Scheinwerfer links und rechts

Oktober 2015

Aufarbeitung der Scheinwerfer und der Mechanik links und rechts, neue Kabelverbindungen Bilux

Baugruppe: 5

5-541/4 und 5-541/8

  1. Ausbau der Lampenträger und Demontage aller Bauteile
  2. Reinigung aller Bauteile
  3. grundieren und lackieren
  4. Zusammenbau
  5. Dichtungen
  6. Einbau in die Kotflügel
  7. Fernscheinwerfermechanik



  1. Ausbau der Lampenträger und Demontage aller Bauteile

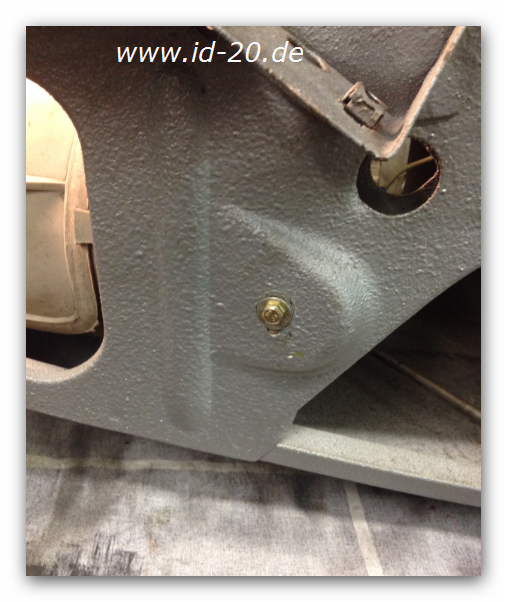

Das Abdeckglas wird von 4 Halterungen an den Kotflügel gedrückt. Der Lampenträger wird mit 5 Halterungen befestigt. Beim Rückbau werden 2 neue Dichtungen verwendet. Die erste liegt auf dem Chromring im Kotflügel, die zweite wird auf den Lampenträger verklebt.

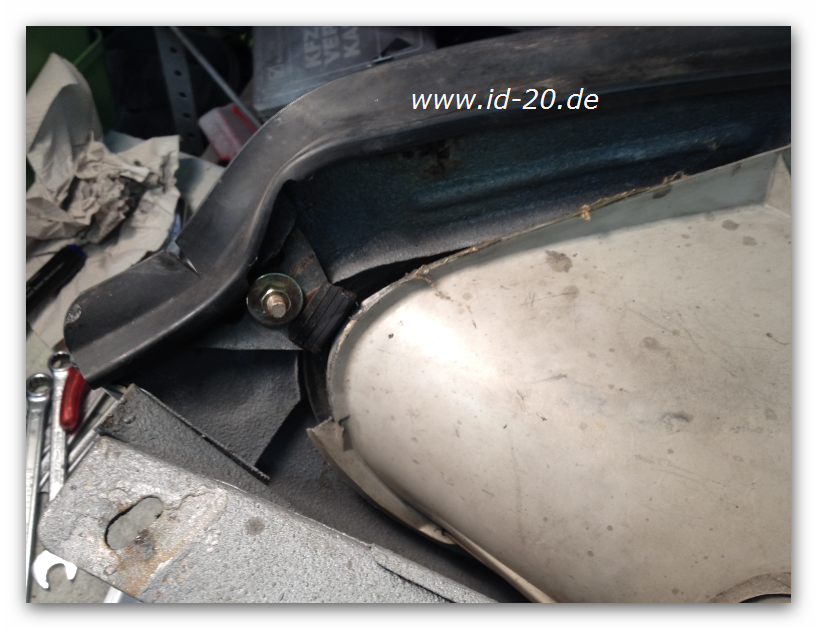

Scheinwerferkasten Halterung Snap_2016.04.03_22h53m25s_042

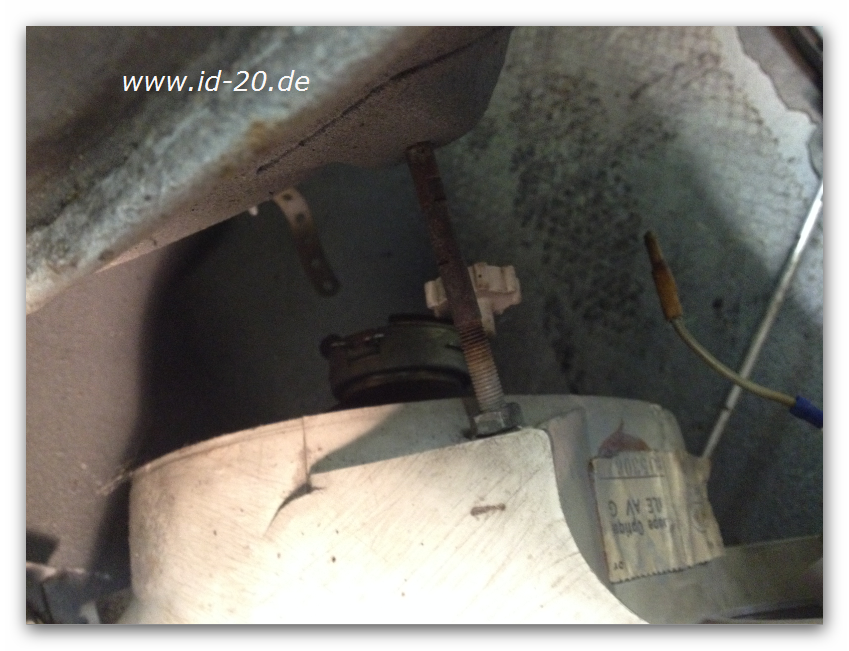

Scheinwerferkasten Halterung Snap_2016.04.03_22h41m33s_037

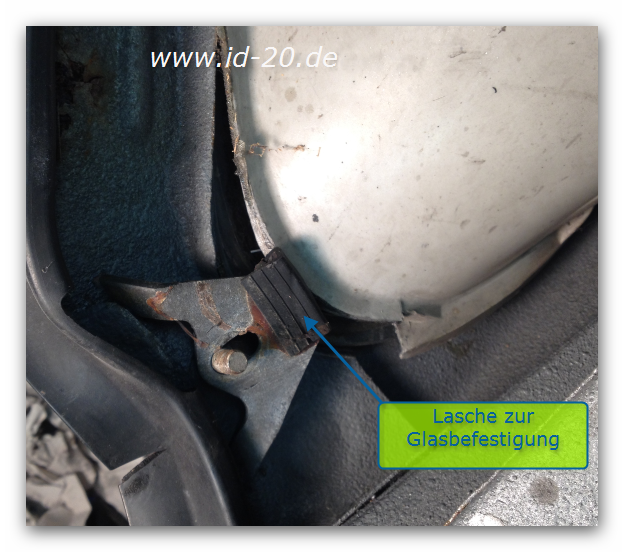

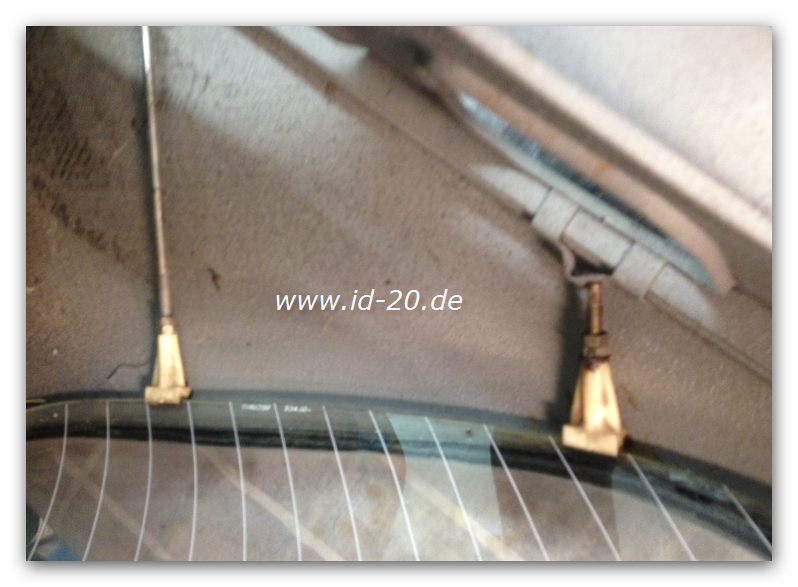

Scheinwerferkasten Halterung Snap_2016.04.03_22h43m15s_038 Scheinwerferkasten Halterung Snap_2016.04.03_22h43m57s_039 Scheinwerferkasten Halterung Snap_2016.04.03_22h44m34s_040 Scheinwerferkasten Halterung Snap_2016.04.03_22h46m21s_041

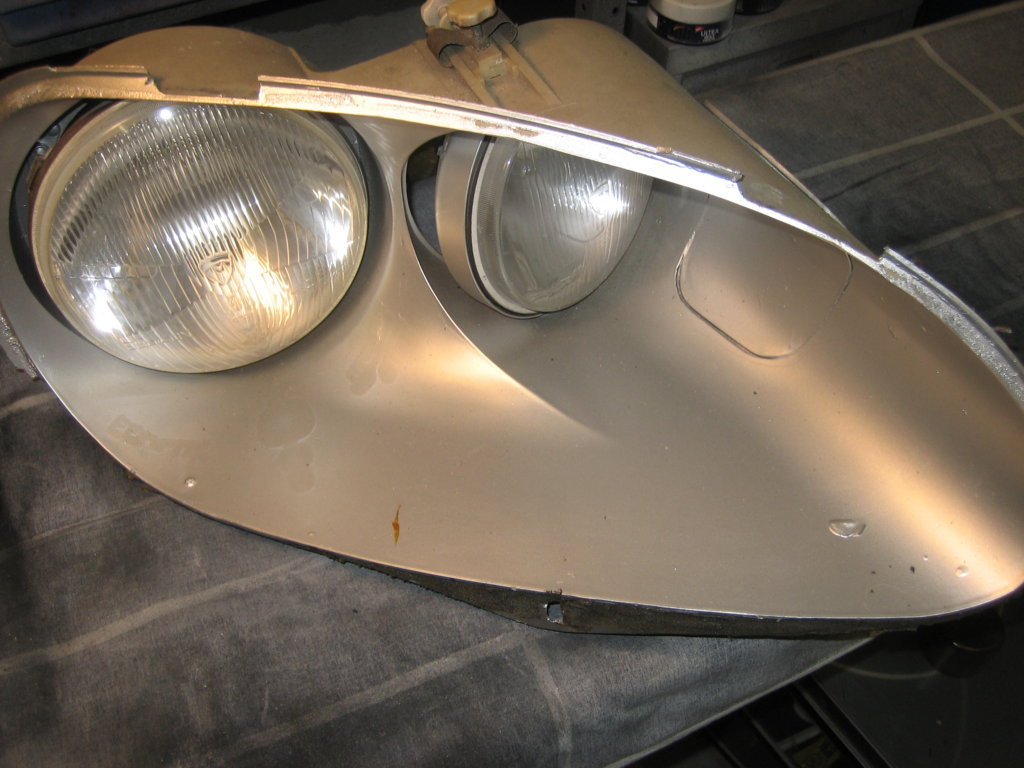

alter Zustand

Scheinwerfer Gehäuse rechts

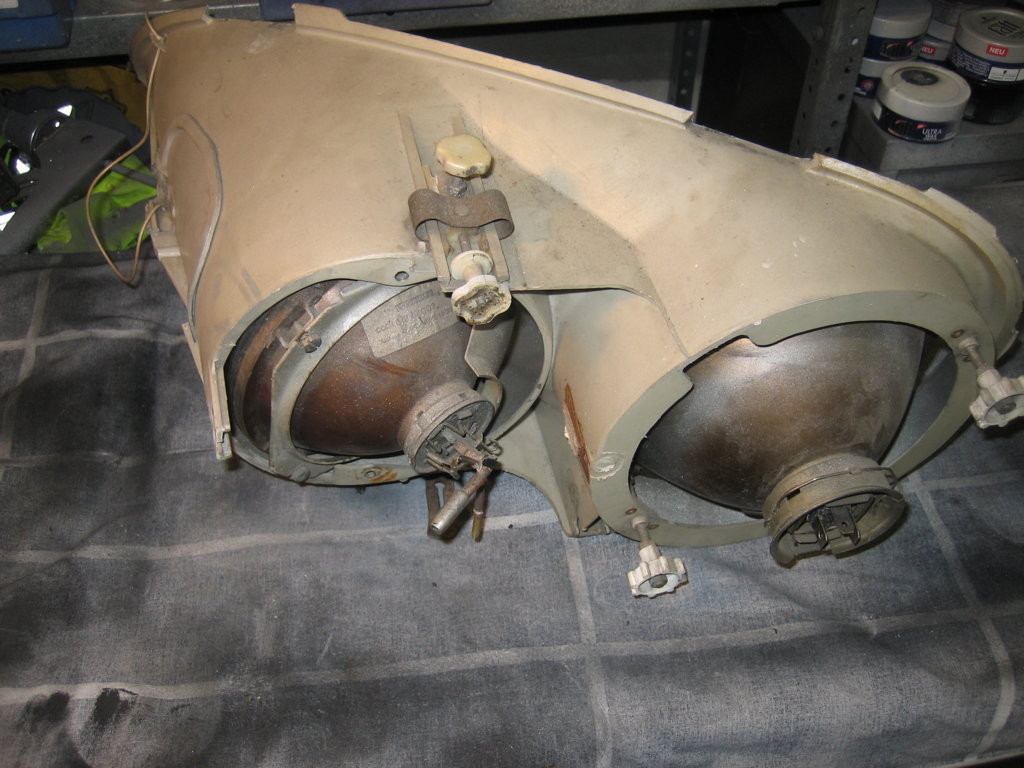

Lampenträger rechts. Mal schauen, ob er noch zu retten ist. Eine Schraube wurde zu lang gewählt. Diese hat das Gehäuse durchstoßen.

IMG_1055 (FILEminimizer)

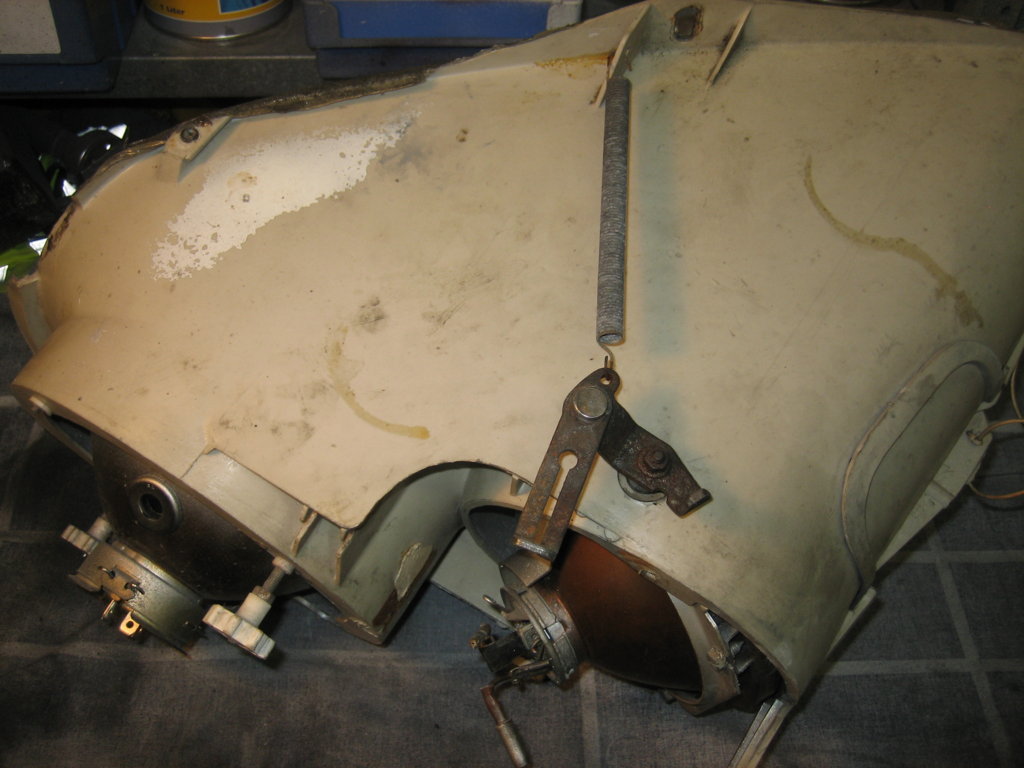

40 Jahre haben ihre Spuren hinterlassen…

Sowohl der Dreck und Staub als auch der Lackierer haben sich auf den Bauteilen verewigt.

IMG_1056 (FILEminimizer)

IMG_1057 (FILEminimizer)

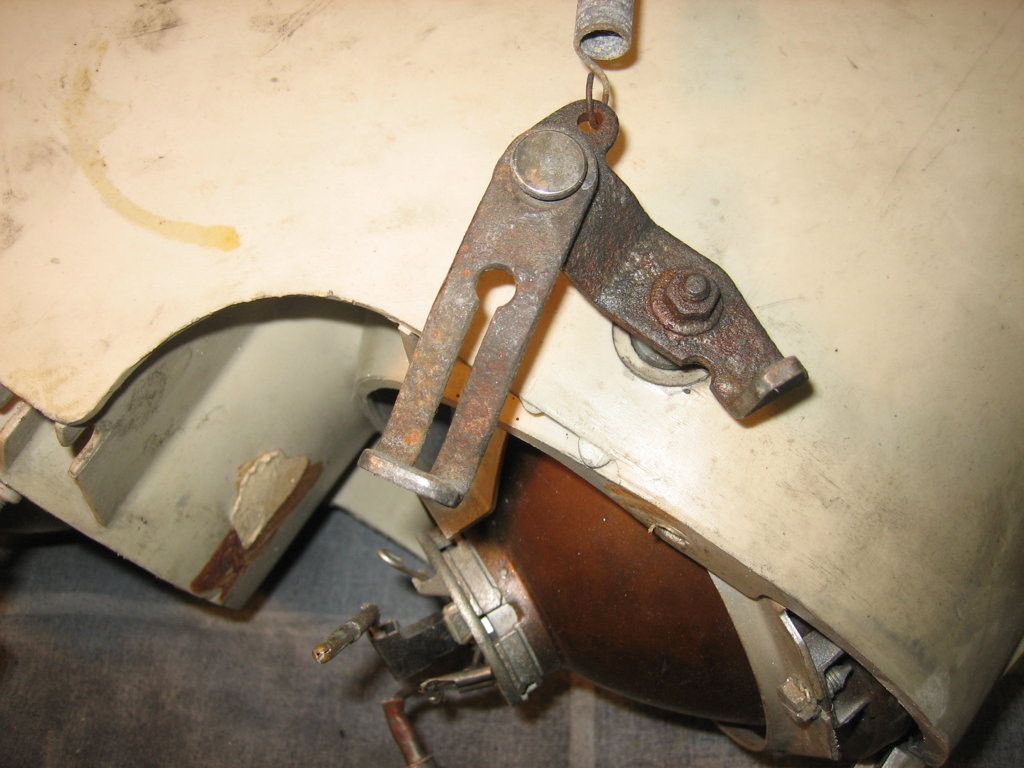

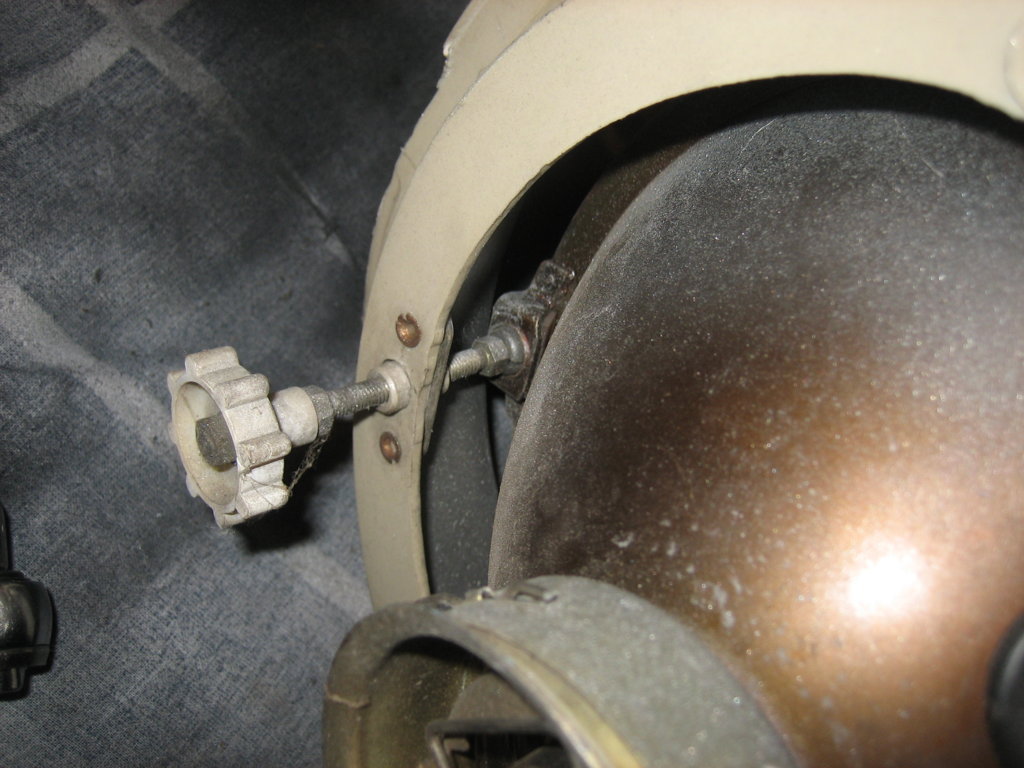

Die Umlenkhebel sind links und rechts unterschiedlich. Montiert man sie falsch herum, funktioniert es nicht.

IMG_1058 (FILEminimizer)

IMG_1059 (FILEminimizer)

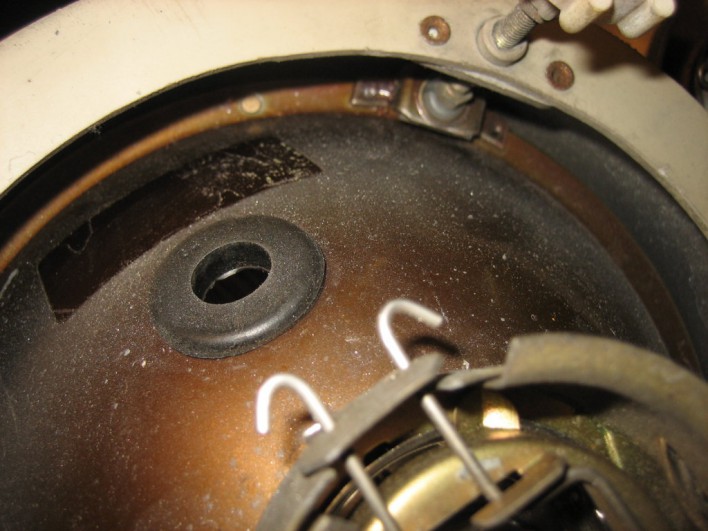

Öffnung für die Standlichbirne Hauptscheinwerfer rechts



IMG_1060 (FILEminimizer)

Der Lackiernebel ist überall gelandet. Er lässt sich leicht mit Nitroverdünnung entfernen.

Nachpolieren holt den alten Glanz zurück 🙂

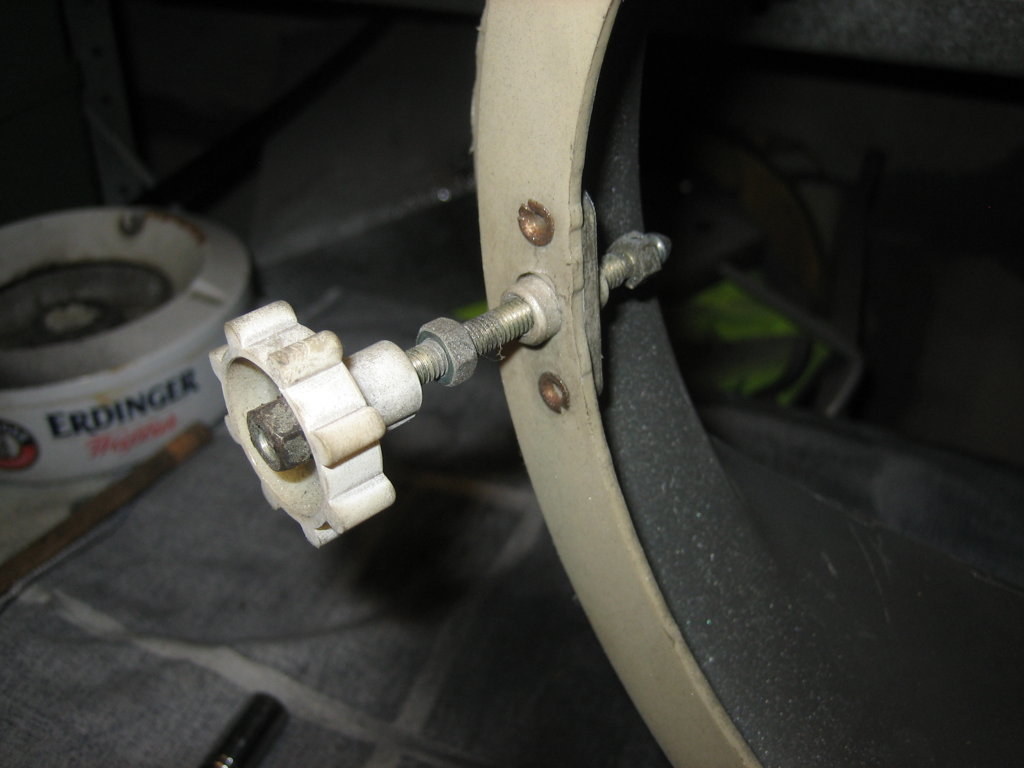

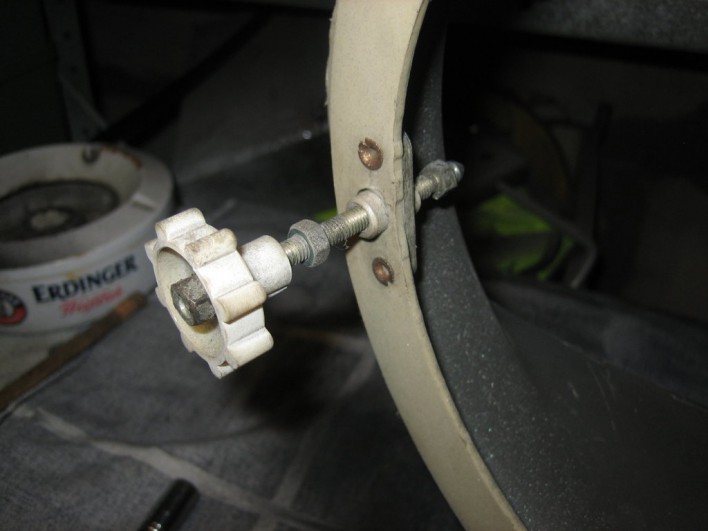

IMG_1061 (FILEminimizer)

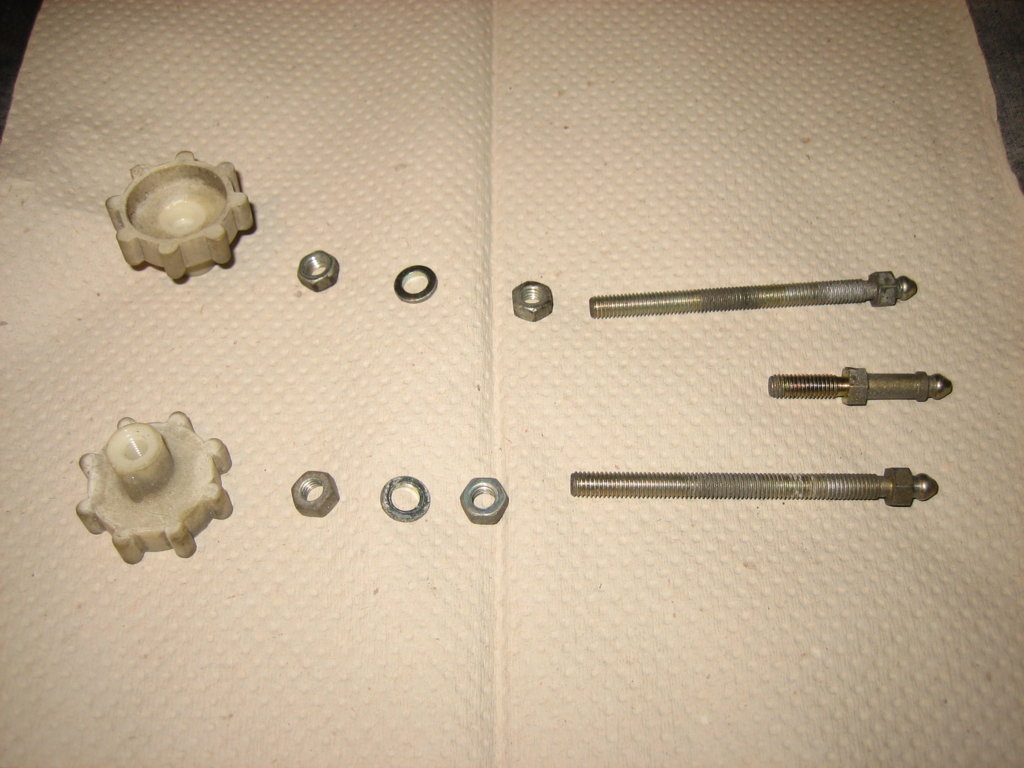

IMG_1064 (FILEminimizer)

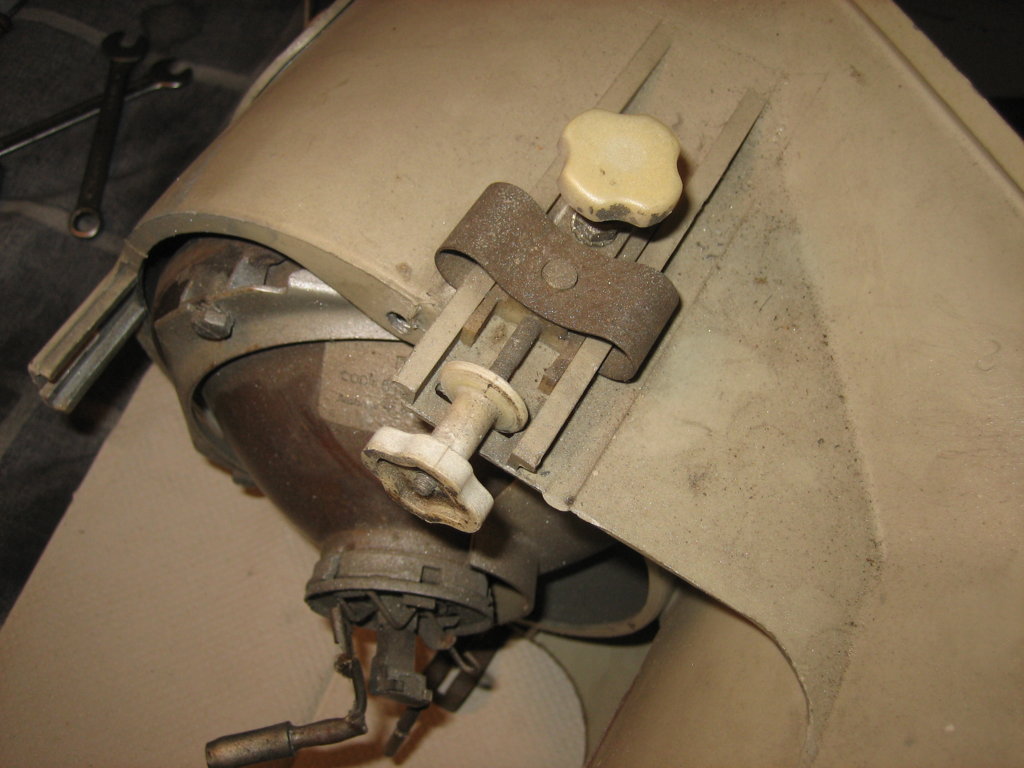

IMG_1065 (FILEminimizer)

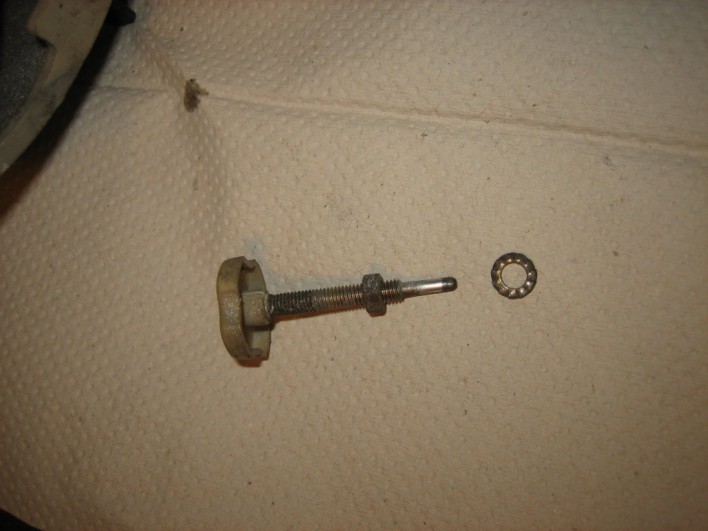

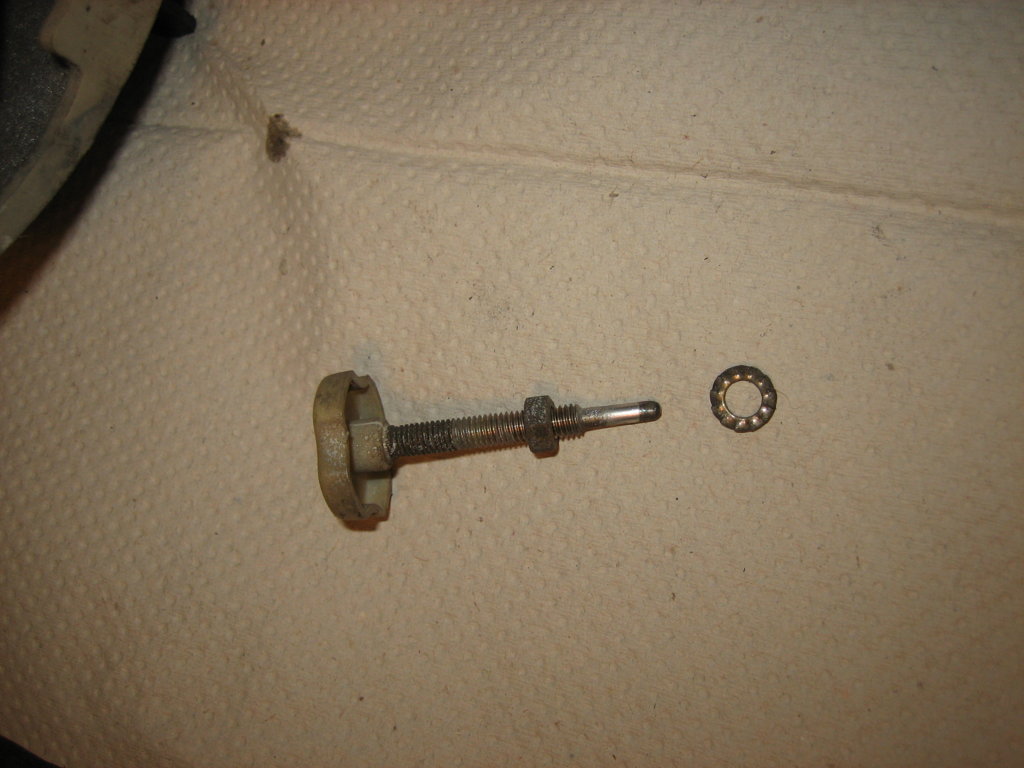

IMG_1066 (FILEminimizer)

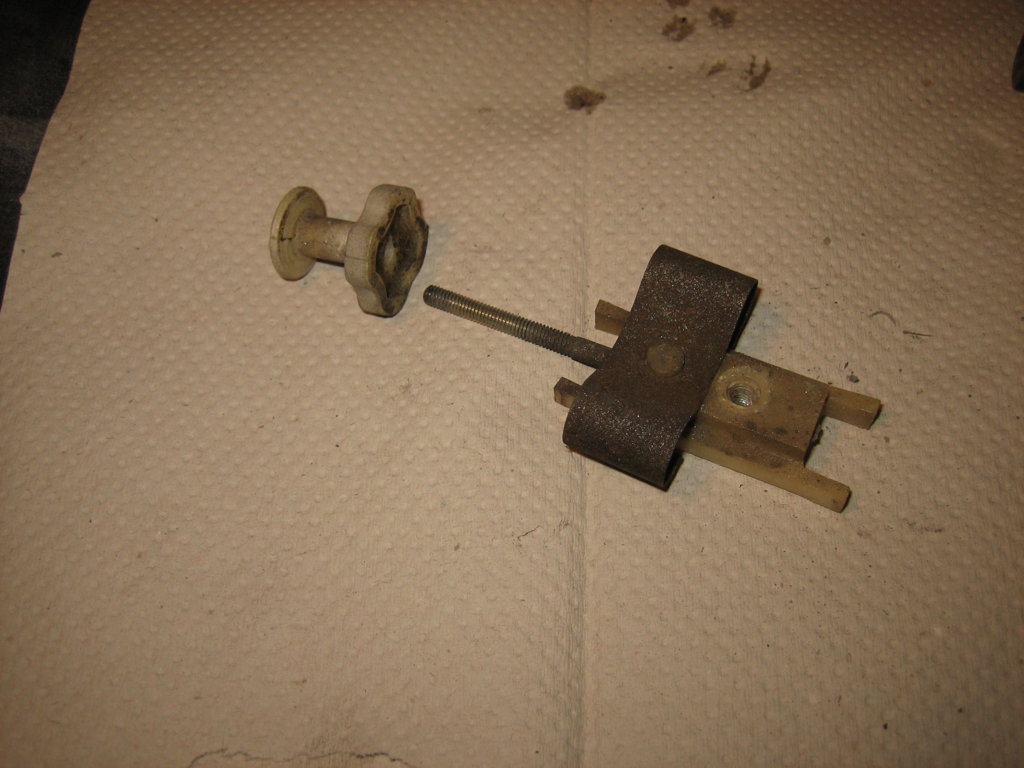

IMG_1067 (FILEminimizer)

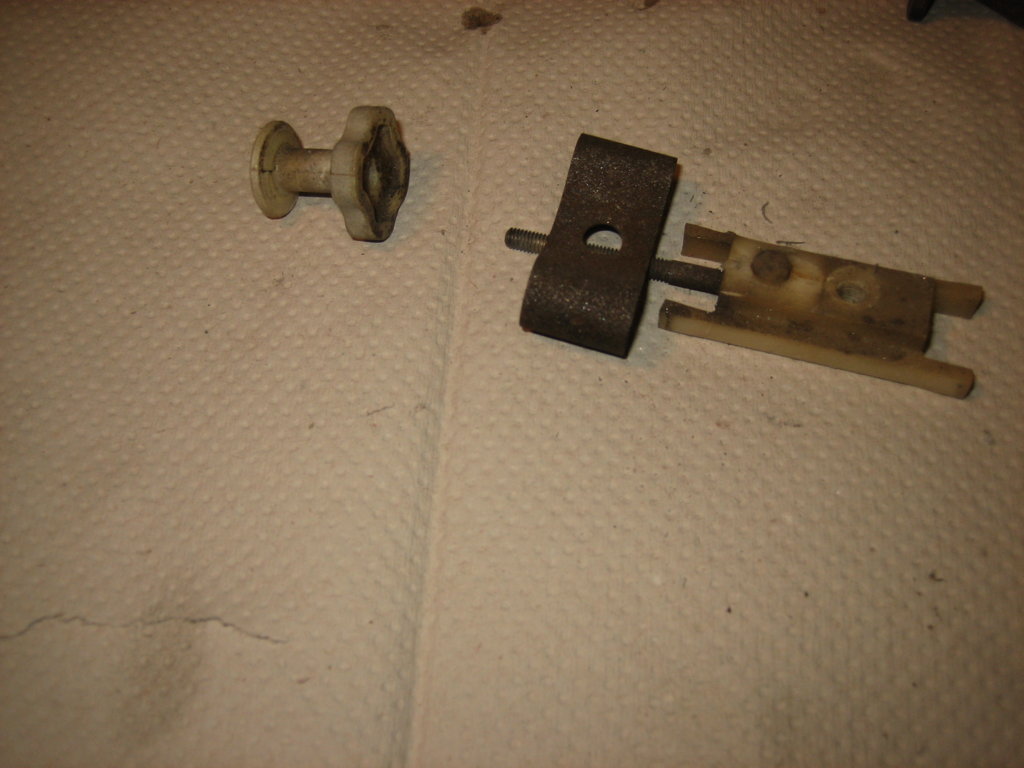

IMG_1068 (FILEminimizer)

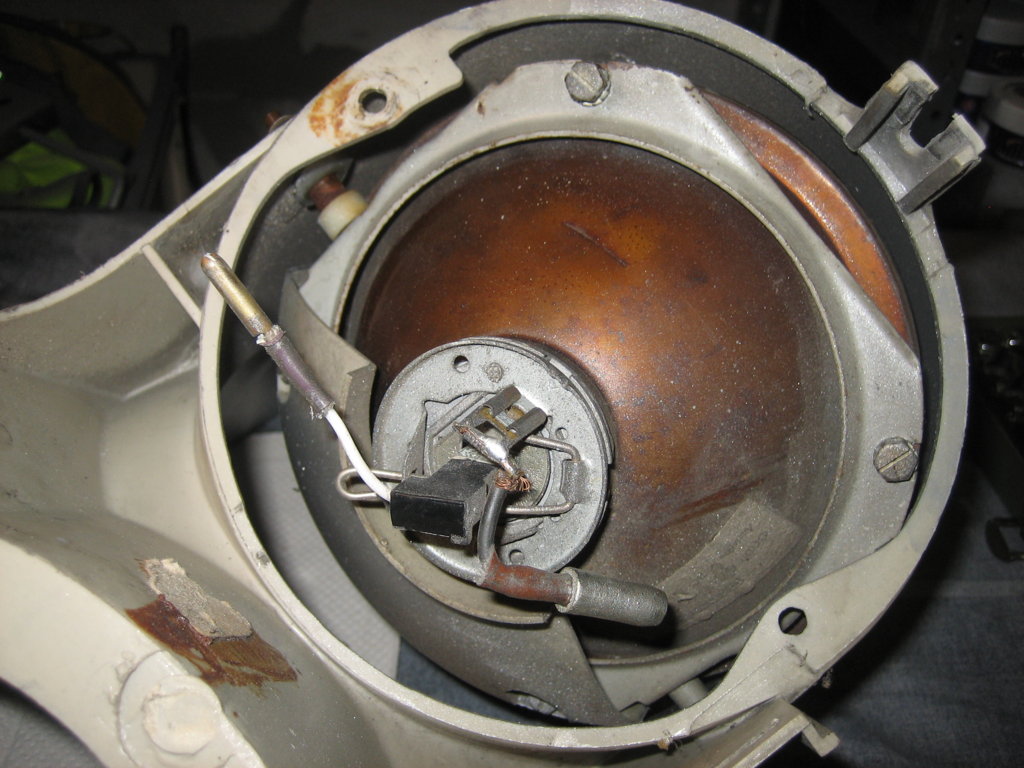

IMG_1069 (FILEminimizer)

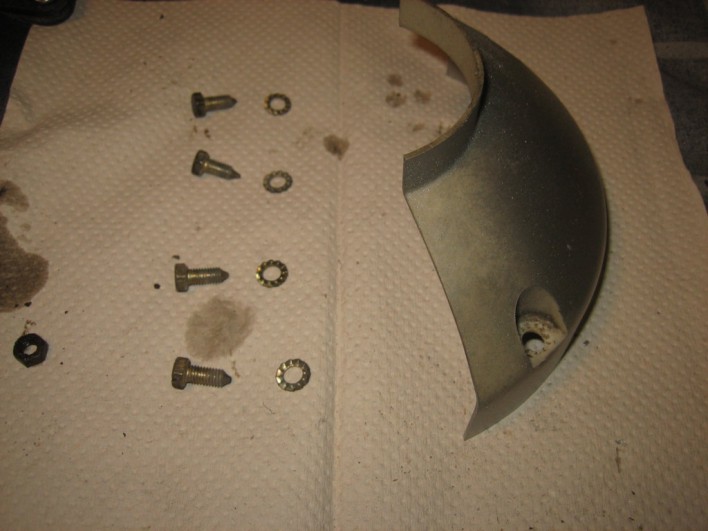

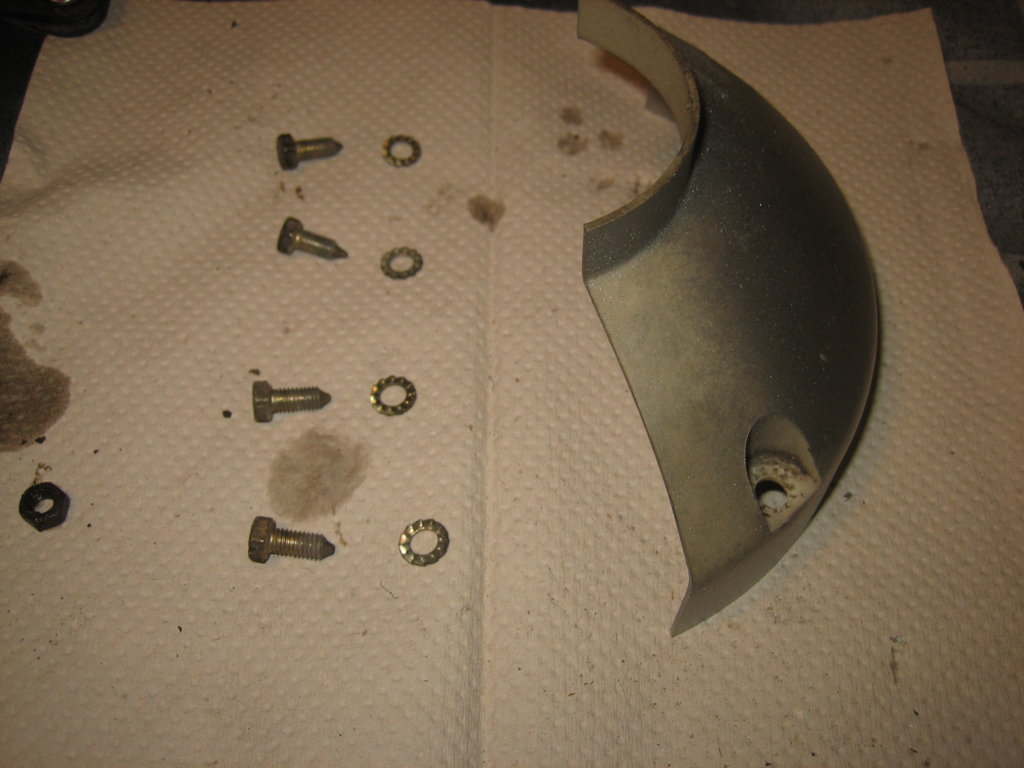

IMG_1071 (FILEminimizer)

IMG_1072 (FILEminimizer)

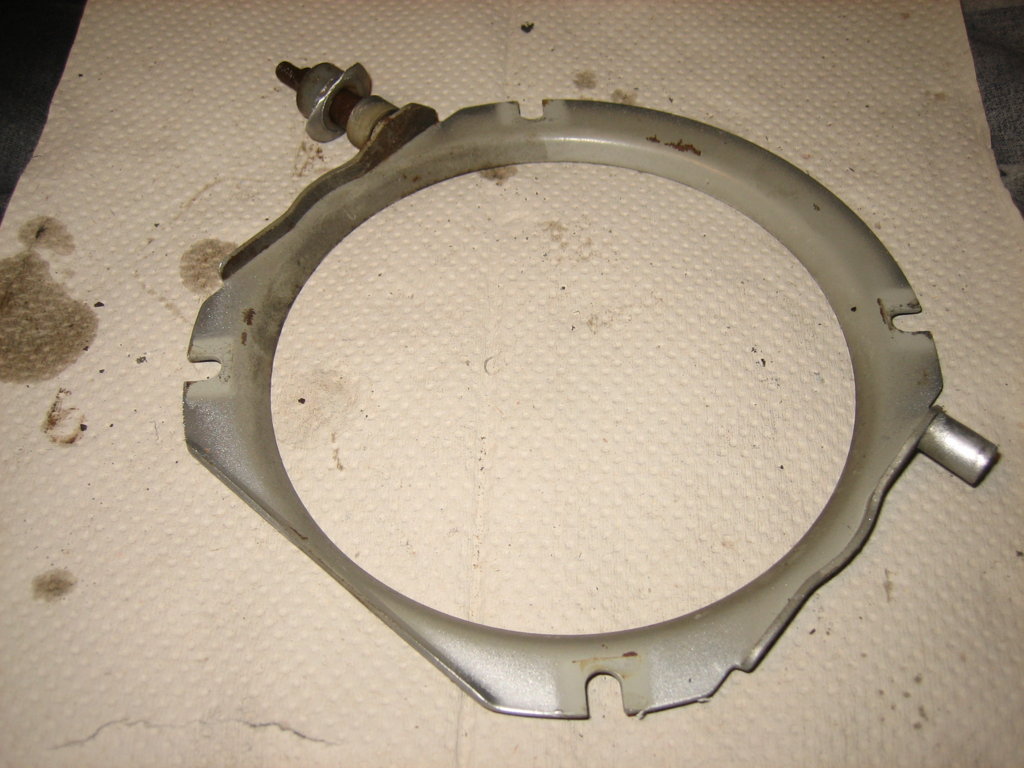

IMG_1074 (FILEminimizer)

IMG_1076 (FILEminimizer)

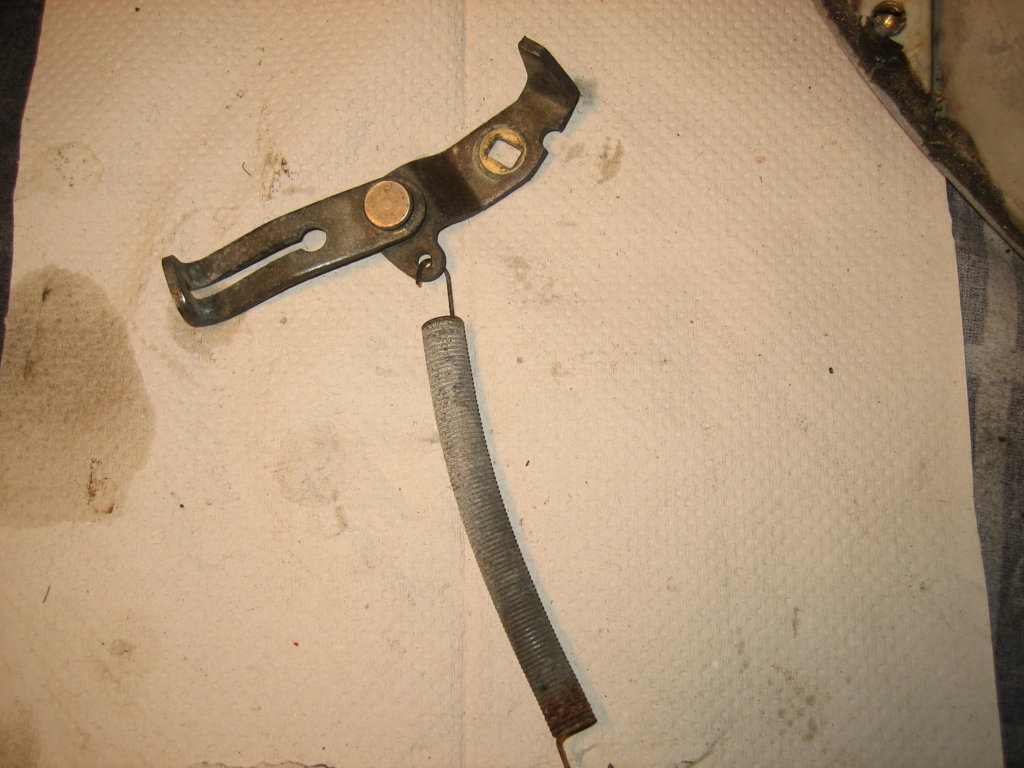

Umlenkhebel rechts



IMG_1077 (FILEminimizer)

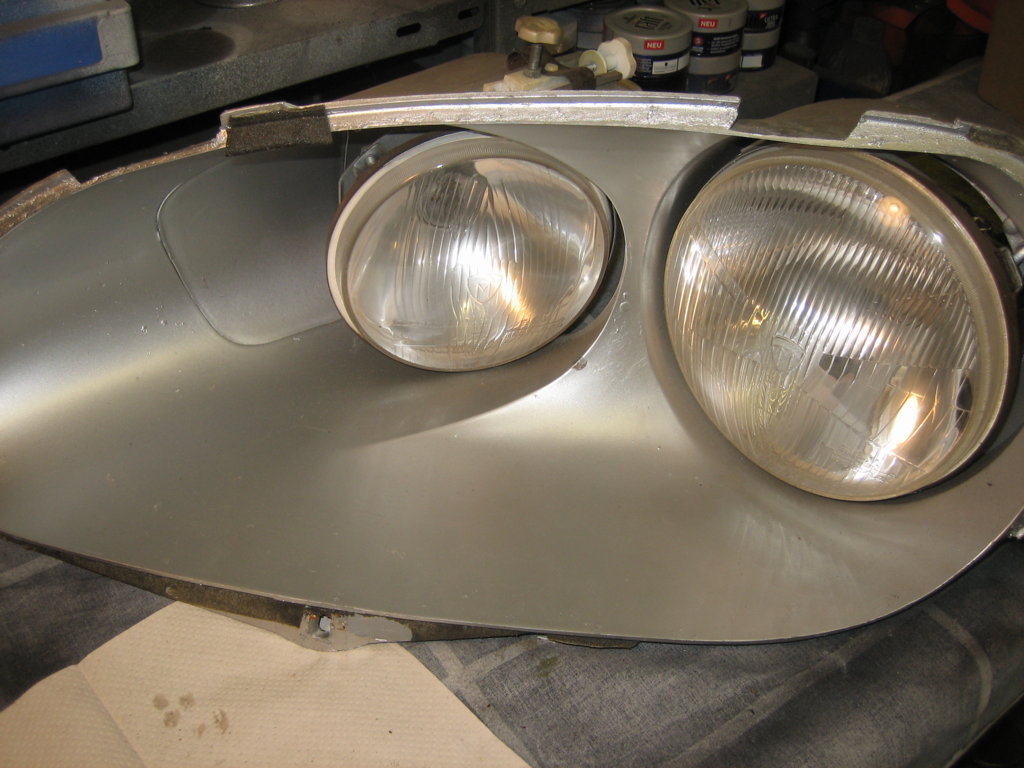

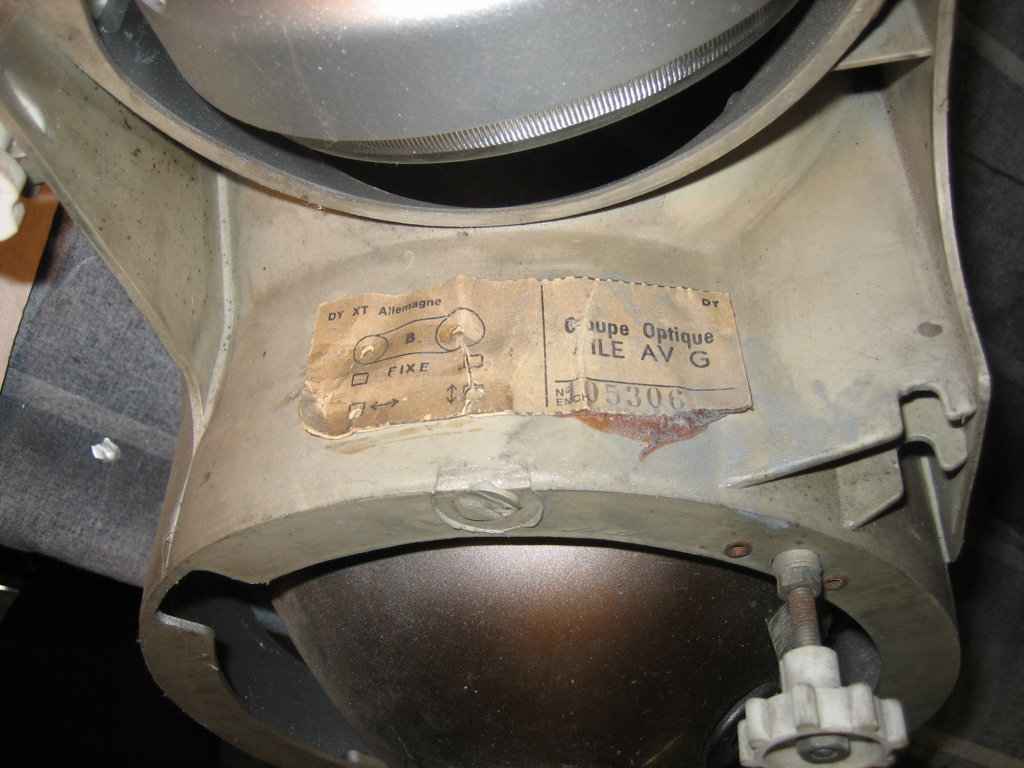

Scheinwerfer links, Beschriftung ab Werk



IMG_1079 (FILEminimizer)

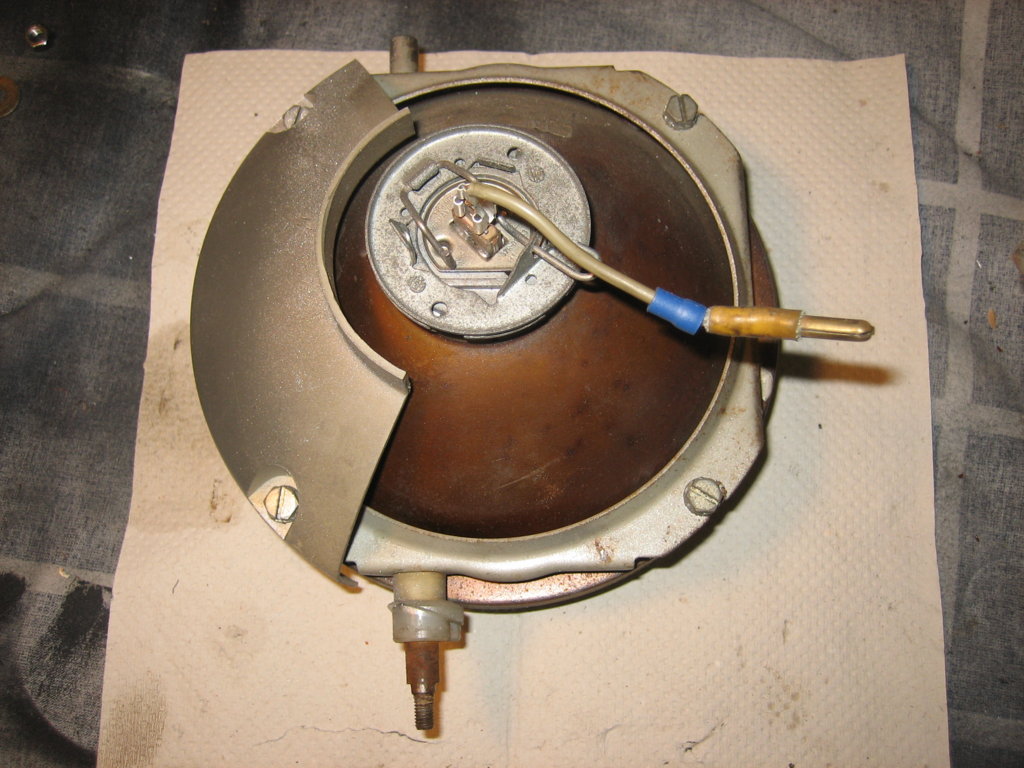

Scheinwerfergehäuse links

IMG_1080 (FILEminimizer)

IMG_1082 (FILEminimizer)

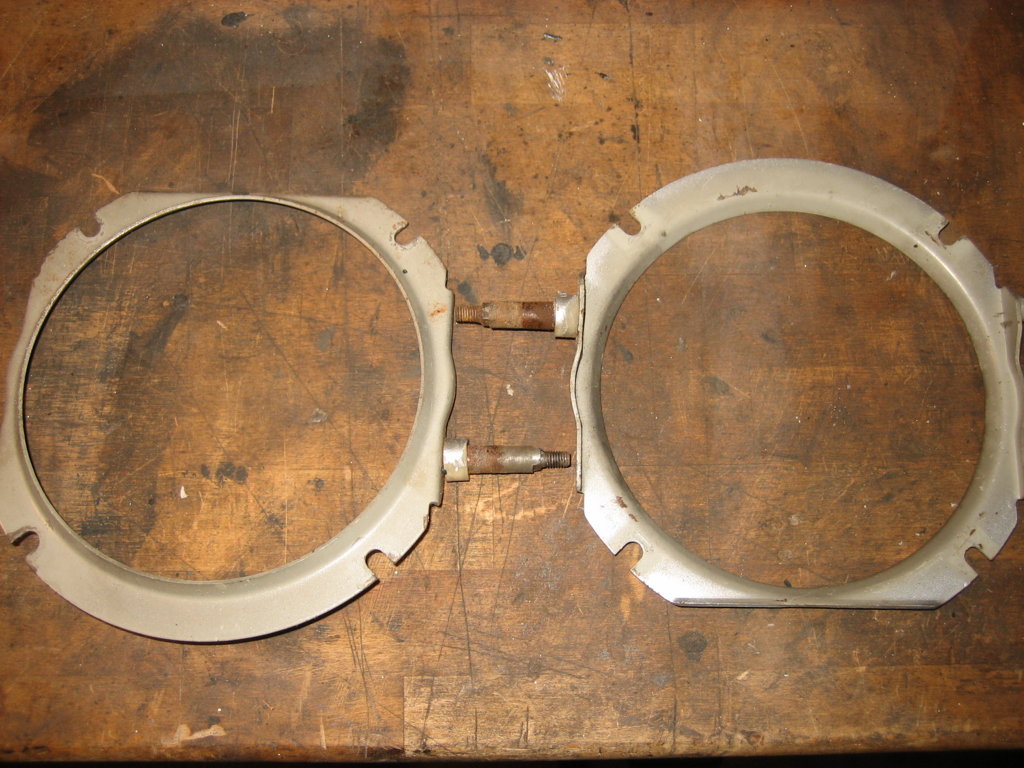

IMG_1087 (FILEminimizer)

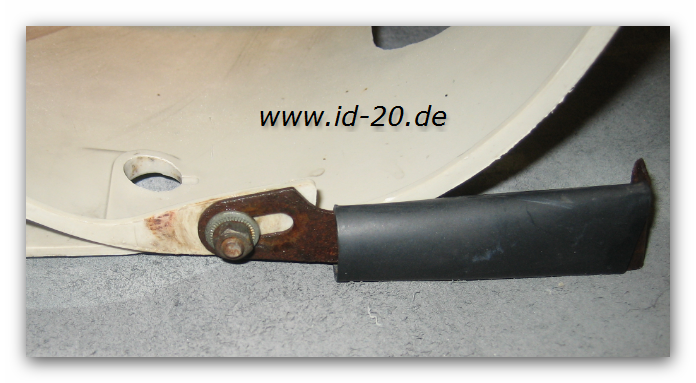

Halterung für die Lenkscheinwerfer

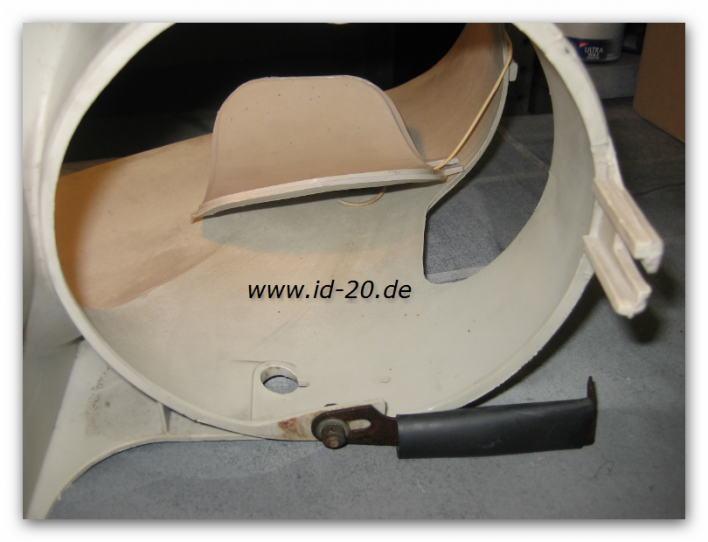

Scheinwerfer Halterung linksSnap_2015.12.23_00h07m56s_013

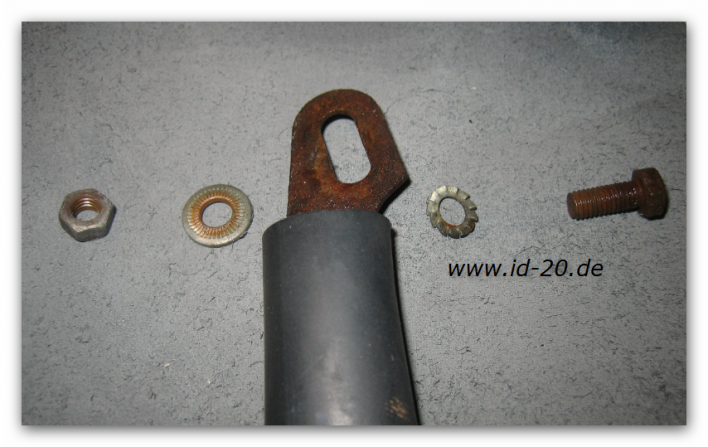

Scheinwerfer Halterung links Snap_2015.12.23_00h08m44s_014 Scheinwerfer Halterung links Snap_2015.12.23_00h09m33s_015

2. Reinigung aller Bauteile

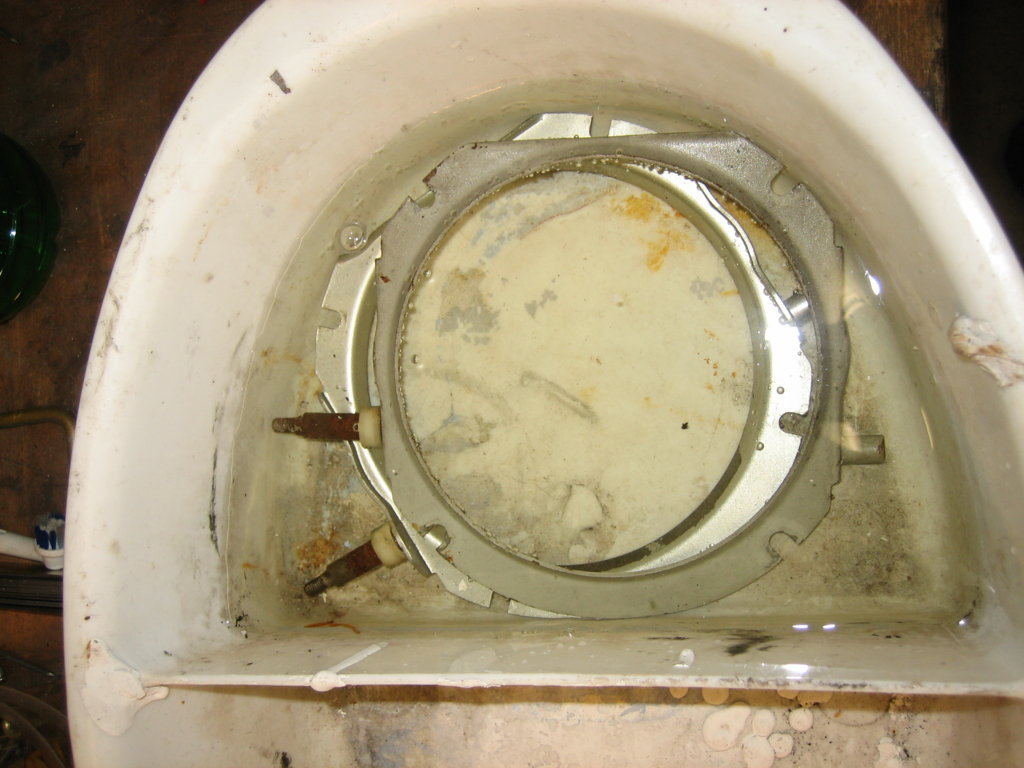

IMG_1089 (FILEminimizer)

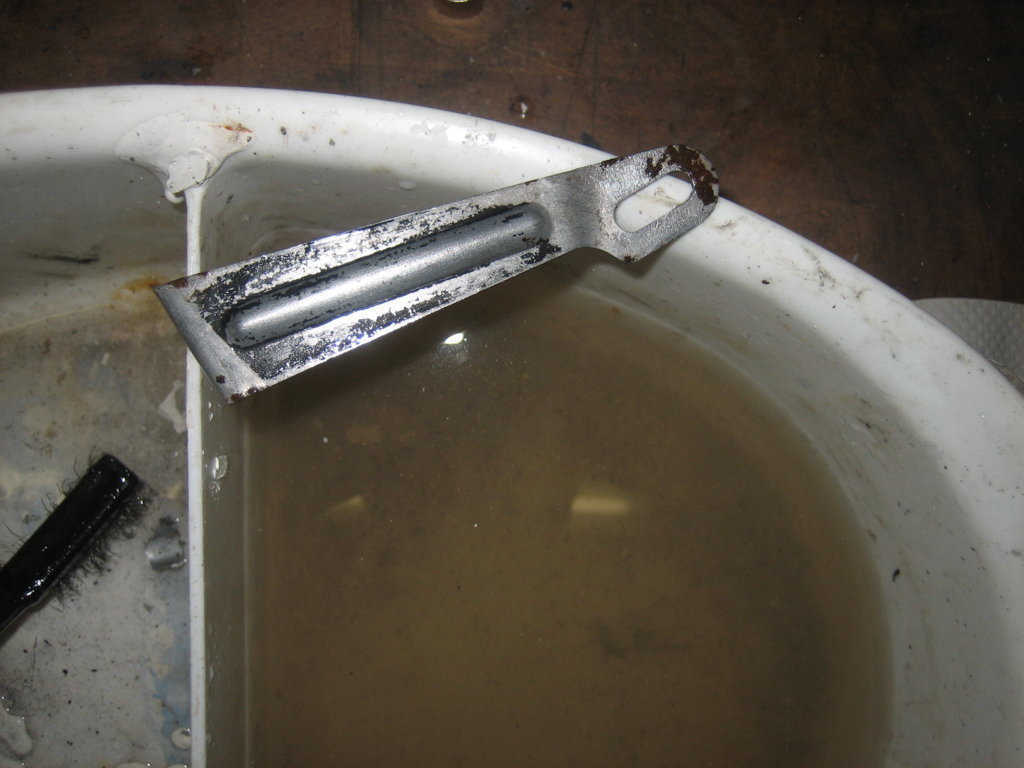

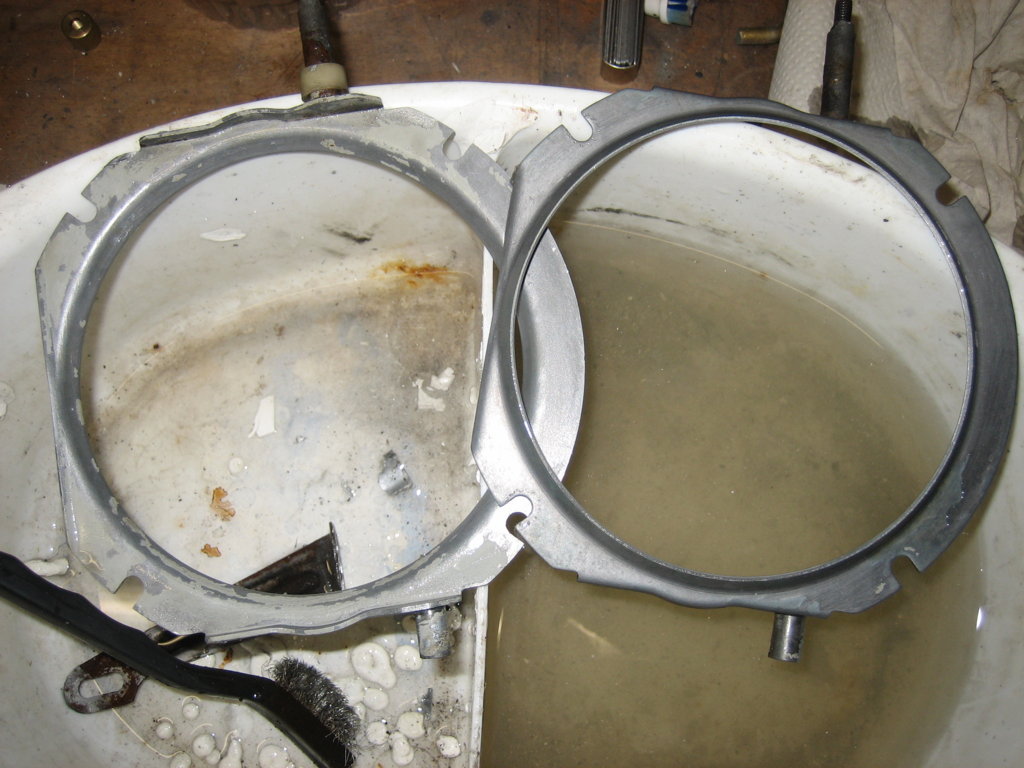

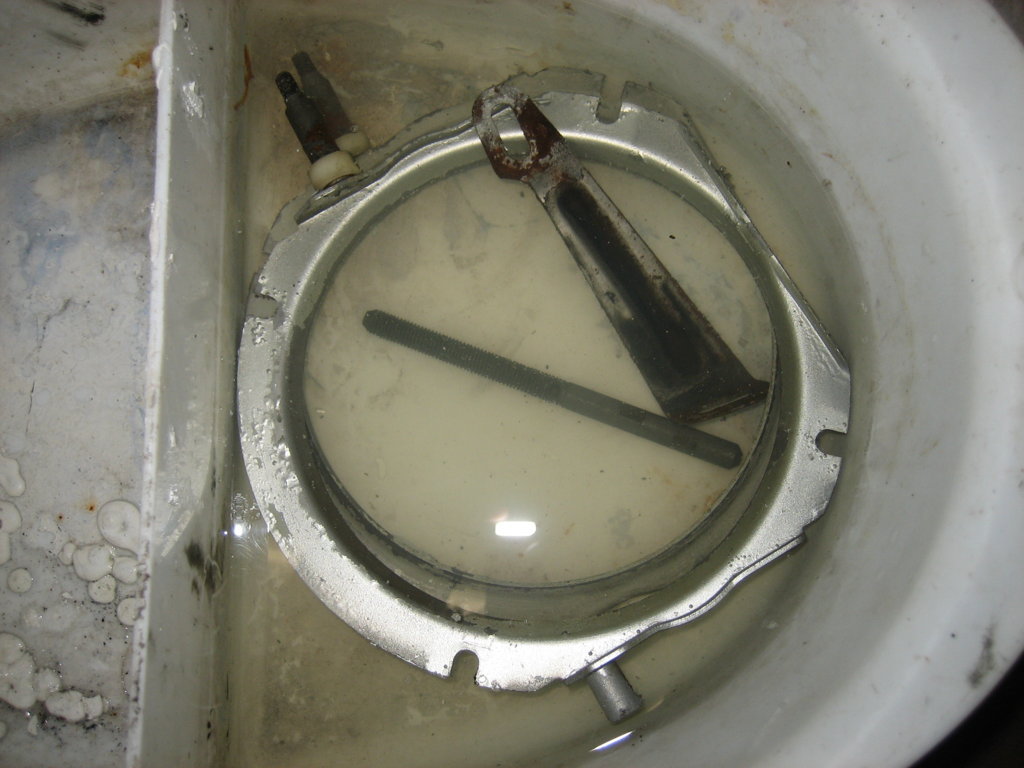

Hier hilft mal wieder der gute Essig. Die Essigsäure reinigt das Teil langsam aber stetig bis es fast blank ist.

Nachbürsten und unser Teil ist fast komplett blank.

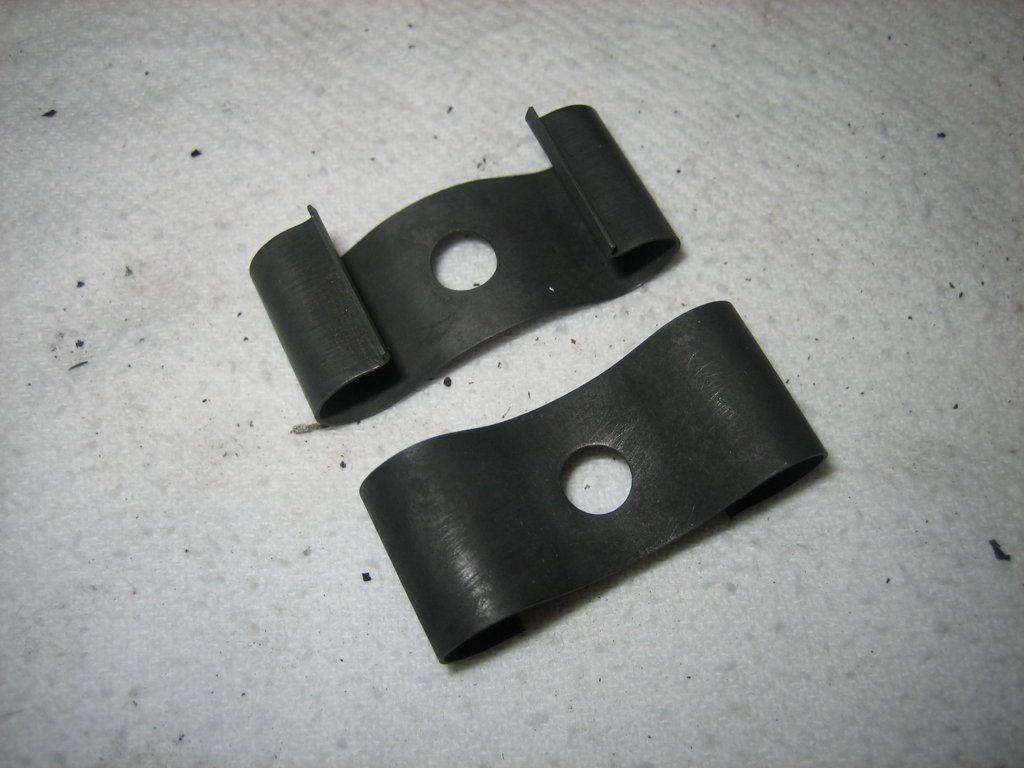

IMG_1107 (FILEminimizer)



IMG_1108 (FILEminimizer)



IMG_1110 (FILEminimizer)



IMG_1112 (FILEminimizer)



IMG_1113 (FILEminimizer)

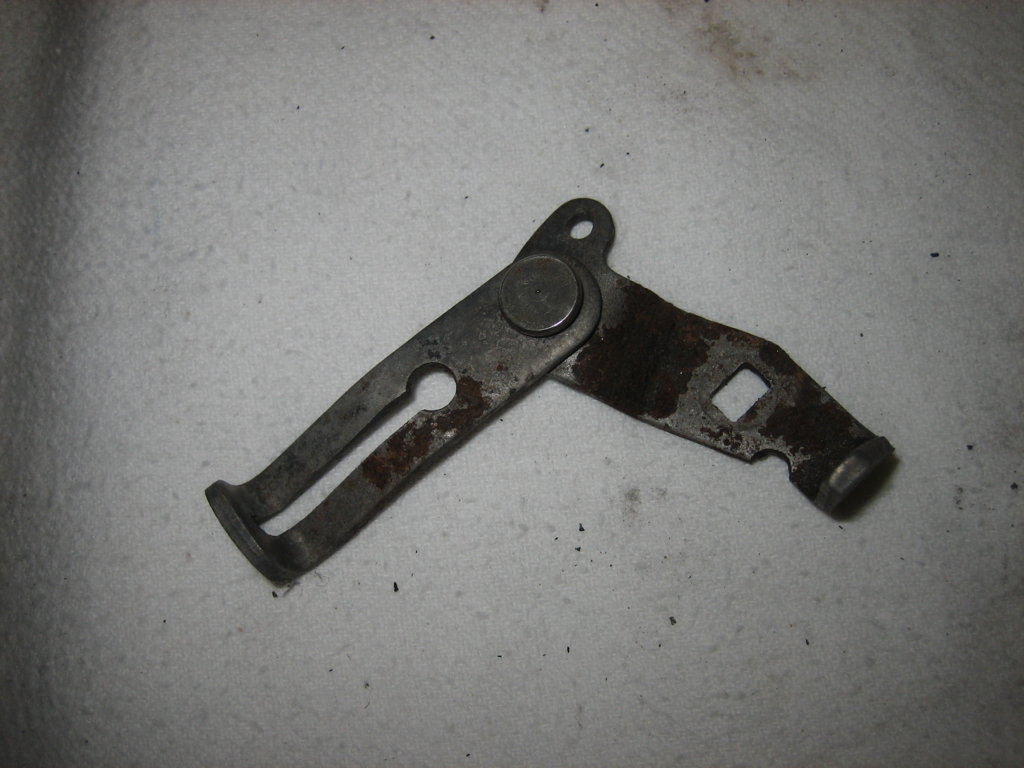

Umlenkhebel links

Es folgt eine letzte Reinigung mit Zitronensäure. Die letzten Lackreste und der noch verbleibende Rost lassen sich leicht lösen.

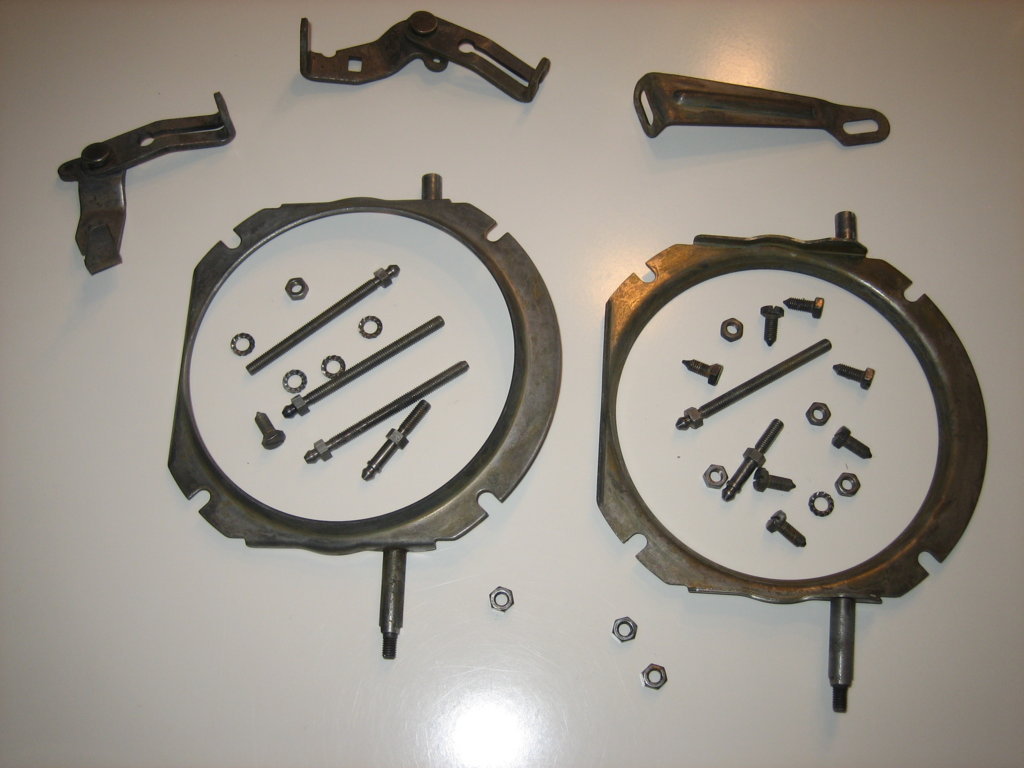

IMG_1116 (FILEminimizer)

Halterung der Fernlichscheinwerfer li und re

IMG_1121 (FILEminimizer)

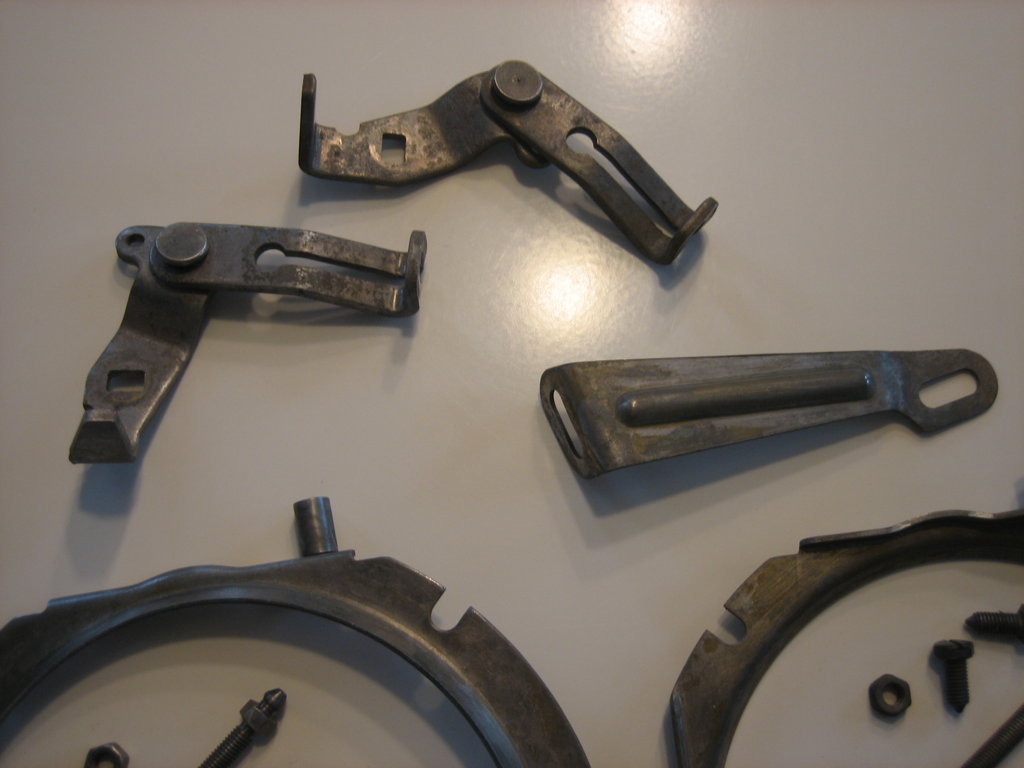

Umlenkhebel links und rechts, Abstandshalter

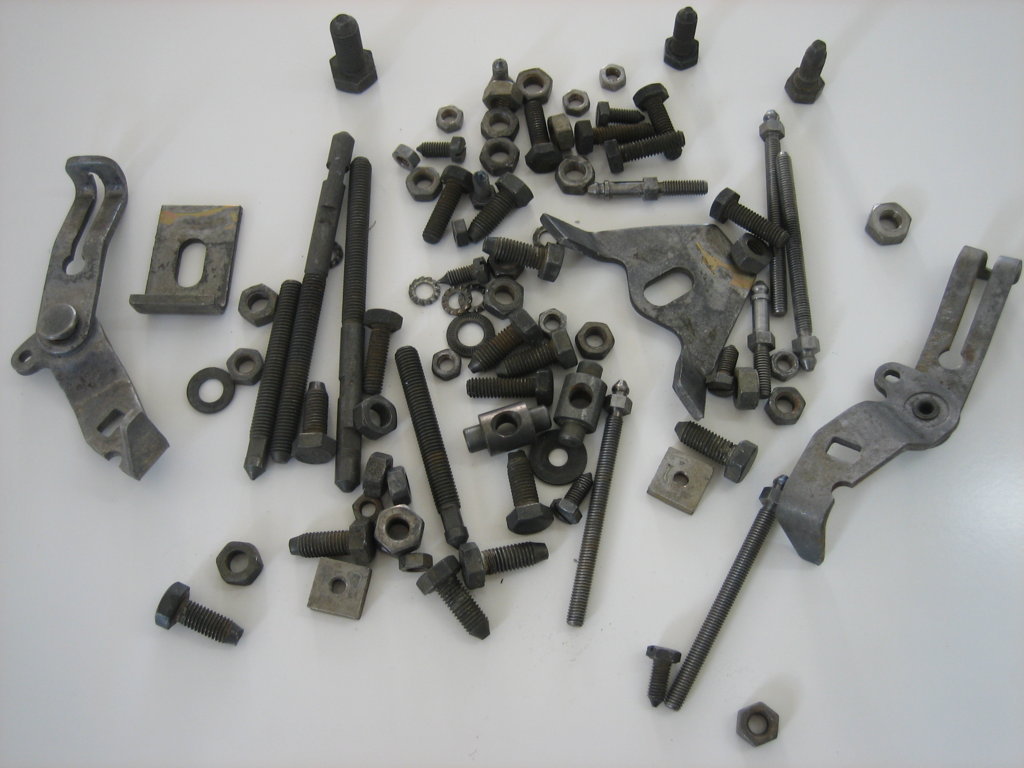

Fertig für die Galvanik

IMG_1142 (FILEminimizer)

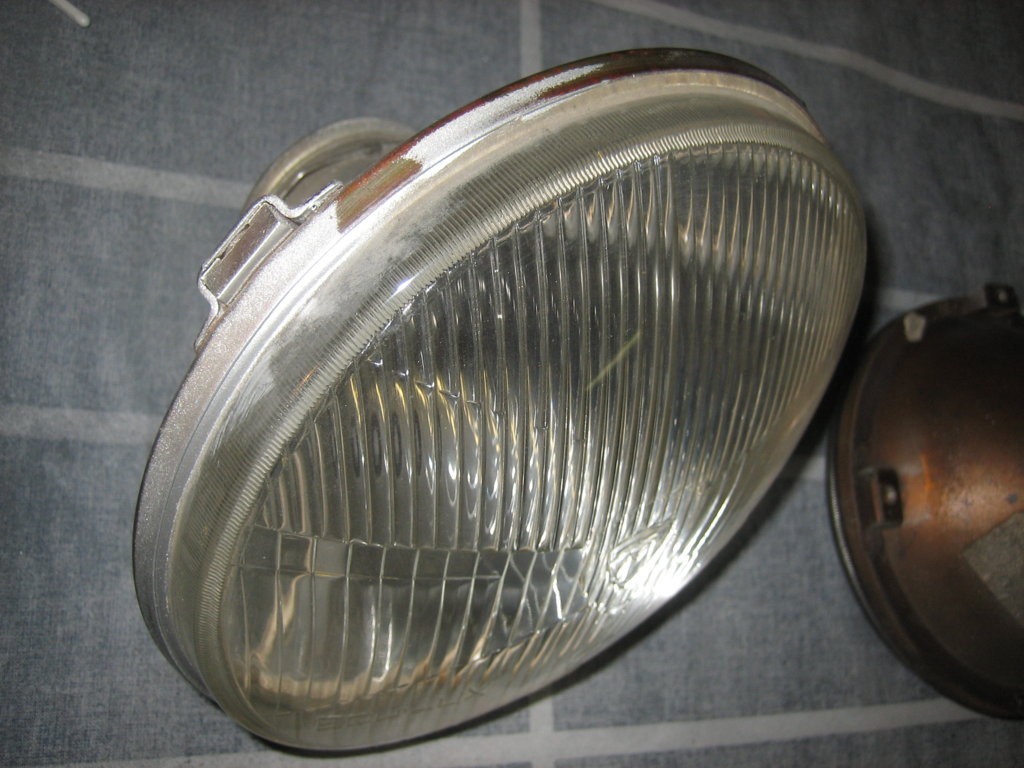

Auch diese Scheinwerfer wurden vom Lackiernebel nicht verschont. Der Aufkleber ist noch relativ gut zu entziffern.

IMG_1143 (FILEminimizer)

Farbnebel rundherum…!

IMG_6546 (FILEminimizer)

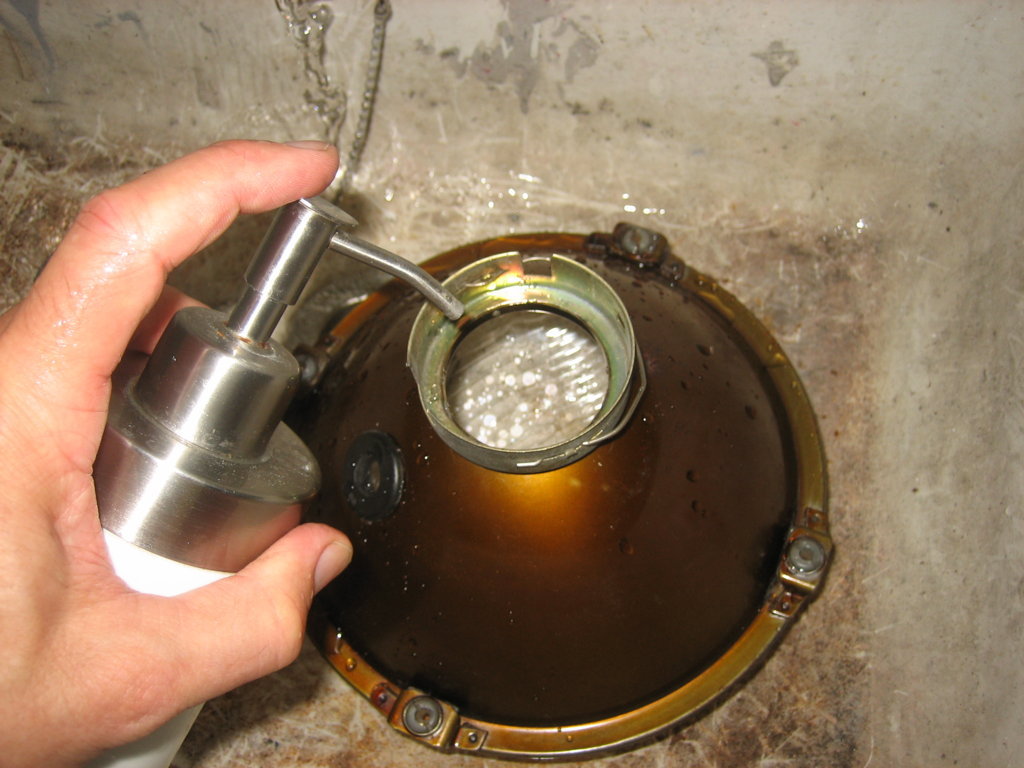

Reinigung des Innenlebens des Scheinwerfers

Spüli rein …

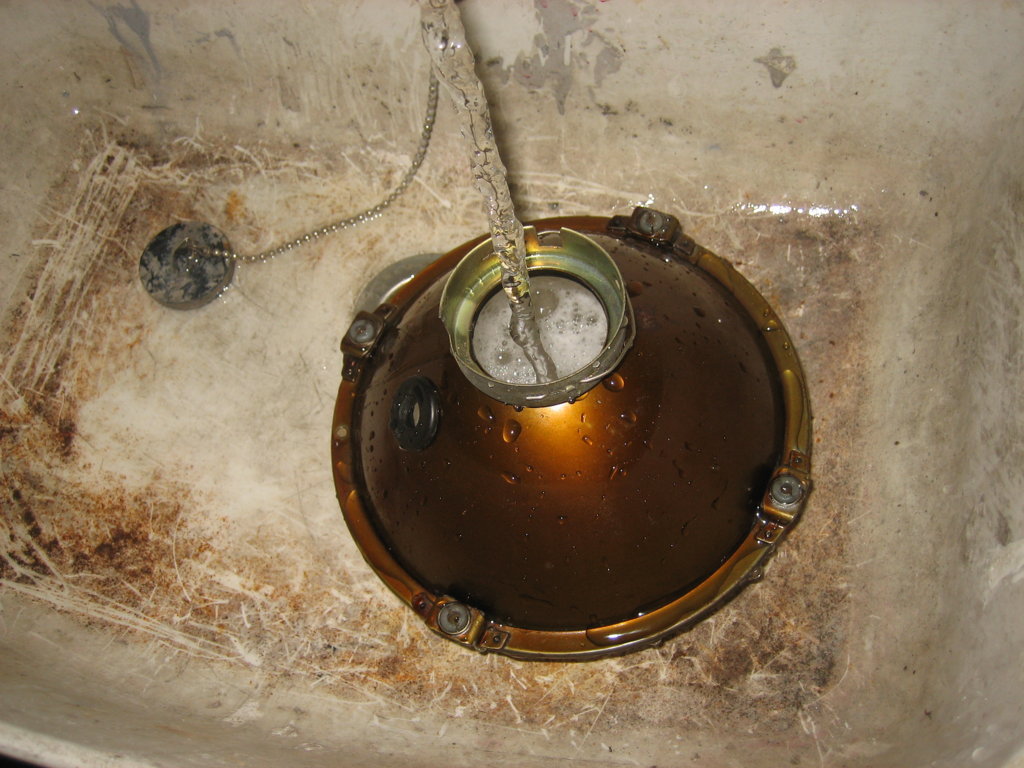

IMG_6547 (FILEminimizer)

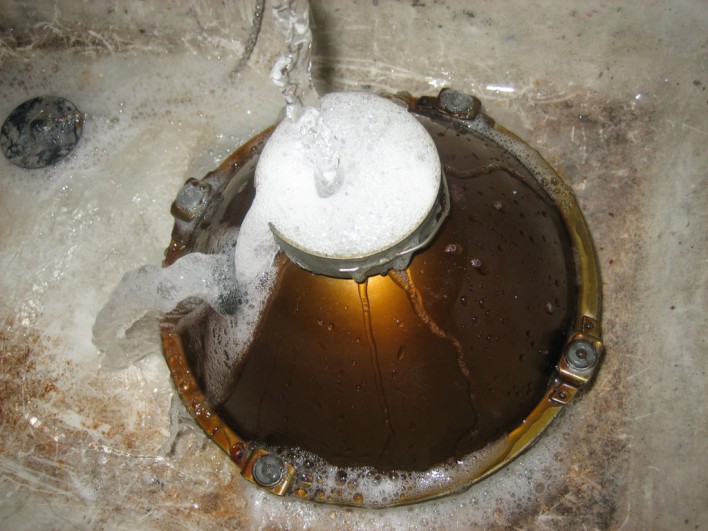

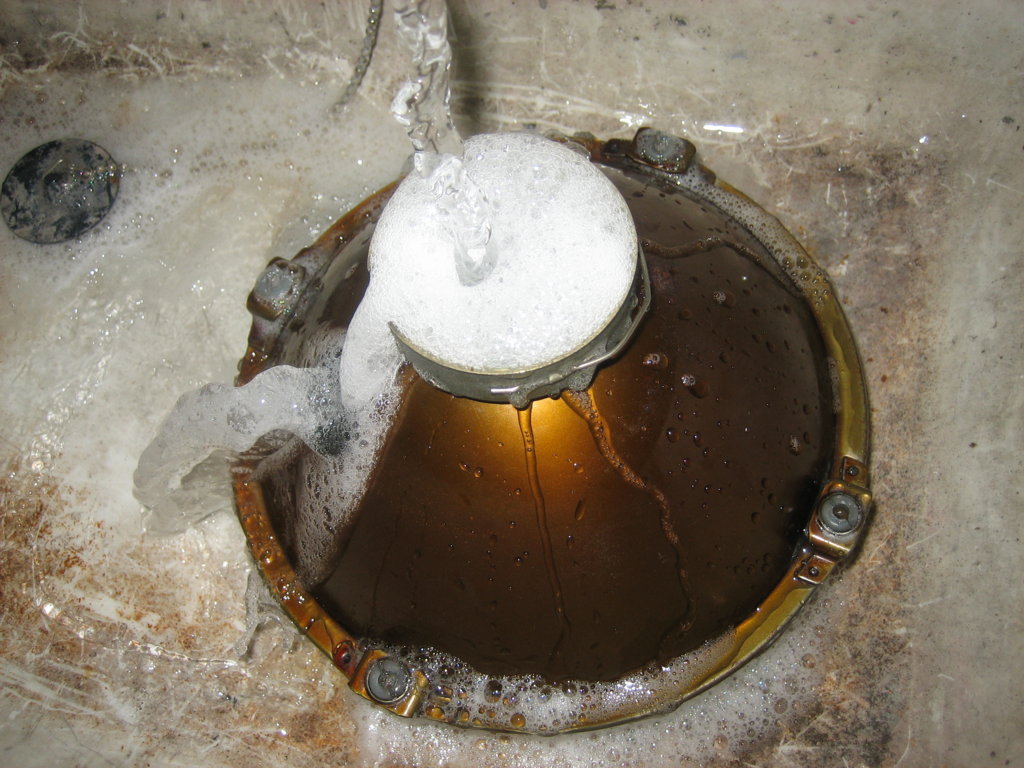

Wasser marsch!

IMG_6548 (FILEminimizer)

schon kommt der ganze Dreck aus dem Scheinwerfer. Danach vorsichtig mit Watte auswischen.

Mit dem Fön nachtrocknen.

IMG_1144 (FILEminimizer)

Aufkleber SEV Marchal Hauptscheinwerfer CODIF 61223203

IMG_1146 Aufkleber SEV MarchalSnap_2015.11.07_23h23m11s_003 (FILEminimizer)

Aufkleber SEV Marchal Zusatzscheinwerfer Codif 61264003

IMG_1145 (FILEminimizer)

Die Aufkleber können jetzt für die jeweiligen Scheinwerfer nachproduziert werden. Macht doch wirklich Freude die alten Aufkleber zum Leben zu bringen.

IMG_6541 (FILEminimizer)



IMG_4827

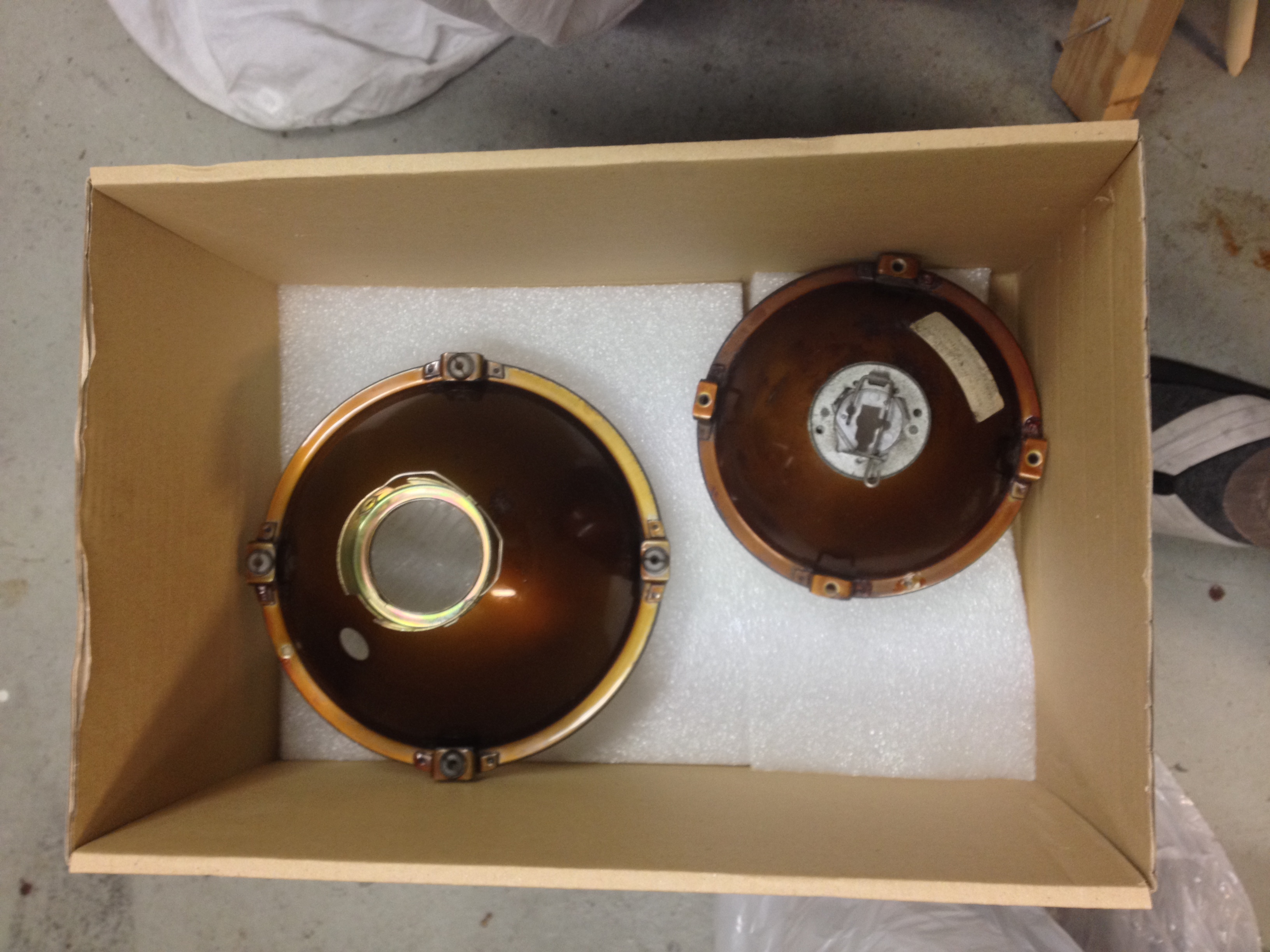

Alle 4 Reflektoren sind schon ordentlich matt geworden. Der Schmutz löst sich nicht wirklich. Glanz muss wieder her !



IMG_4823

4 Scheinwerfer gehen per Post zu Christian Fahrig. Savety First – wir wollen Licht ins Dunkle bringen…



Christian Fahrig Oldtimer Elektrik

3. grundieren und lackieren

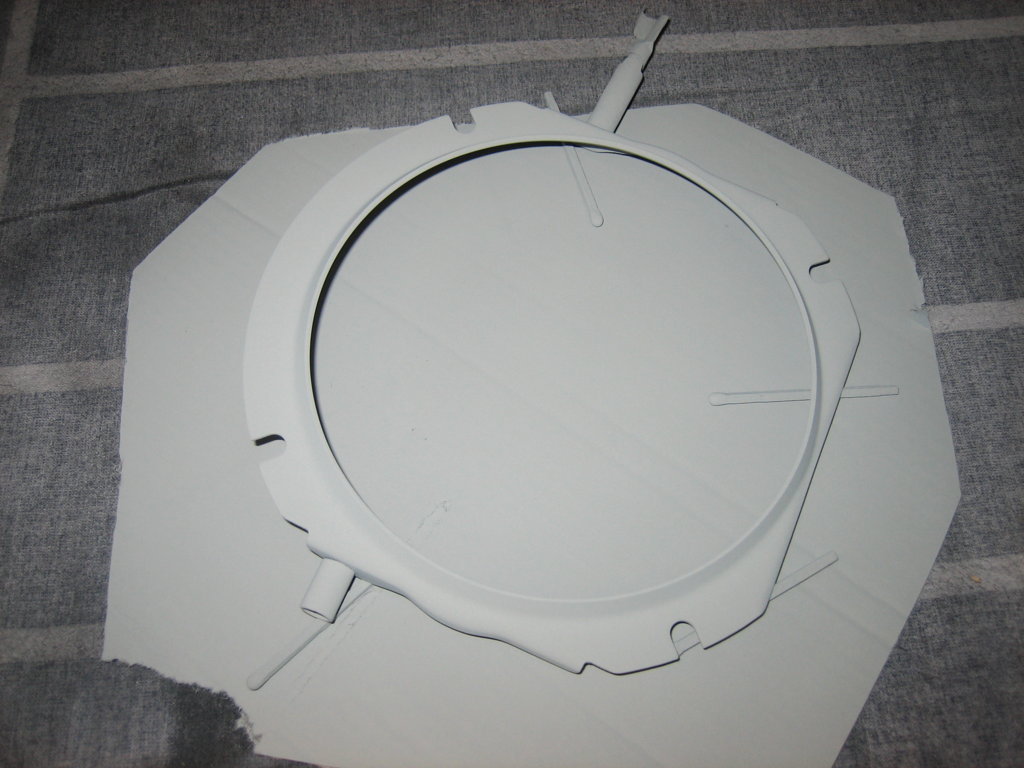

IMG_1123 (FILEminimizer)

IMG_1124 (FILEminimizer)

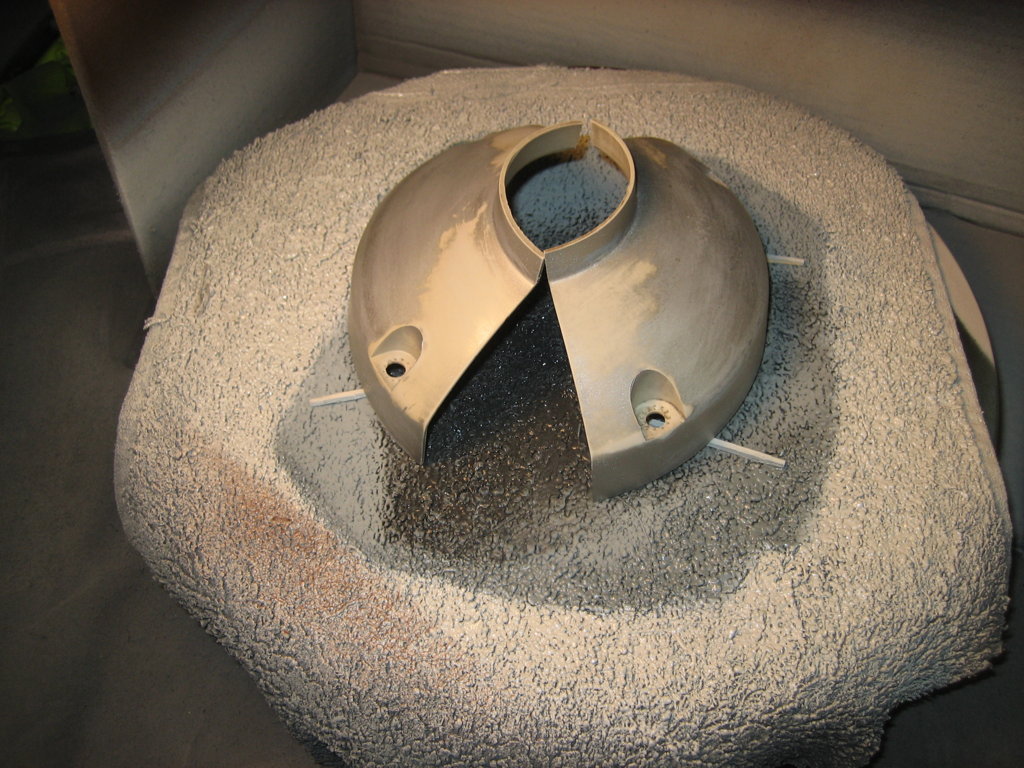

IMG_1125 (FILEminimizer)

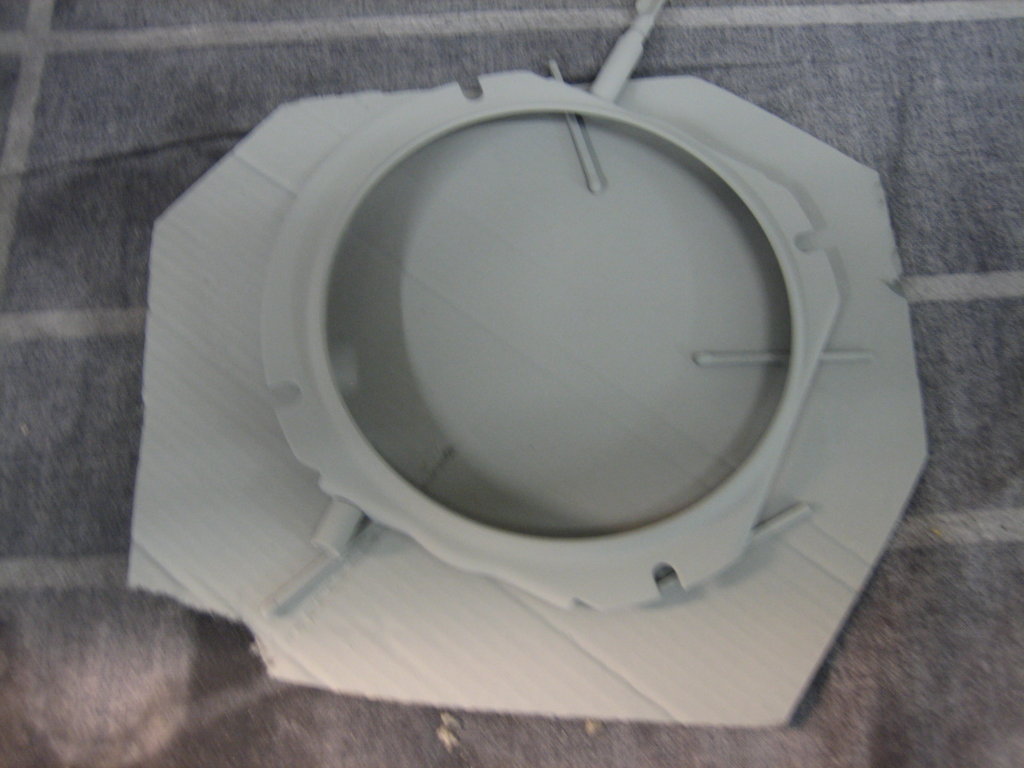

Lackieren von Kunststoffteilen: Anschleifen 320er, reinigen mit Universalverdünner, mit Silikonentferner nochmals reinigen,  Haftgrund für Kunstoff, Grundierung,Anschleifen 1000er, 2 x RAL 7044 und 2 x Klarlack

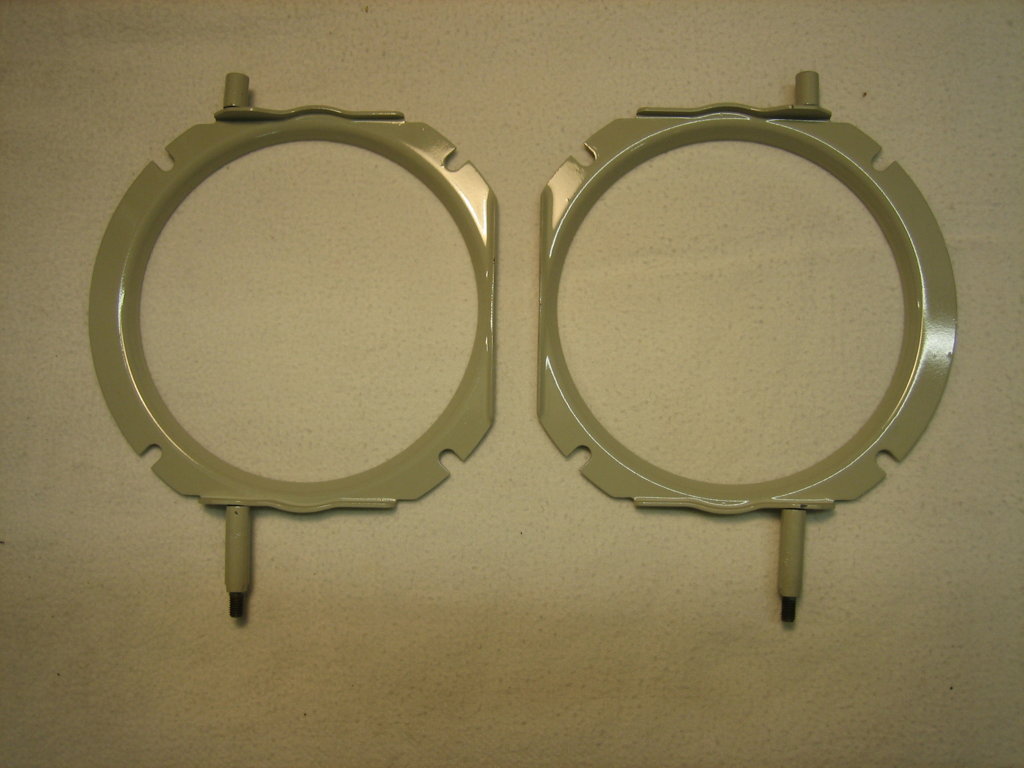

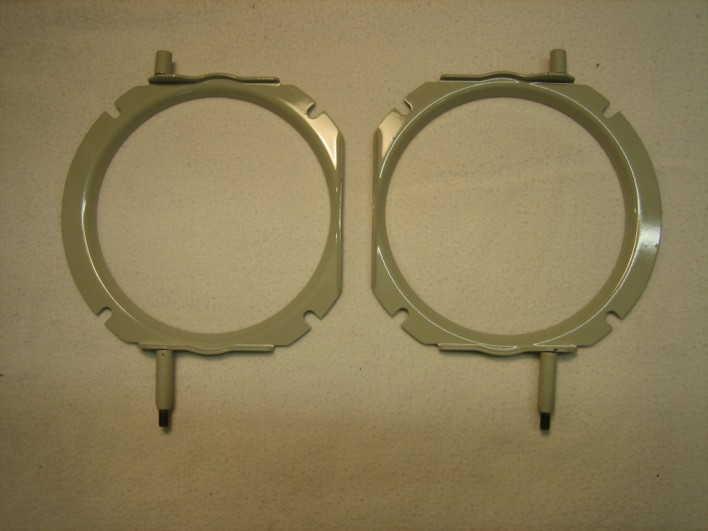

IMG_1137 (FILEminimizer)

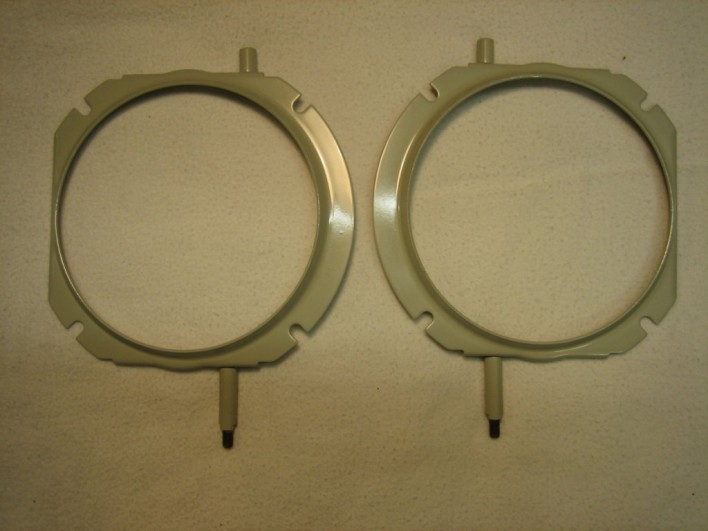

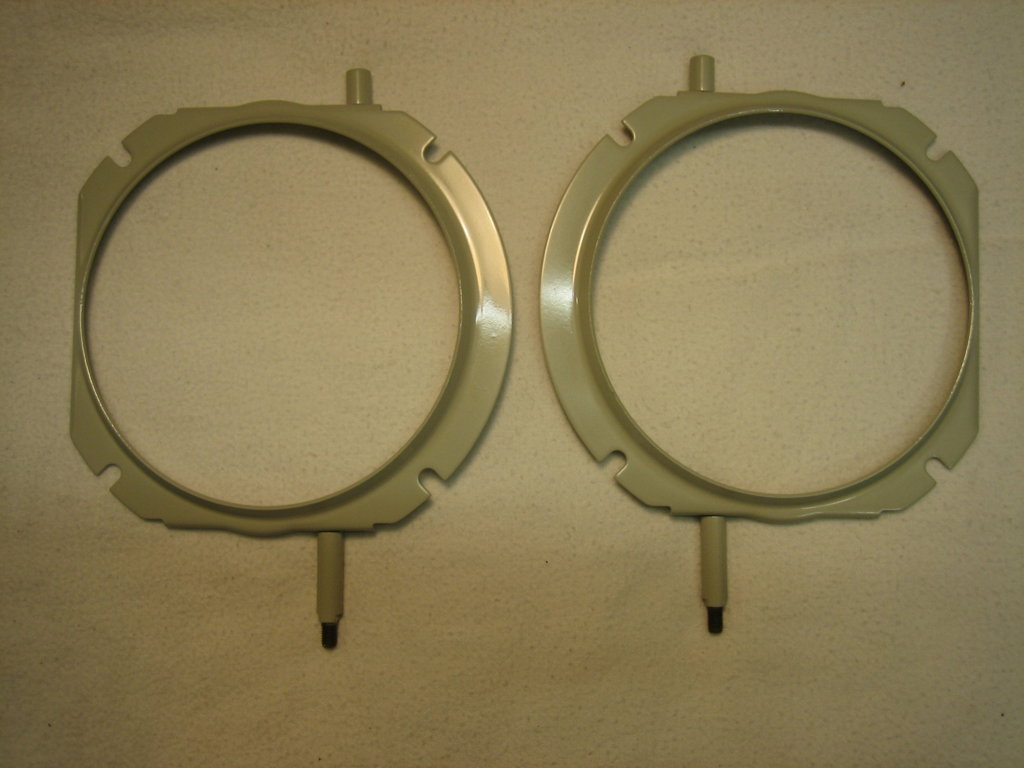

RAL 7044, grundiert, 2 x Farbton und 2 x Klarlack

IMG_1138 (FILEminimizer)

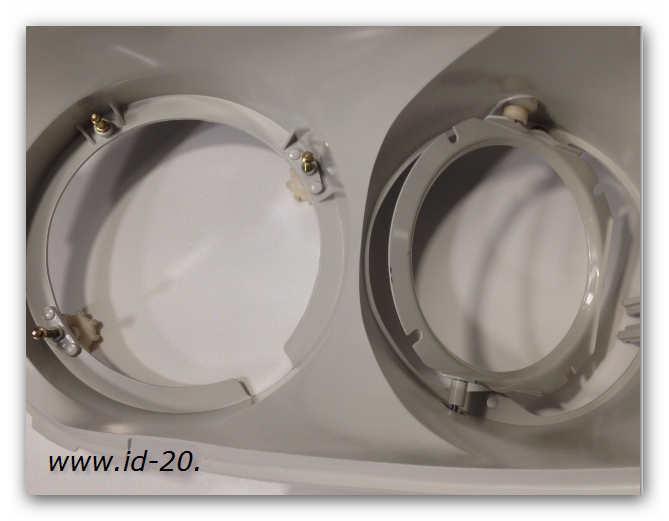

ScheinwerferSnap_2015.12.22_23h34m50s_005

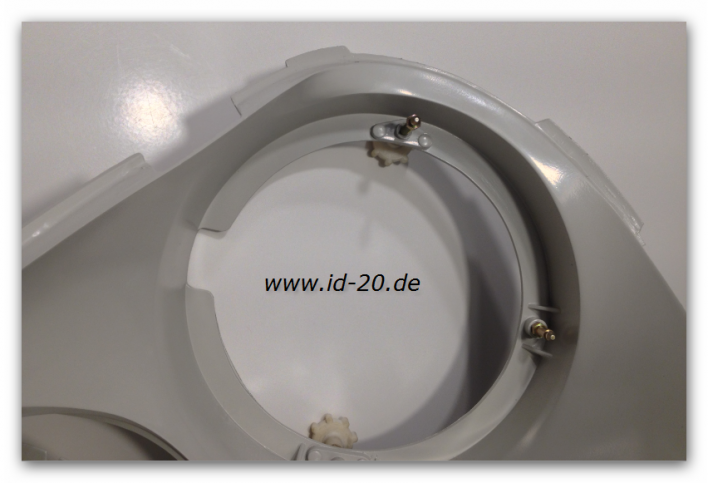

Scheinwerfer Snap_2015.12.22_23h34m02s_004

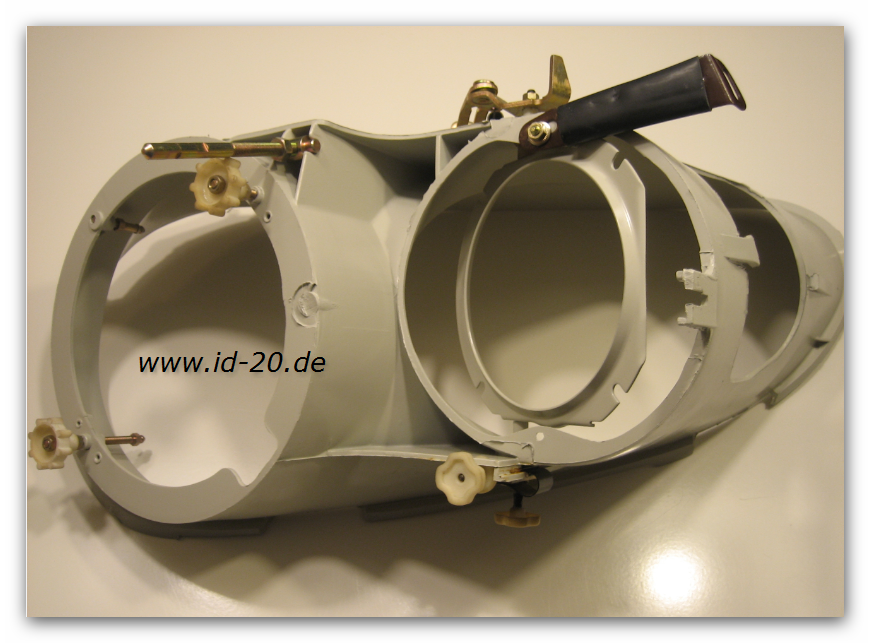

4.Zusammenbau

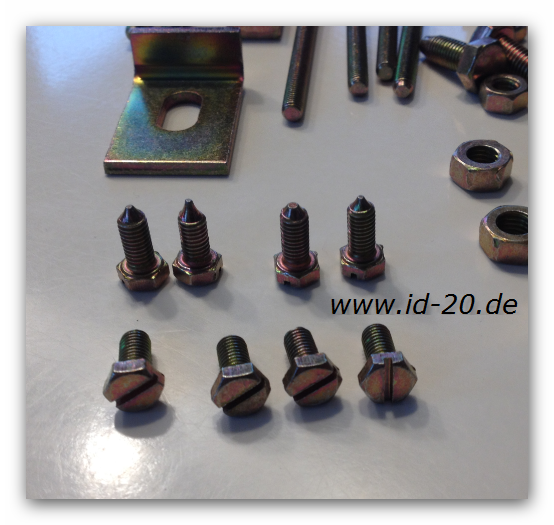

Scheinwerfer Aufbau Snap_2015.12.22_23h30m45s_001 Scheinwerfer Snap_2015.12.22_23h31m58s_002 Scheinwerfer Snap_2015.12.22_23h33m13s_003

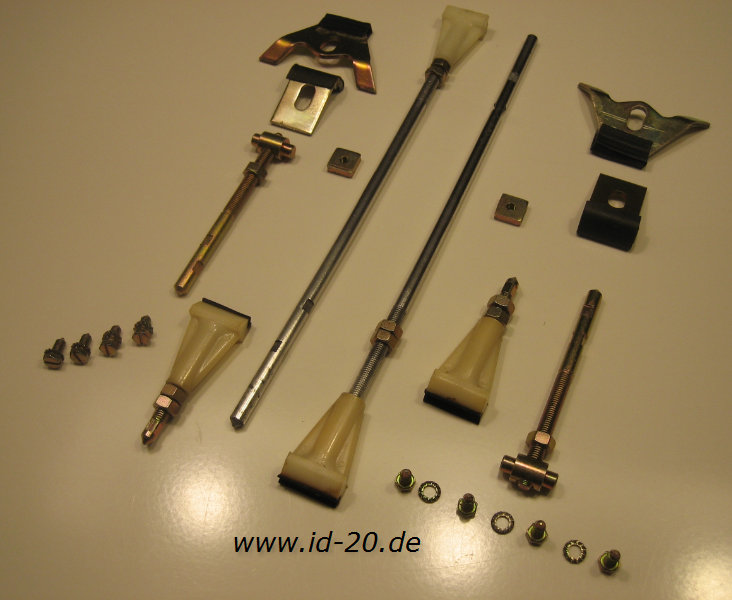

ScheinwerferSnap_2016.01.03_00h21m11s_005

ScheinwerferSnap_2015.12.22_23h34m50s_005

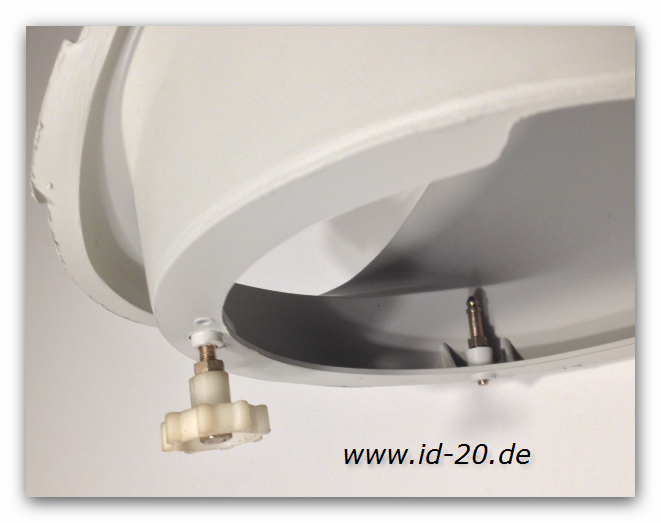

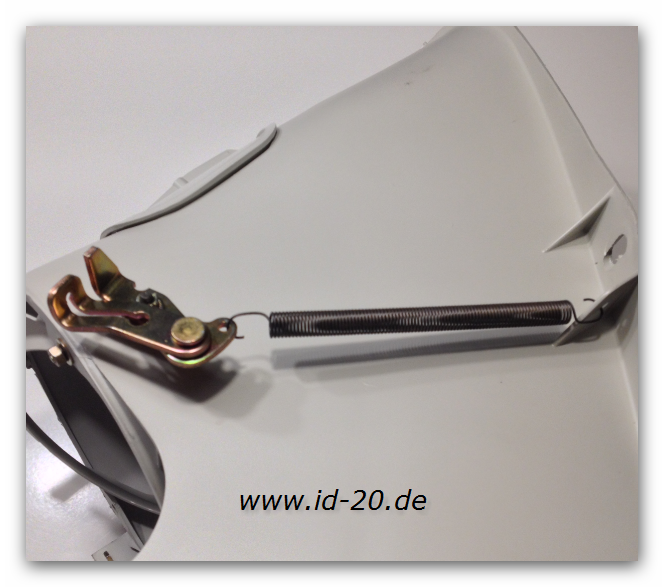

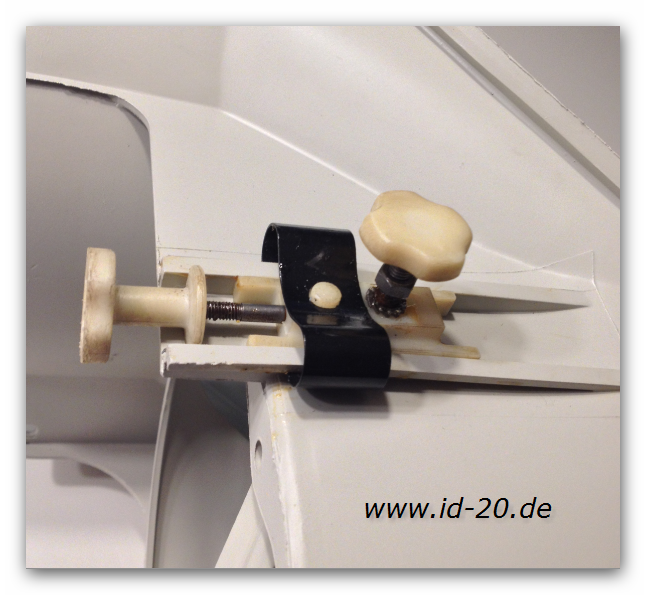

Scheinwerfer Snap_2015.12.22_23h34m02s_004 Scheinwerfer Snap_2015.12.22_23h35m25s_006 Scheinwerfer Snap_2015.12.22_23h36m06s_007 Scheinwerfer Snap_2015.12.22_23h36m49s_008

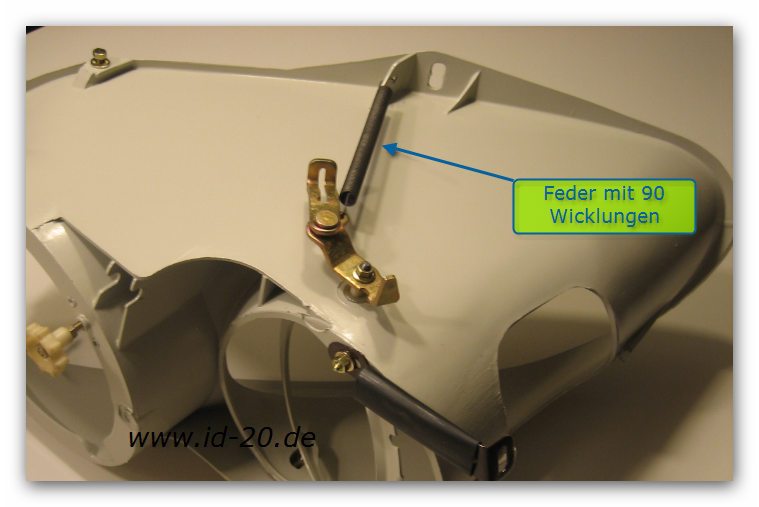

Snap_2016.01.03_00h23m03s_006

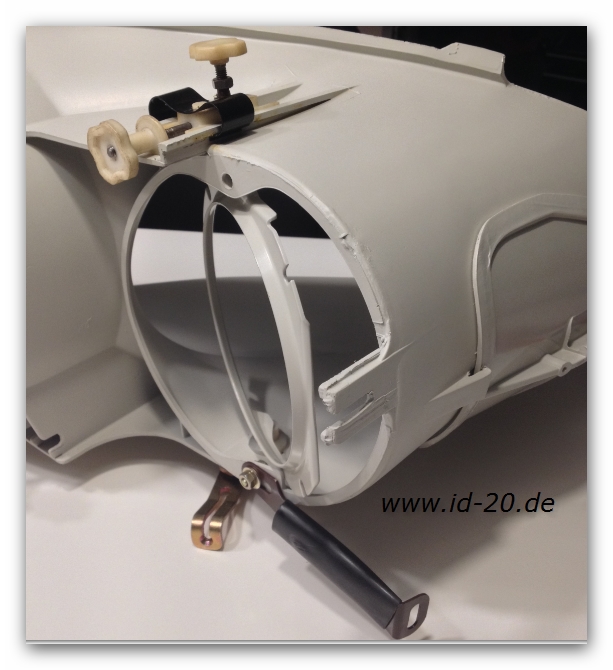

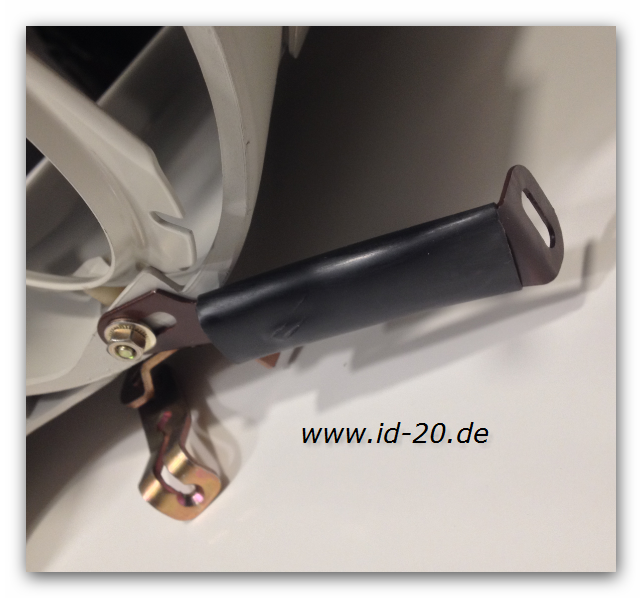

Scheinwerfer Snap_2015.12.22_23h37m26s_009 Scheinwerfer Snap_2015.12.22_23h38m04s_010

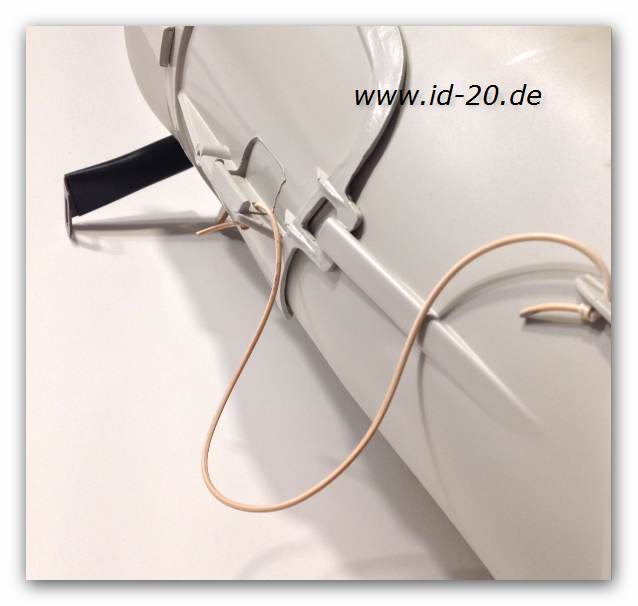

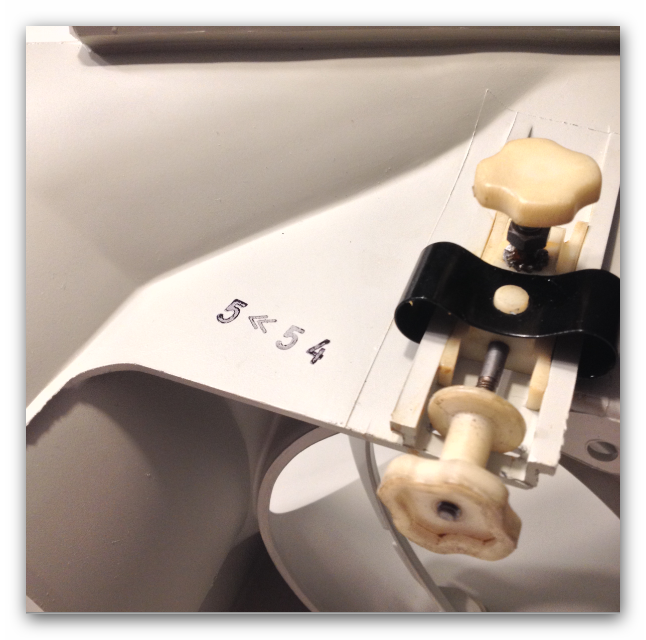

Scheinwerfer Snap_2015.12.22_23h38m46s_011 Scheinwerfer Snap_2015.12.22_23h39m20s_012

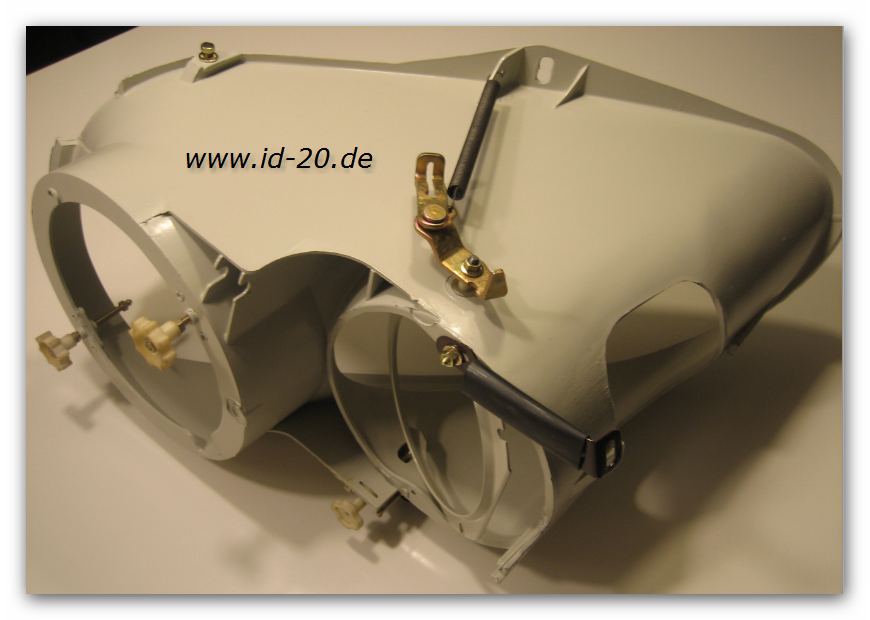

ScheinwerferSnap_2016.01.03_00h17m21s_002

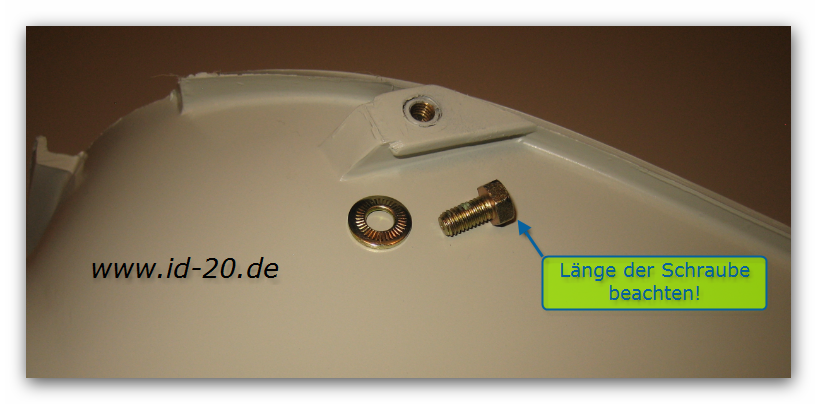

Snap_2016.01.03_00h17m55s_003

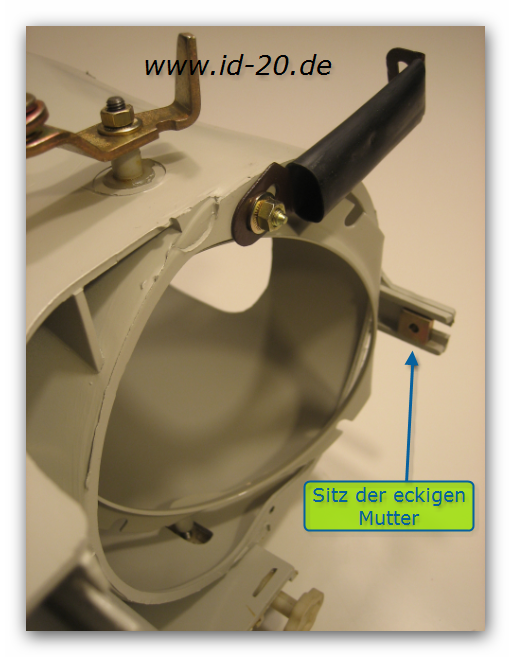

Snap_2016.01.03_00h19m34s_004

ScheinwerferSnap_2016.01.03_00h16m34s_001

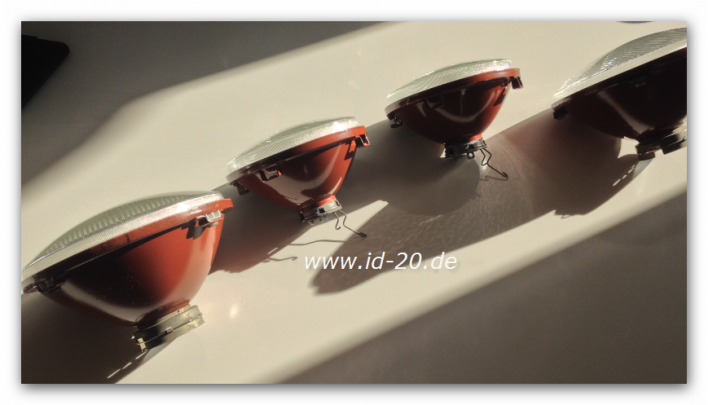

weiter geht es: 17.02.2016

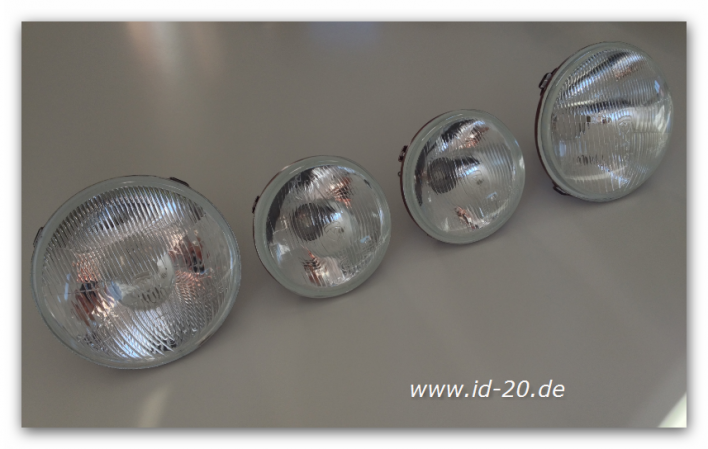

Scheinwerfer Snap_2016.02.17_22h32m45s_088

Scheinwerfer Snap_2016.02.17_22h34m09s_089

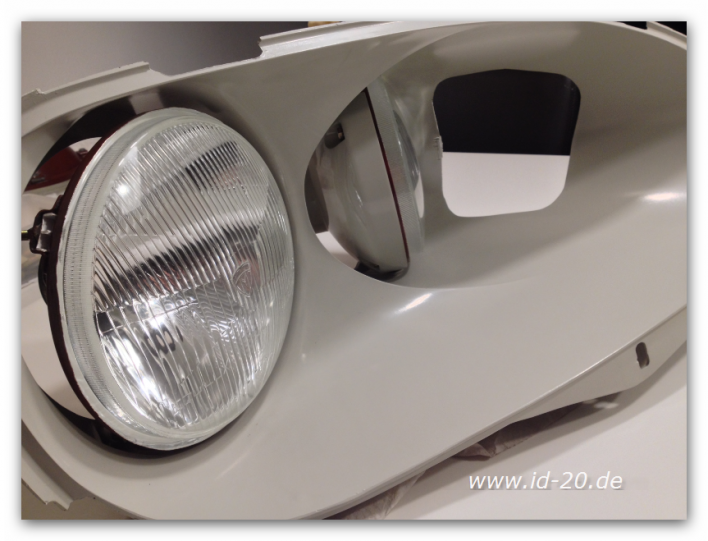

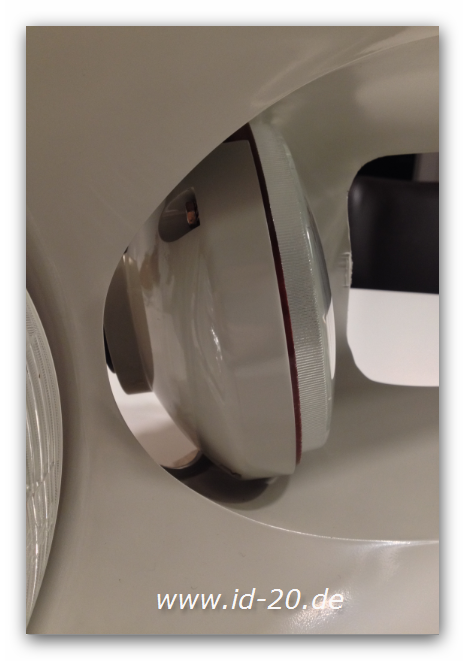

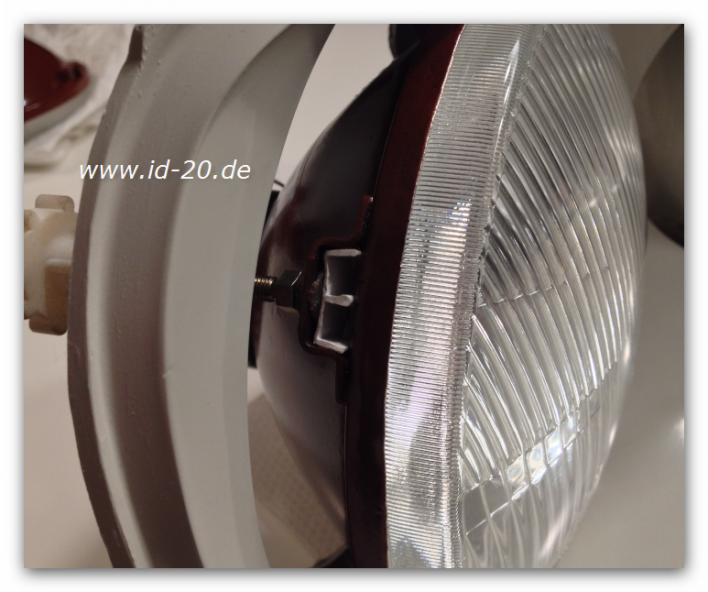

Scheinwerfer Snap_2016.02.17_22h35m00s_090 Scheinwerfer Snap_2016.02.17_22h35m51s_091 Scheinwerfer Snap_2016.02.17_22h37m11s_092 Scheinwerfer Snap_2016.02.17_22h38m36s_094 Scheinwerfer Snap_2016.02.17_22h39m13s_095 ScheinwerferSnap_2016.02.17_22h37m50s_093

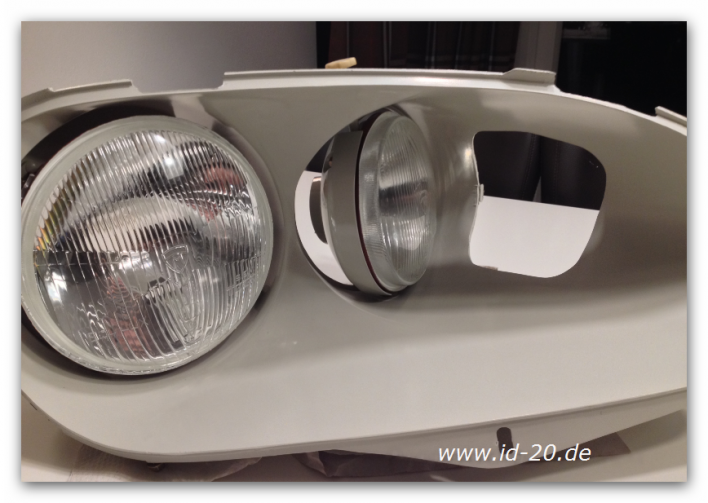

Scheinwerfer Snap_2016.02.17_22h48m47s_097

5. Benötigte Dichtungen:

  • Dichtung des Scheinwerferkasten gegen das Glas Nr. 22 mit den Maßen 6 x 8 x 1300

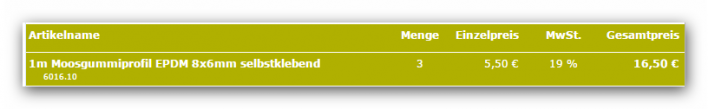

  • Dichtung Scheinwerfer Staufenbiel Snap_2016.03.10_20h06m46s_025

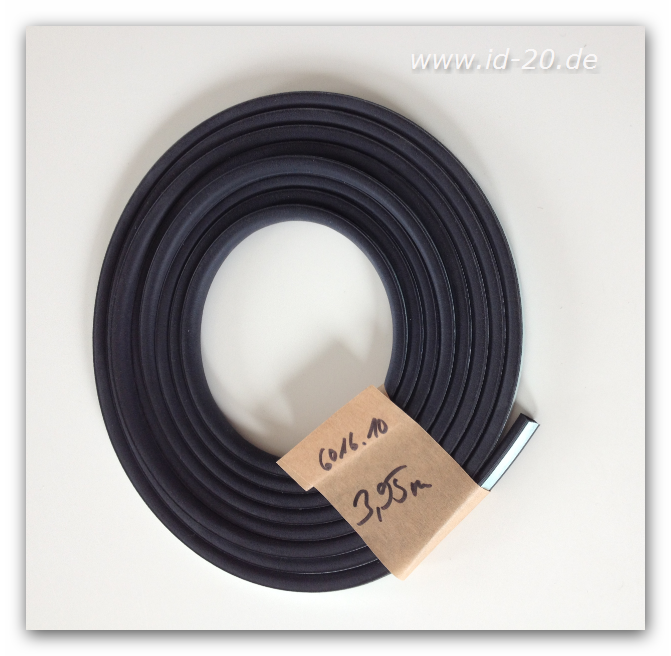

Scheinwerfer Keder Snap_2016.03.23_18h36m41s_003

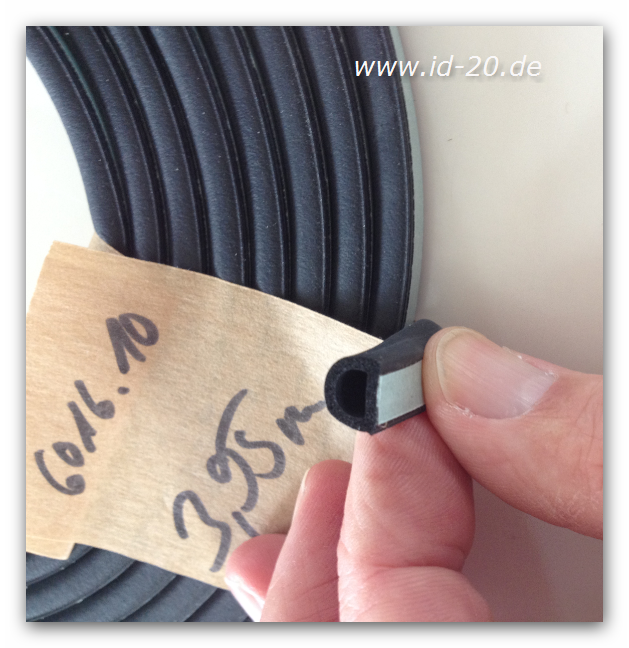

Scheinwerfer Keder Snap_2016.03.23_18h37m34s_004

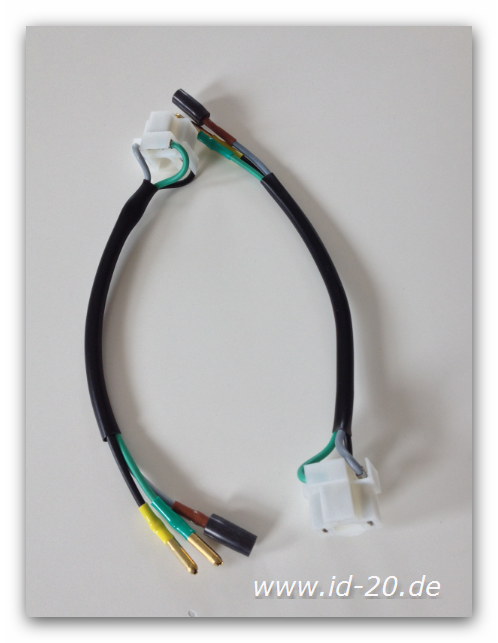

Scheinwerfer Kabel Bilux Snap_2016.03.23_18h38m23s_005

6. Einbau in den Kotflügel









7. Fernscheinwerfermechanik

Mechanik Scheinwerfer Snap_2016.06.17_22h49m21s_012

Auszug aus dem Reparaturhandbuch – Einstellungen und Kontrollen

Mechanik ScheinwerferSnap_2016.06.17_16h41m50s_011

Die Mechanik wird durch den Haken und die Feder unterstützt.

Die Feder wird im inneren der beiden Löcher eingehängt

scheinwerfersnap_2016-11-06_09h43m42s_028 scheinwerfersnap_2016-11-06_09h44m17s_029 scheinwerfersnap_2016-11-06_09h44m58s_030
