Kühler, Kühlerschläuche, Klappmanschetten, Thermostat

August 2015

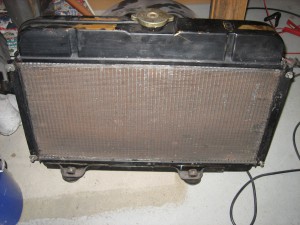

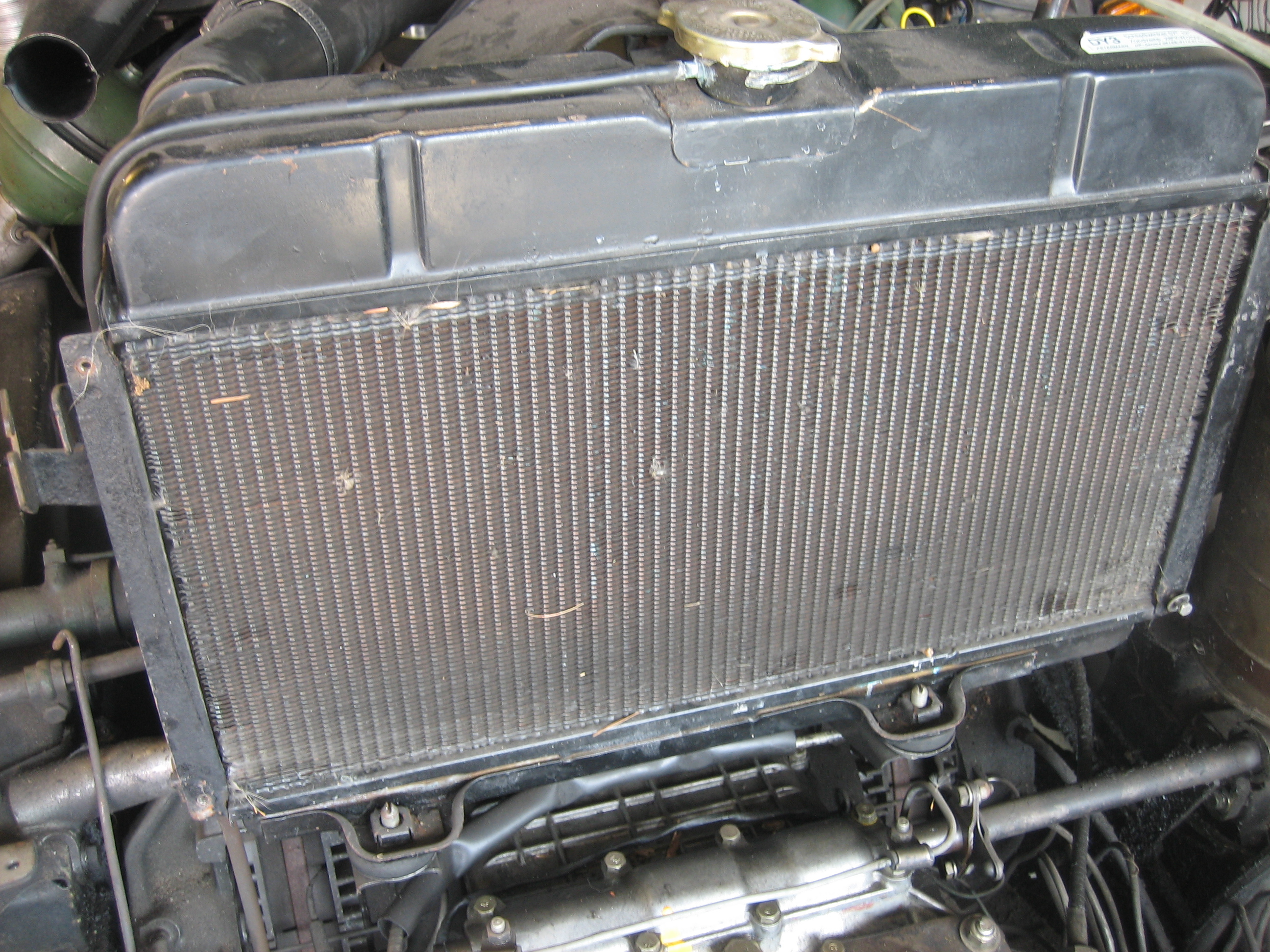

Der Kühler bedarf einer neuen Lackierung, eindeutig!

Nach dem Ausbau des Kühlers wird mit Hausmittelchen entkalkt.



IMG_9157  IMG_0841

IMG_0843

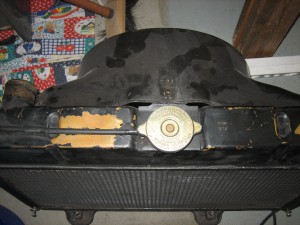

alte Aufkleber nehmen den Lack beim entfernen gleich mit ab

IMG_0850

Der Kühler wird wie ein Wasserkocher entkalkt! Es hatte sich kaum Kalk gebildet.

Zitronensäure war hier das Mittel der Wahl.

IMG_0851

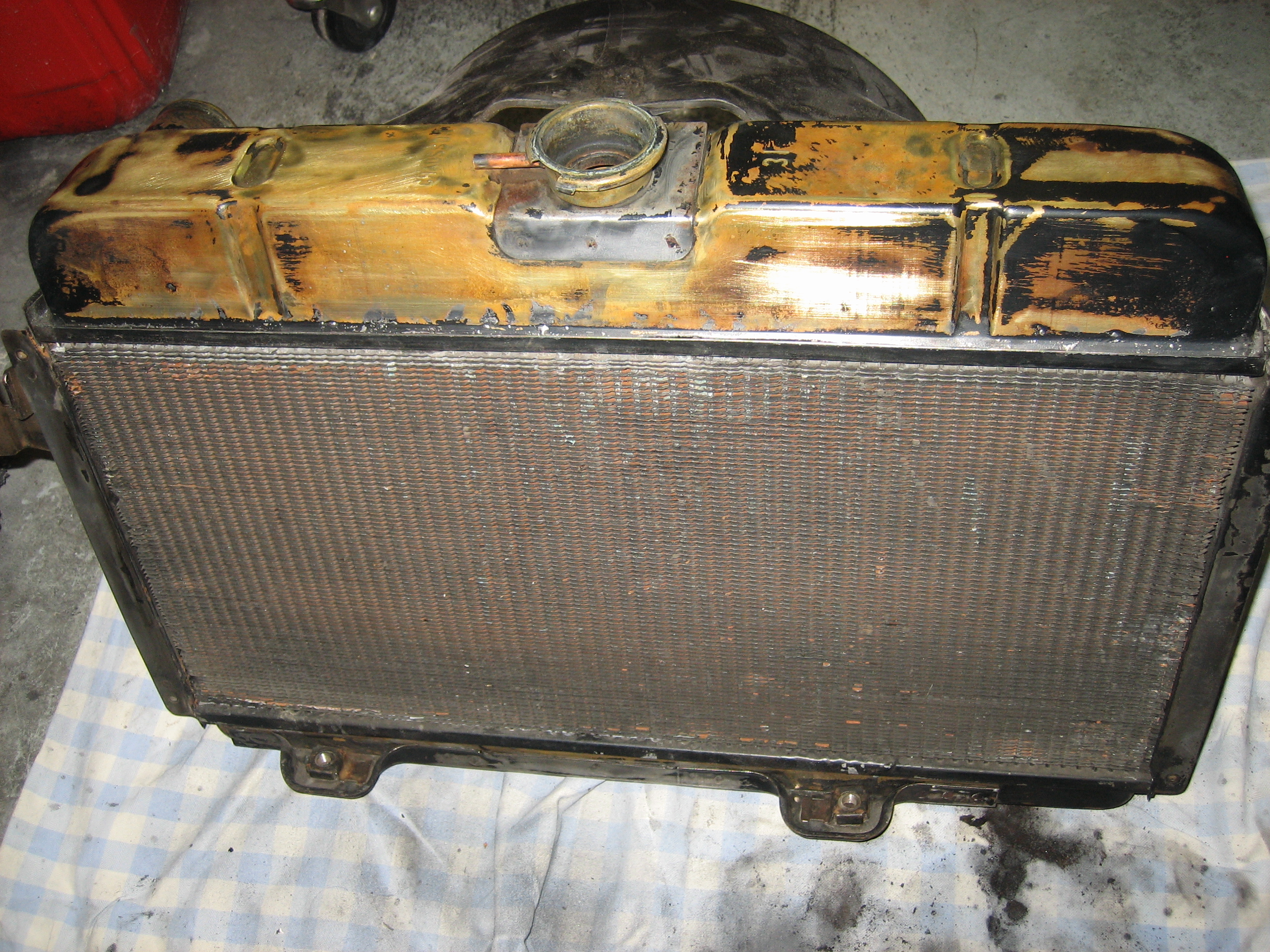

Los geht’s… die schwarze Farbe trennt sich nicht freiwillig vom Blech

Kühler Juli 2015 (16) (FILEminimizer)  Kühler Juli 2015 (19) (FILEminimizer)

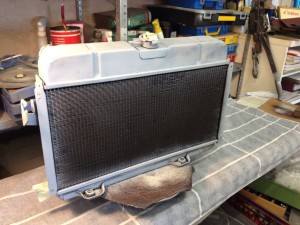

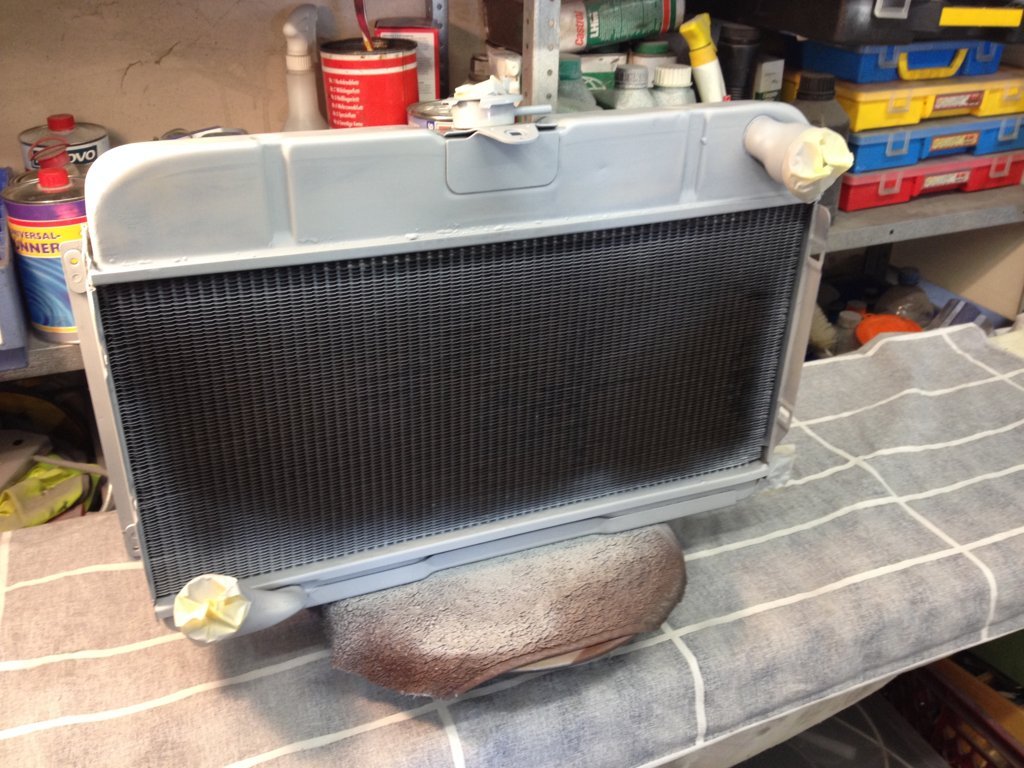

…grundiert und verbogene Lamellen wieder aufgestellt…

Kühler Juli 2015 (23) (FILEminimizer)

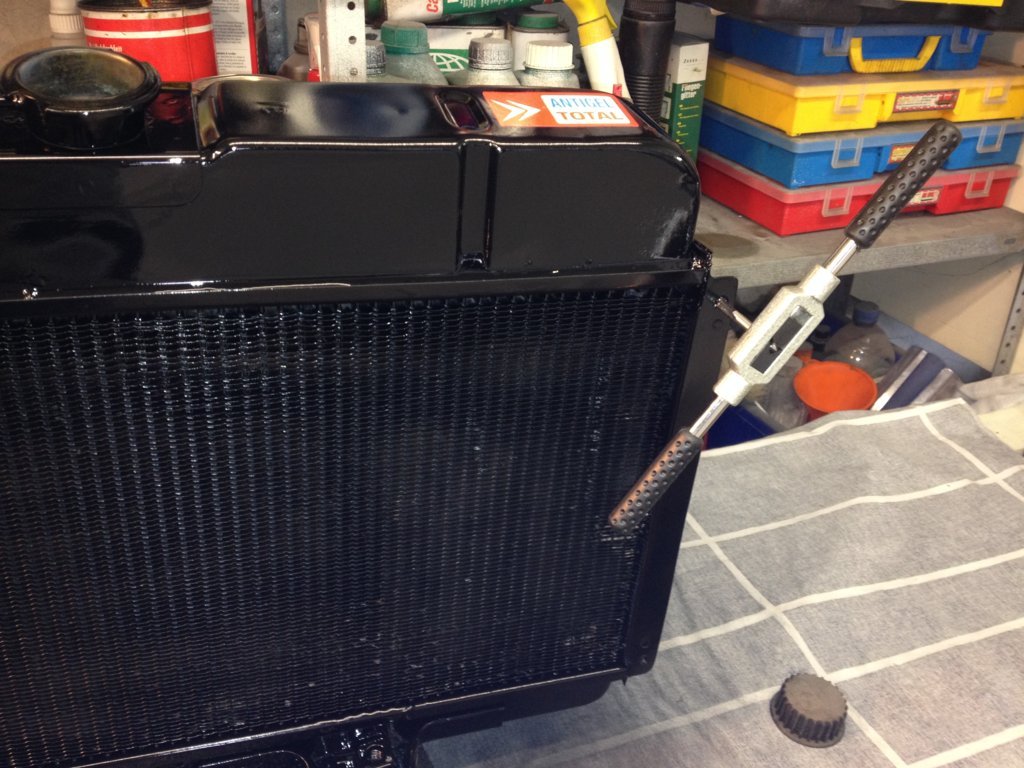

Alle Gewinde werden nachgeschnitten, die Käfigmuttern (5 Stück) werden gereinigt und wieder eingesetzt.

Kühler Juli 2015 (27) (FILEminimizer)

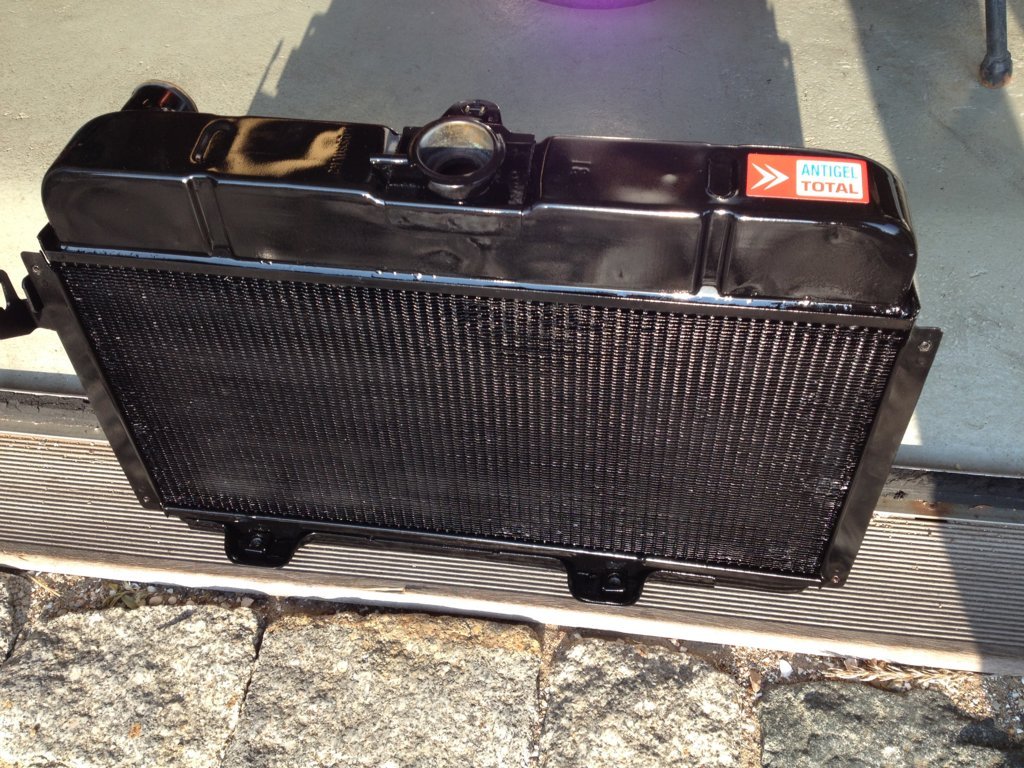

fertig lackiert. Der TOTAL Aufkleber darf nicht fehlen.

Kühler Juli 2015 (38) (1) (FILEminimizer)    Kühler Juli 2015 (45) (FILEminimizer)  Kühler Juli 2015 (39) (1) (FILEminimizer)

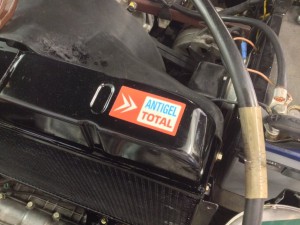

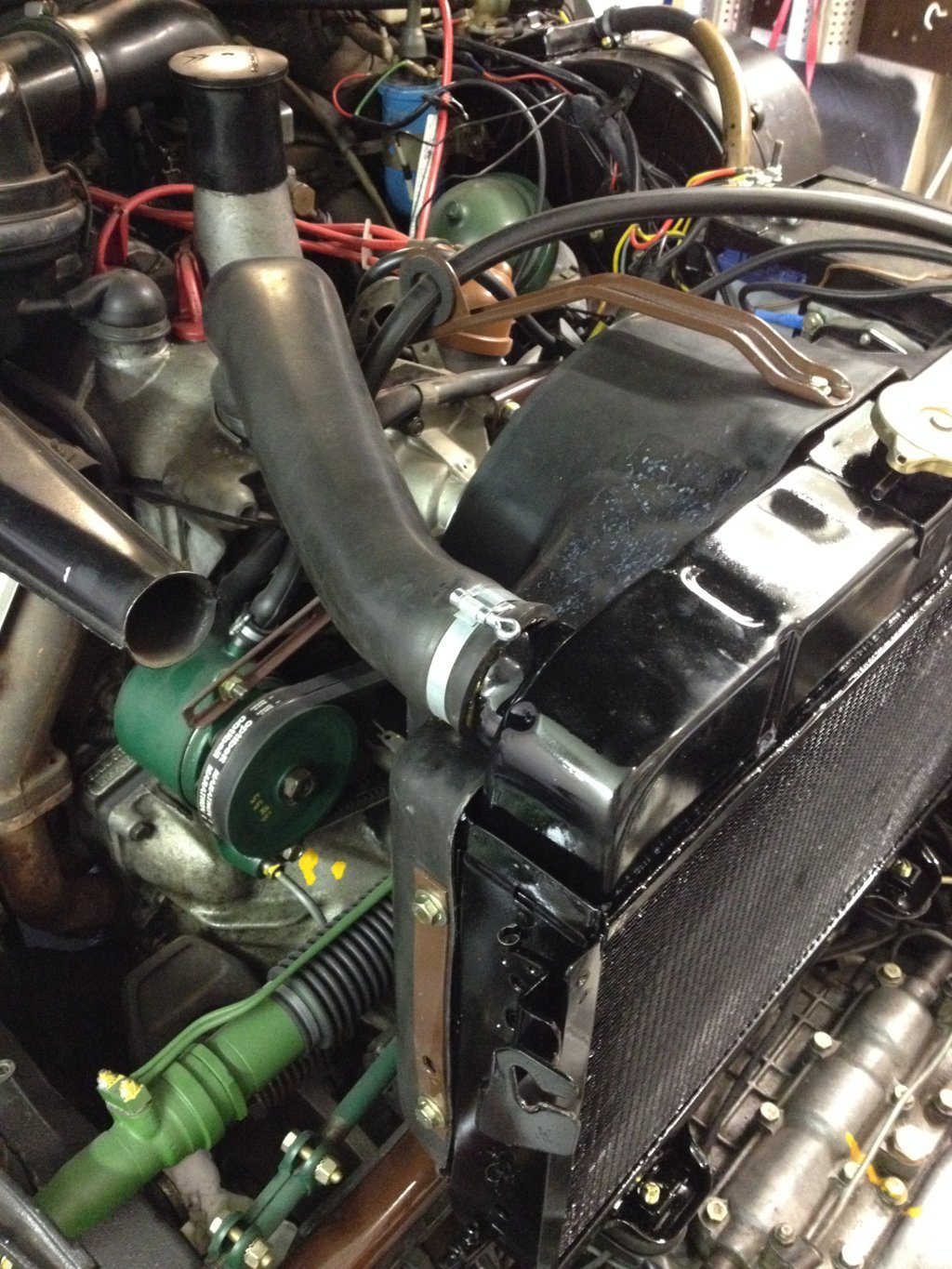

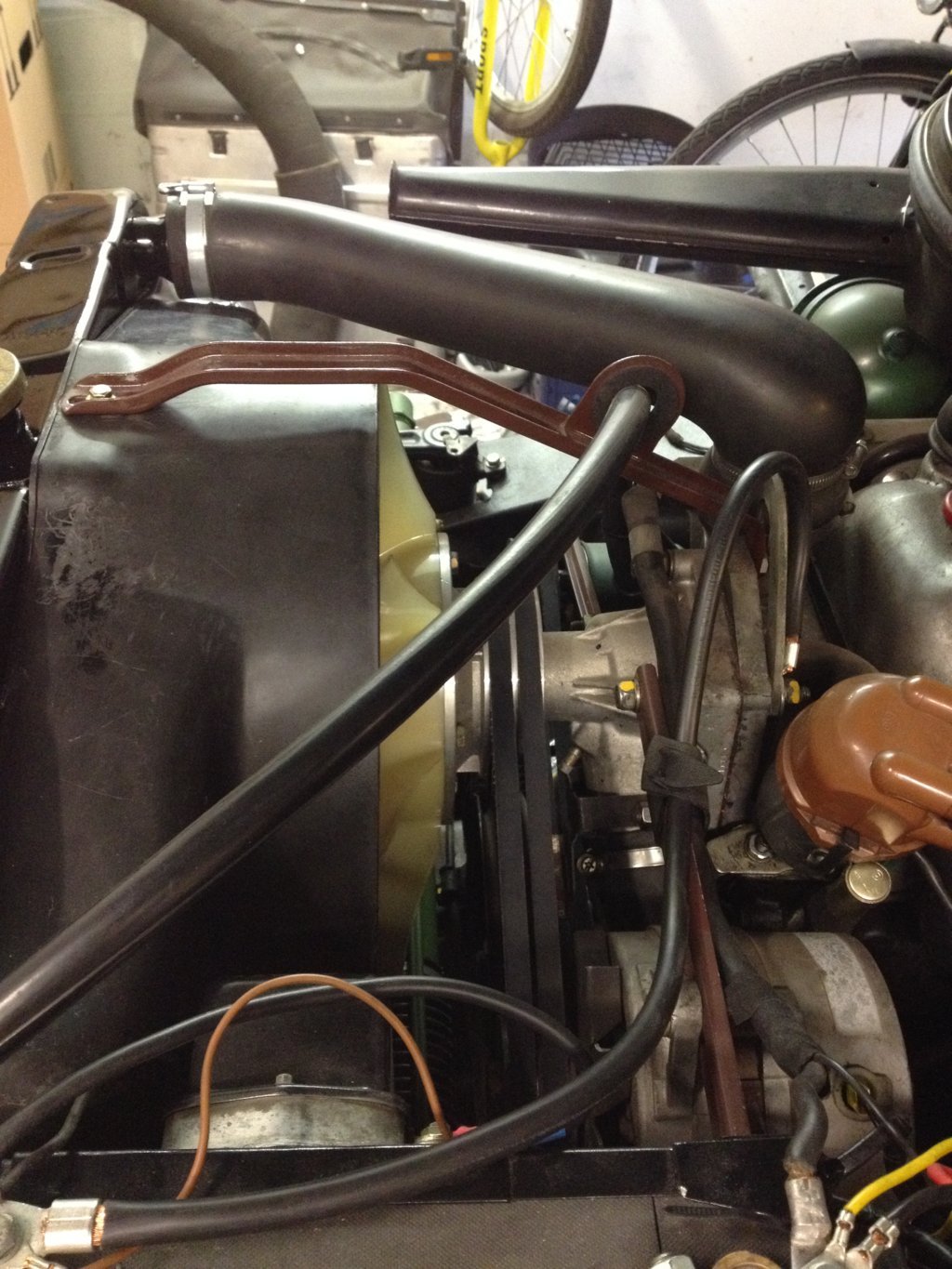

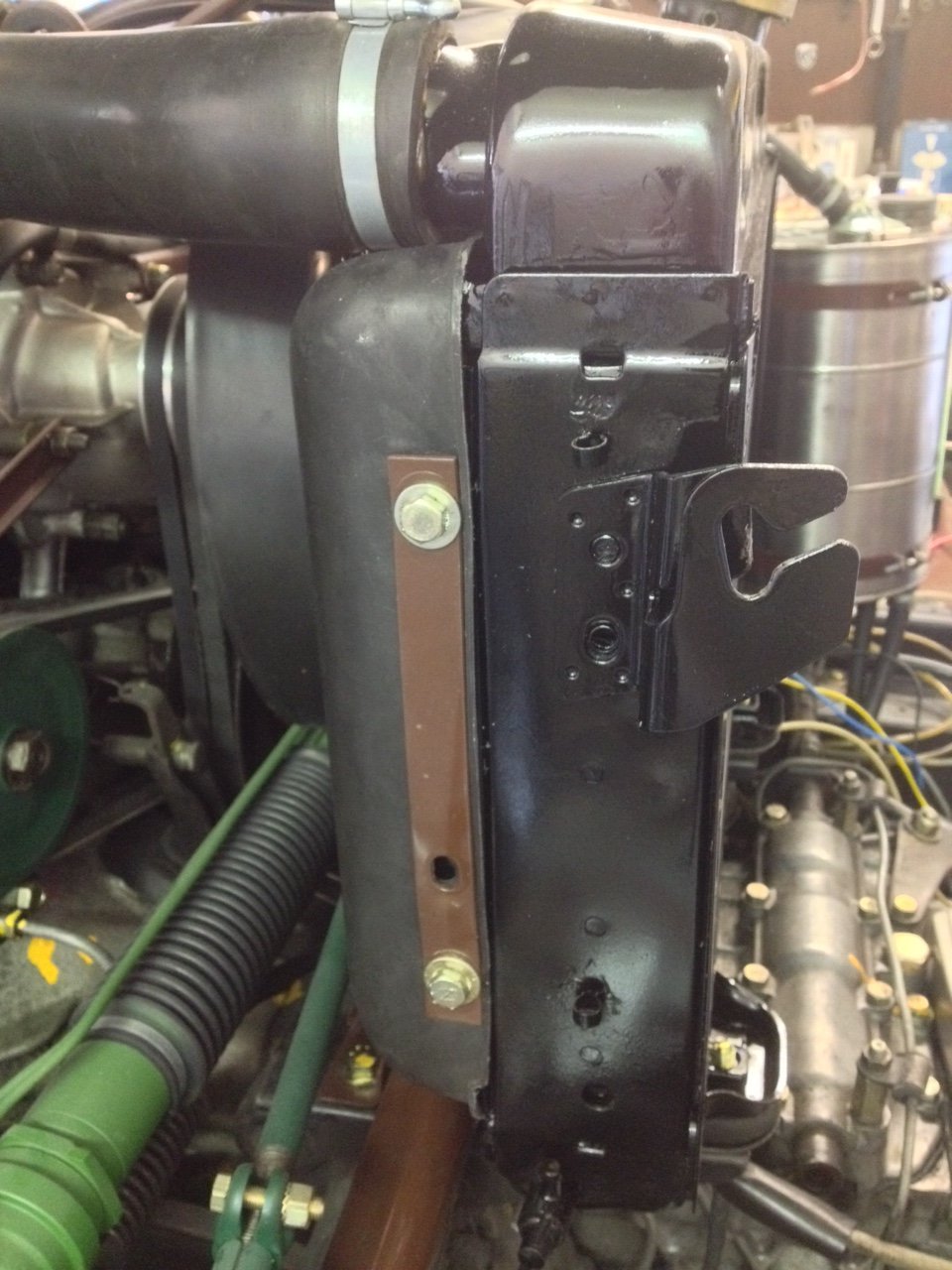

Der Kühlwasserschlauch wird mit  9mm Schlauchschellenband , der Lufttrog beidseitig mit Metallbändern befestigt.

Kühler Juli 2015 (42) (FILEminimizer)  Kühler Juli 2015 (43) (FILEminimizer)

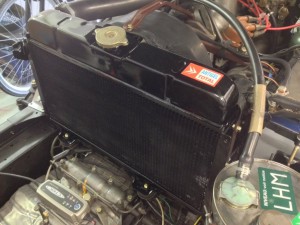

Fertig!

Kühlerschlauch Silikon Snap_2015.07.18_01h30m11s_004 (FILEminimizer)  IMG_3936  IMG_3937

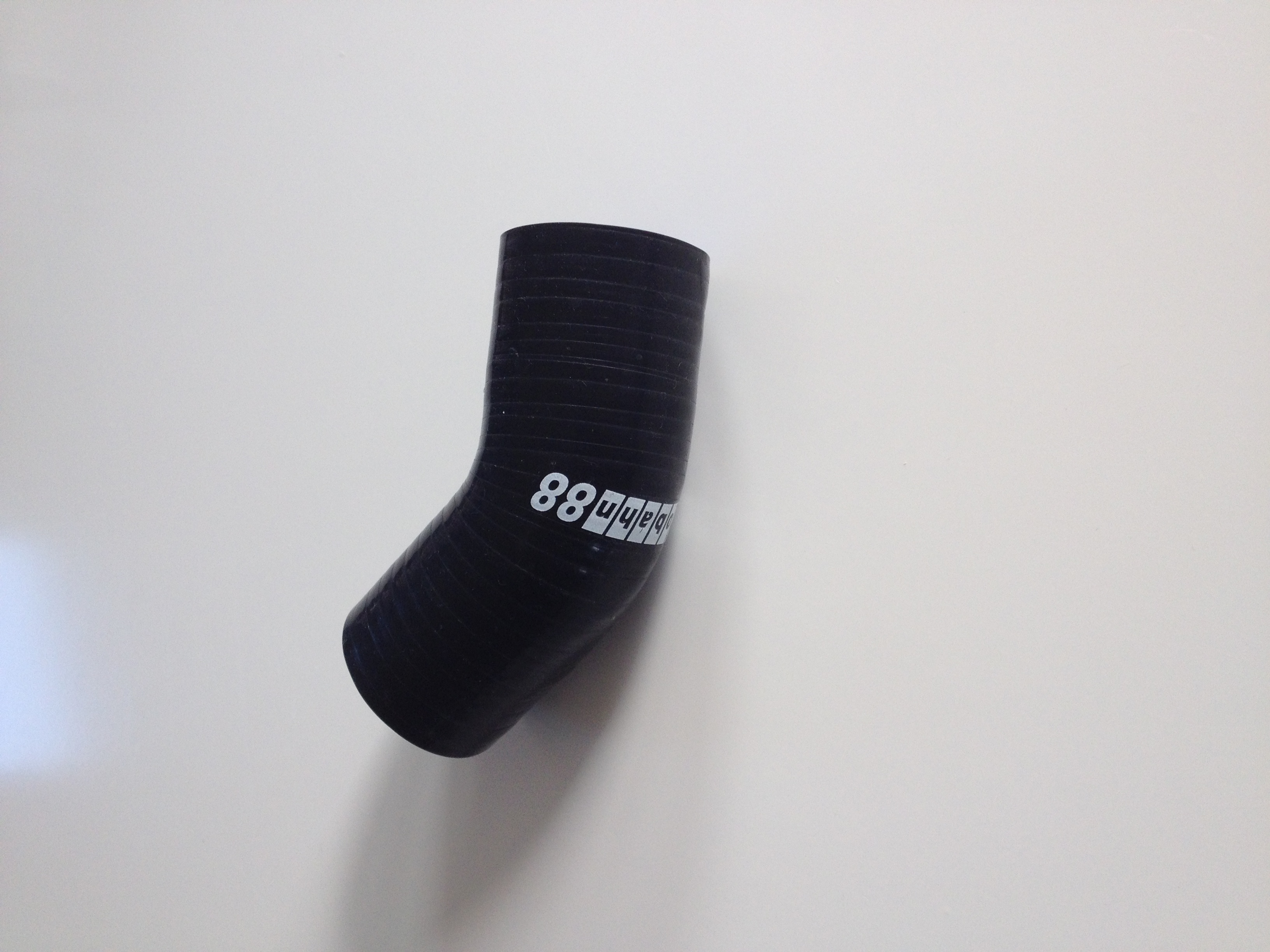

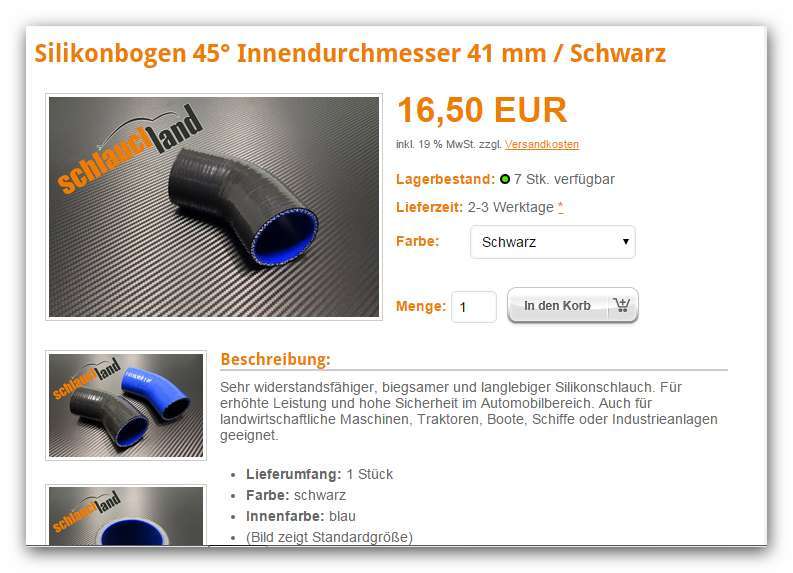

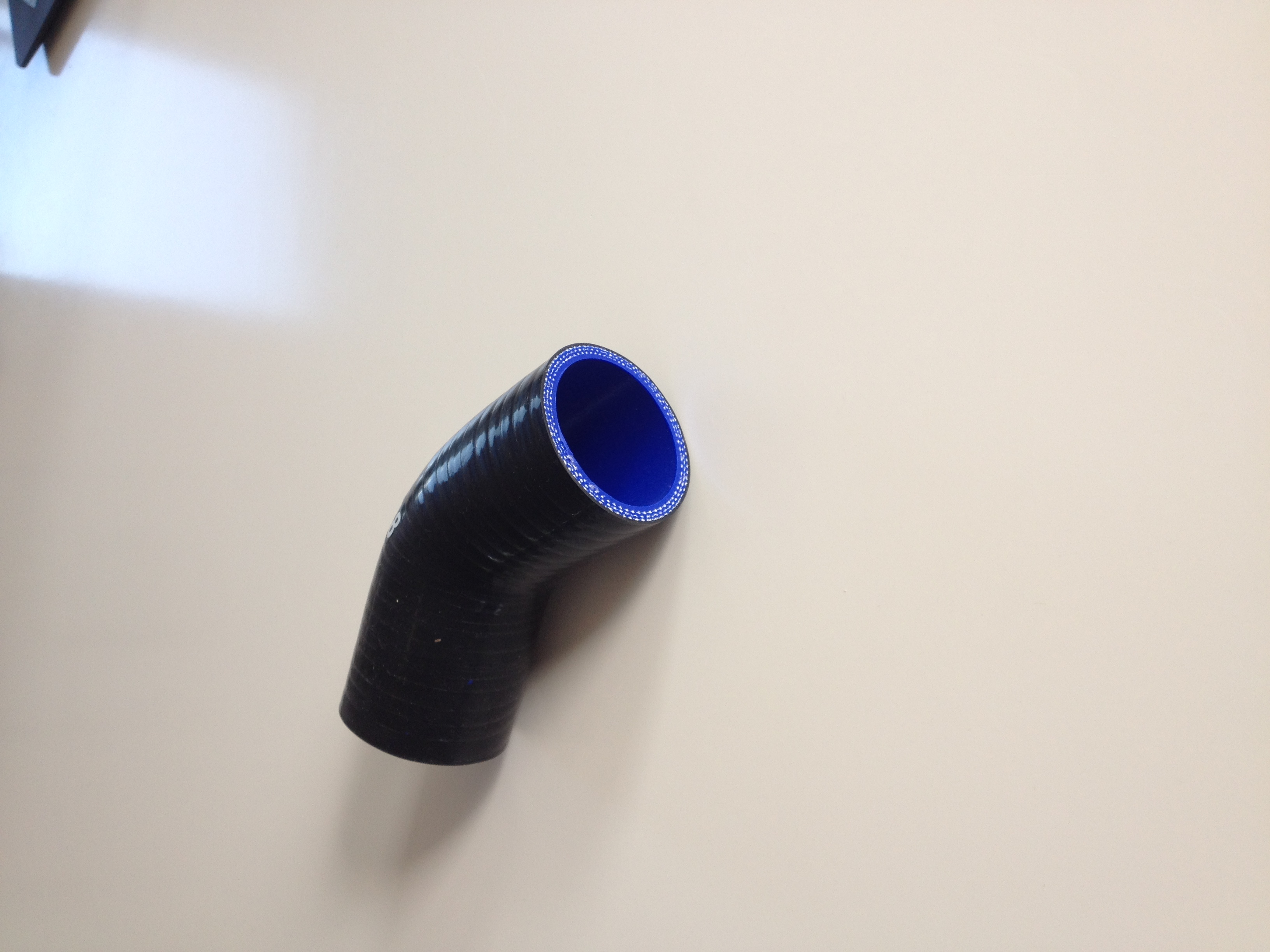

Anstelle des unteren Kühlerschauchs kommt ein Silikonbogen zum Einsatz. Etwas kürzer als das Original, lässt es sich mit etwas Mühe montieren. Kühlerseitig kommt die Klappschelle zum Einsatz.

Bevor man nun schlechte Gummiware einbaut mit dem Risiko des Kühlwasserverlustes, ist die Idee von Thomas perfekt.

(gesehen bei:DS 20 Thomas Zink)

IMG_3929

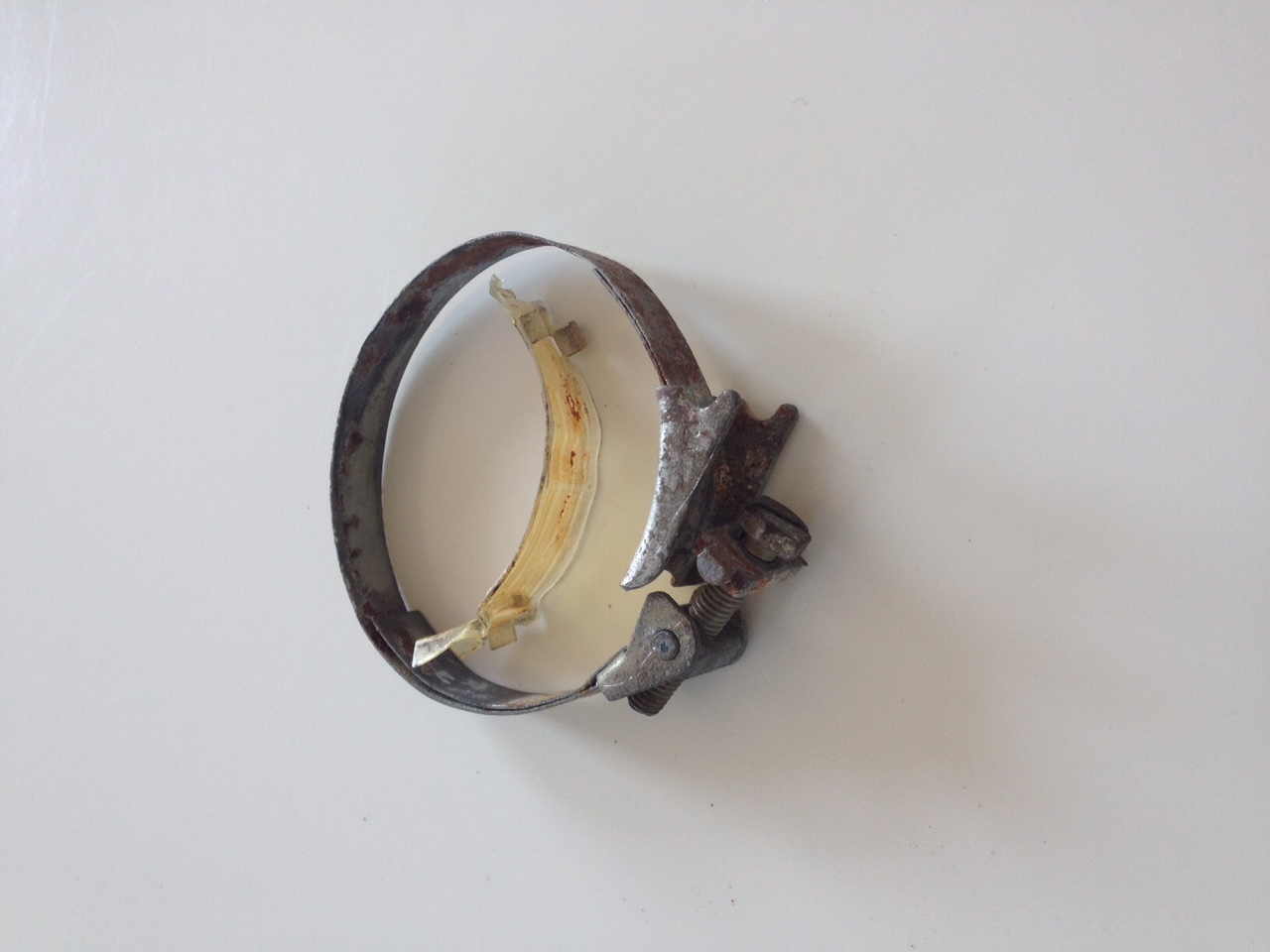

Die Klappschelle. Diese fehlte leider . Gefunden bei Ton, Gare du Nord, Danke Ton.

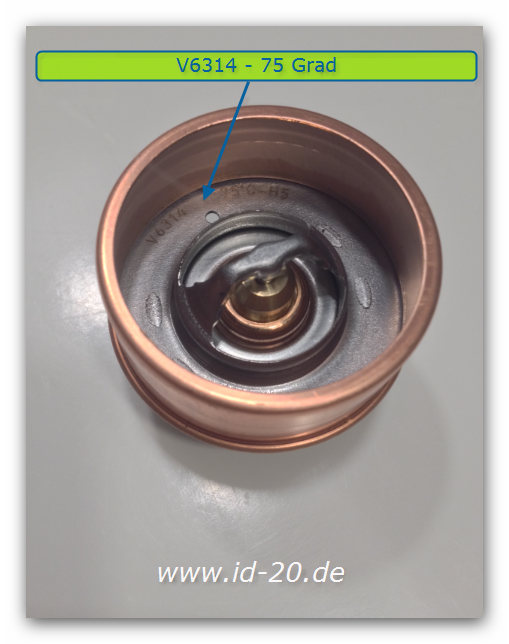

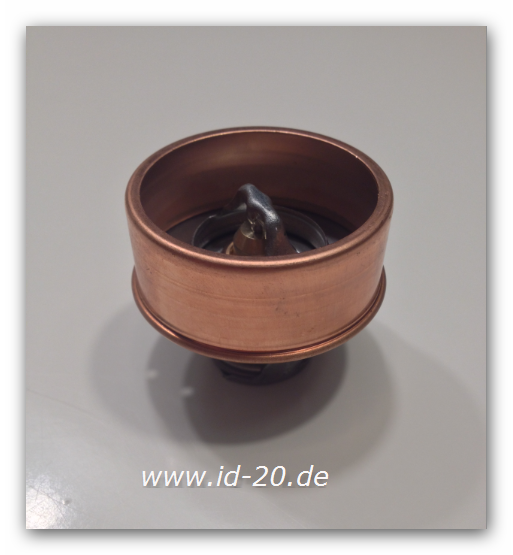

Thermostat:

Der vorgeschriebene Thermostat für DSuper und DSpécial ist CL35-3800

Öffnungsbeginn bei 75° Grad +/-1° Grad

Öffnungshöhe bei 90° Grad >7,5mm

Thermostat 75 Grad Snap_2016.01.19_23h35m14s_003

Thermostat 75 Grad Snap_2016.01.19_23h36m09s_004
