Antriebswelle rechts, Erneuerung Manschetten und Silentgummis

WHB 372-00

Ersatzteilkatalog Baugruppe 4 Gelenkwellen 4-373

Technische Mitteilung Juni 1970

TM 423/70

D-Gruppe 3      vom    05.Juni 1970

D-Modelle alle Typen-Kraftübertragung-Gelenkwellen

Seit März 1970 sind alle Fahrzeuge mit Tripodes-Mitnehmergehäusen aus Stahl ausgestattet.

Die Motor und Kühlerhalter wurden geändert.



Die Antriebswelle rechts wird zeitnah ebenfalls ausgebaut.

Ersetzt wird:

  1. Manschette Radseite
  2. Manschette Tripodes
  3. Dichtring Radnabe
  4. Silentgummis

Neuteile:

antriebswelle-linkssnap_2016-10-21_23h13m54s_010

antriebswelle-linkssnap_2016-10-21_23h19m37s_012

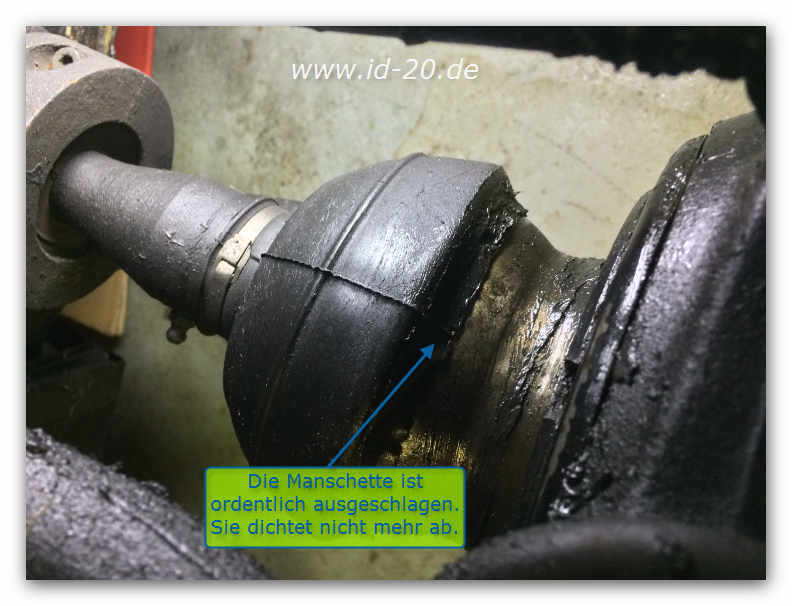

antriebswelle-rechtssnap_2016-11-05_16h37m58s_001 antriebswelle-rechtssnap_2016-11-05_16h39m50s_002 antriebswelle-rechtssnap_2016-11-05_16h41m14s_003

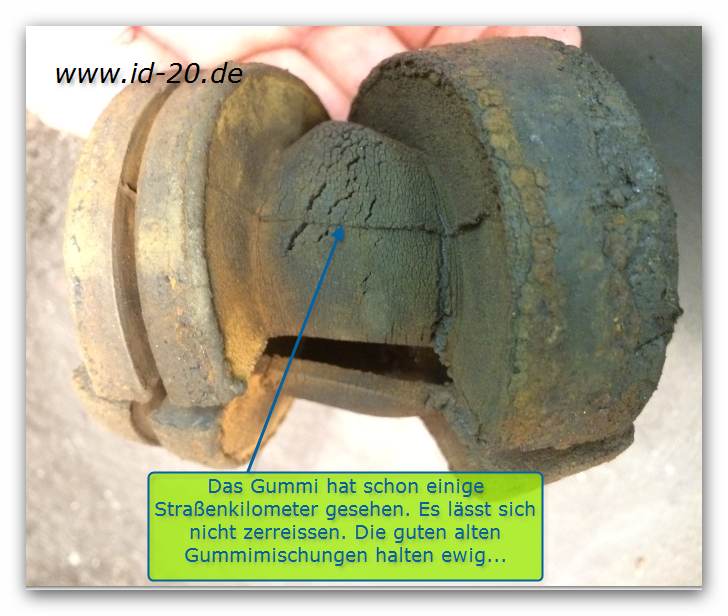

antriebswelle-snap_2016-11-06_09h30m53s_026

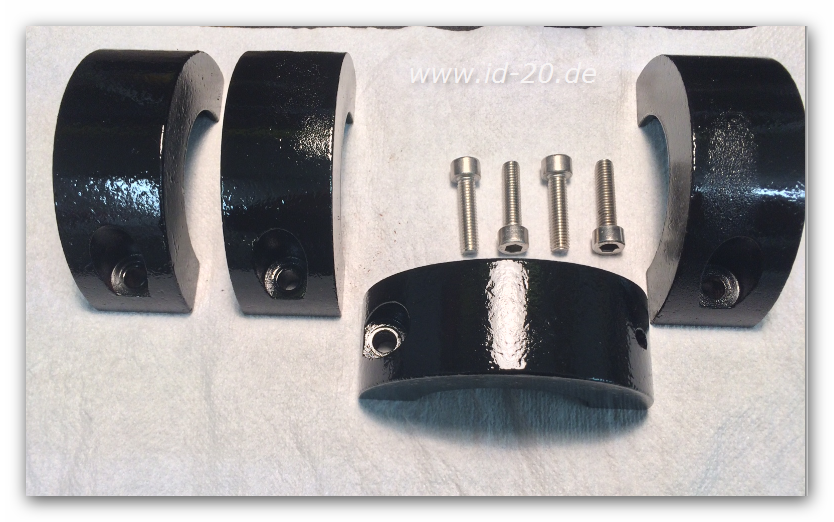

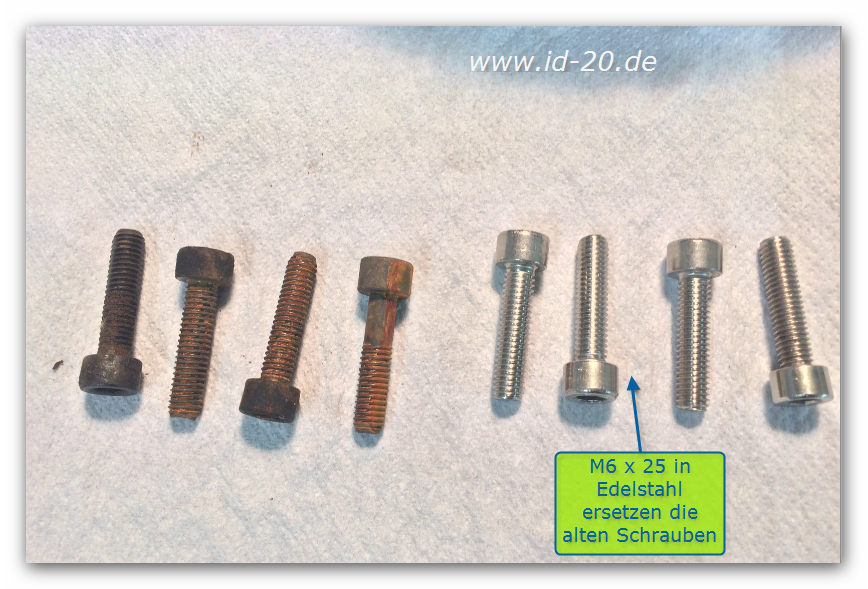

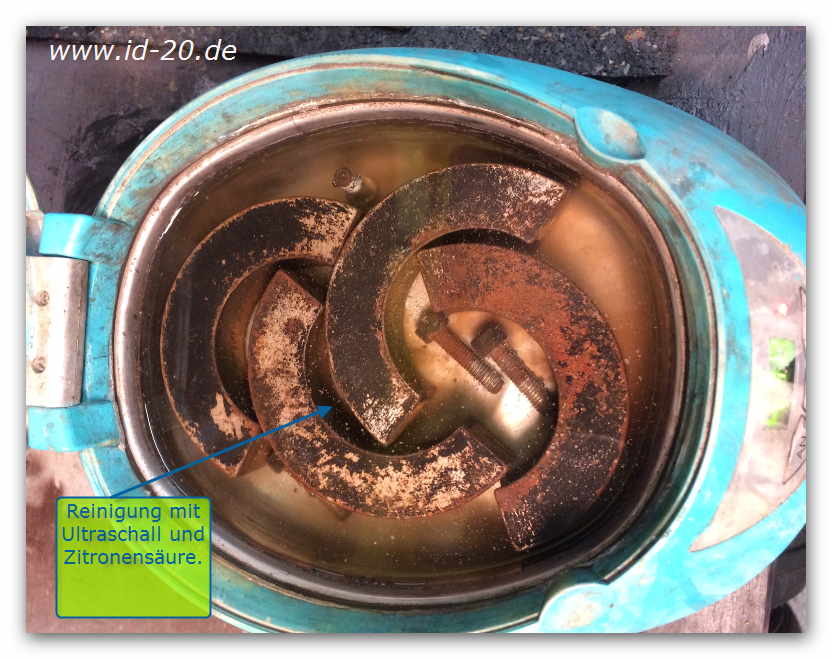

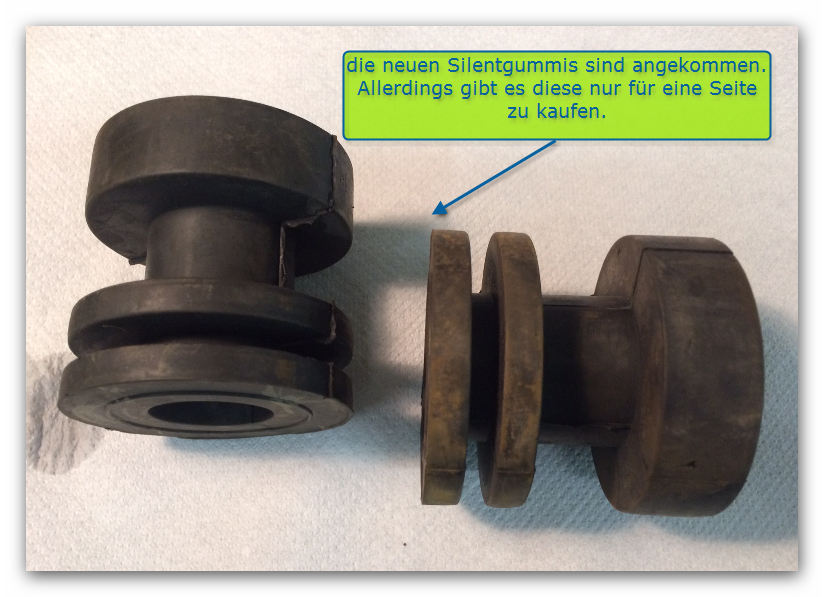

antriebswelle-rechtssnap_2016-11-05_17h18m04s_004 antriebswelle-rechtssnap_2016-11-05_17h19m30s_005 antriebswelle-rechtssnap_2016-11-05_17h20m55s_006 antriebswelle-rechtssnap_2016-11-05_17h22m36s_007

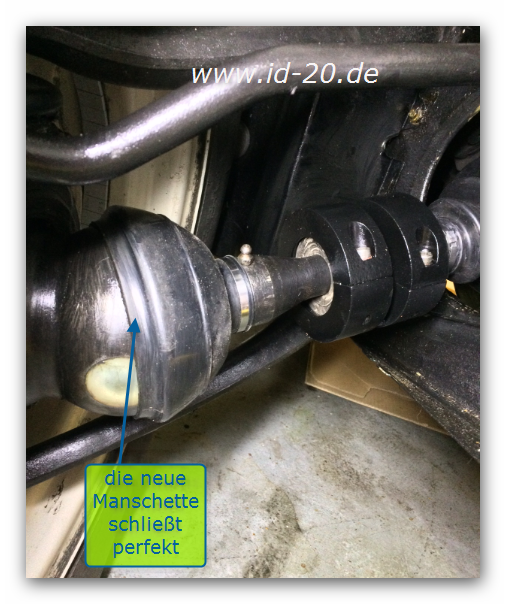

antriebswelle-rechtssnap_2016-11-05_17h23m23s_008
