Haken für Rückhaltewinkel DS 852-123

Arbeiten Juni 2015

Endlich sind weitere Teile aus der Galvanik zurück.

Die Teile die nicht auf ihren Anbau warten, werden so wie die “Haken für Rückhaltewinkel DS 852-123” gleich verbaut.

Den Haken findet man hier als Nr. 11

Haken für Rückhaltewinkel DS 852-123 (FILEminimizer)

Zu finden im Ersatzteilkatalog Baugruppe 6

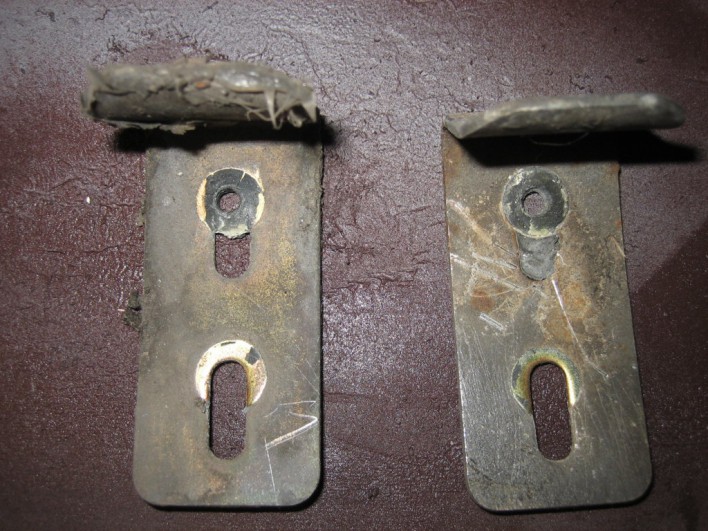

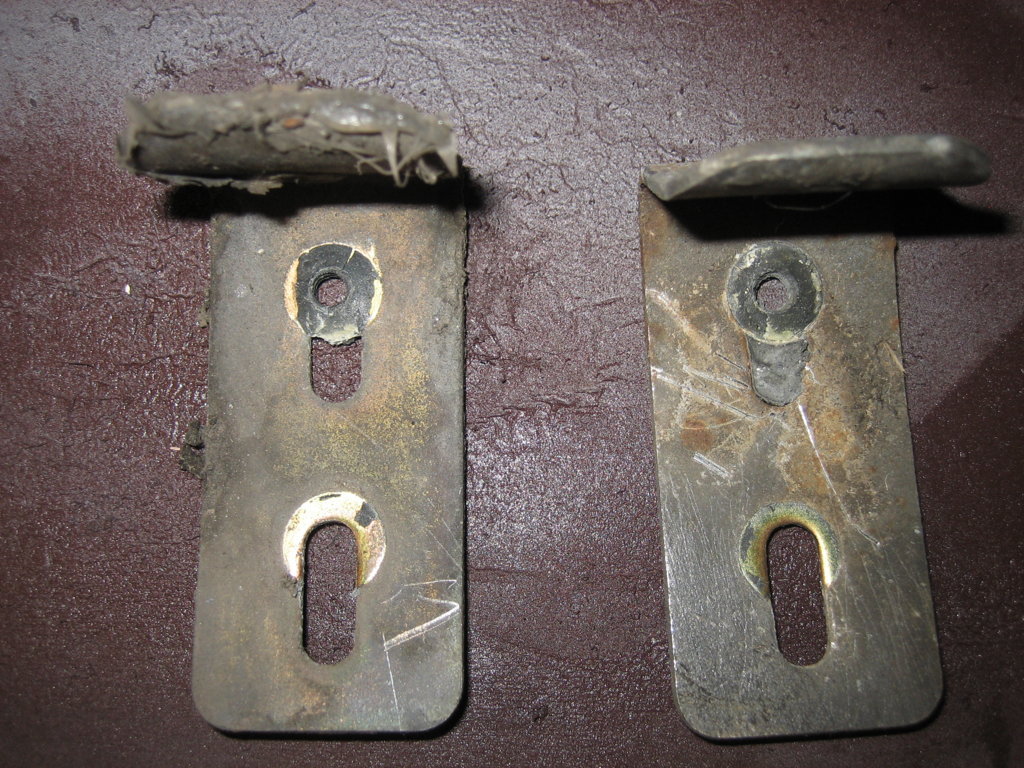

Nach 42 Jahren kann man schon mal alt aussehen. Das alte Scheibengummi muss nicht ganz dicht gewesen sein. Hier hat man wohl ordentlich mit Silikon nachgeholfen.

Haken für Rückhaltewinkel DS 852-123 (1)2 (FILEminimizer)

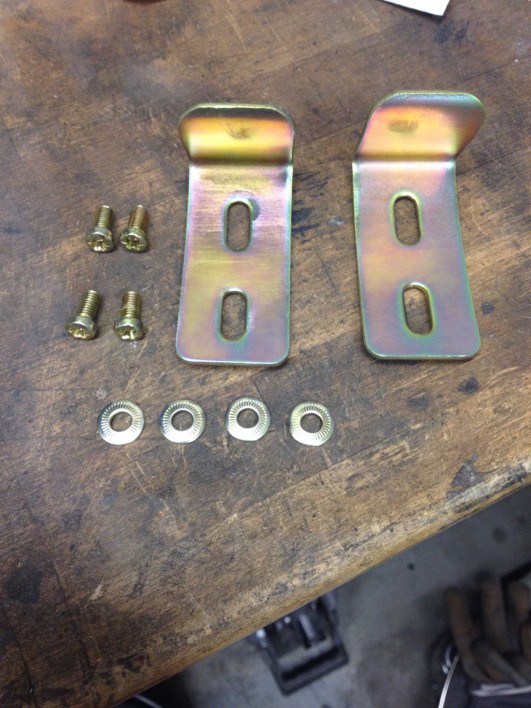

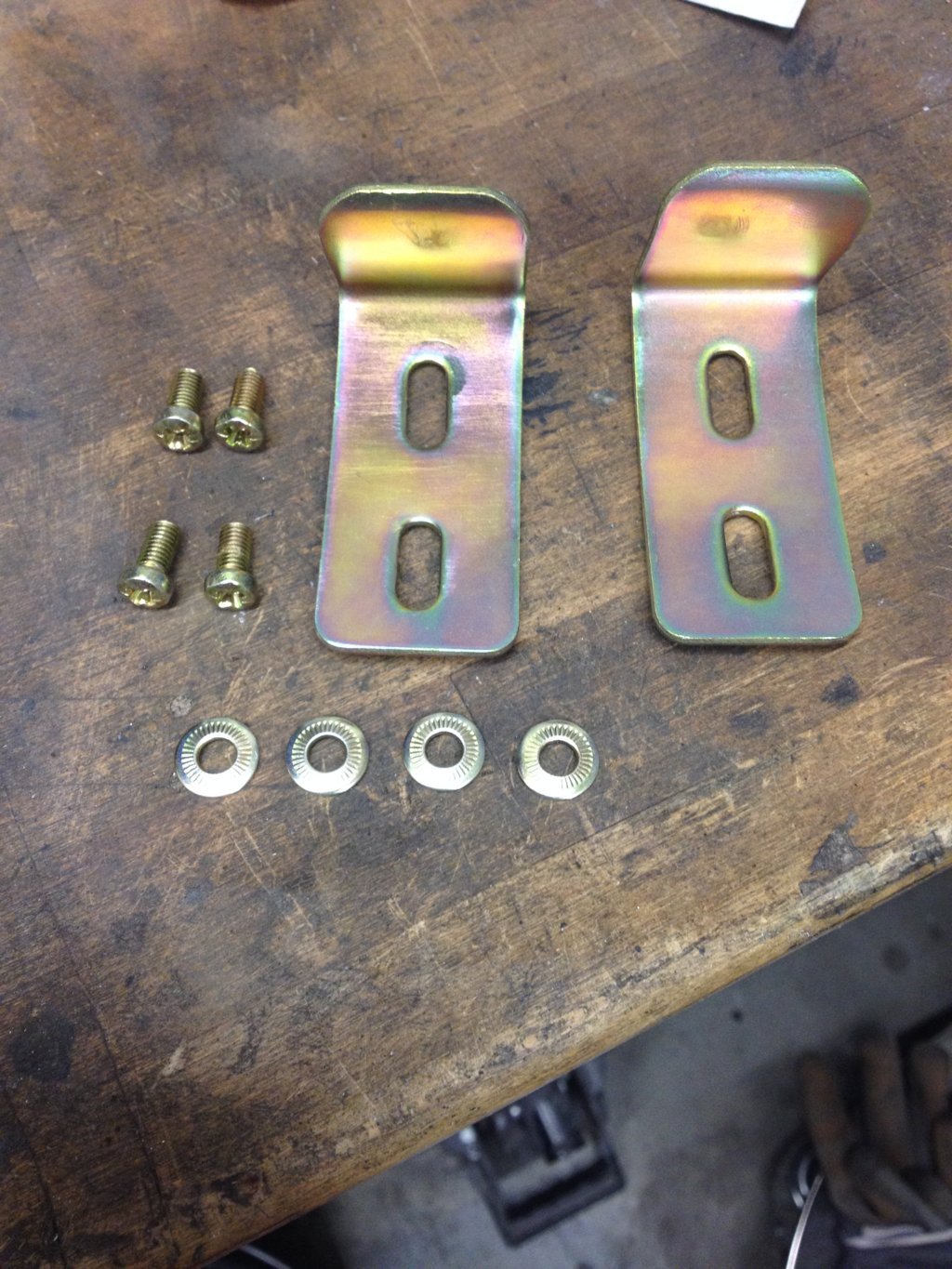

Schön zu sehen, die M5 Schrauben mit Kreuzschlitz.

Haken für Rückhaltewinkel DS 852-123 (2) (FILEminimizer)

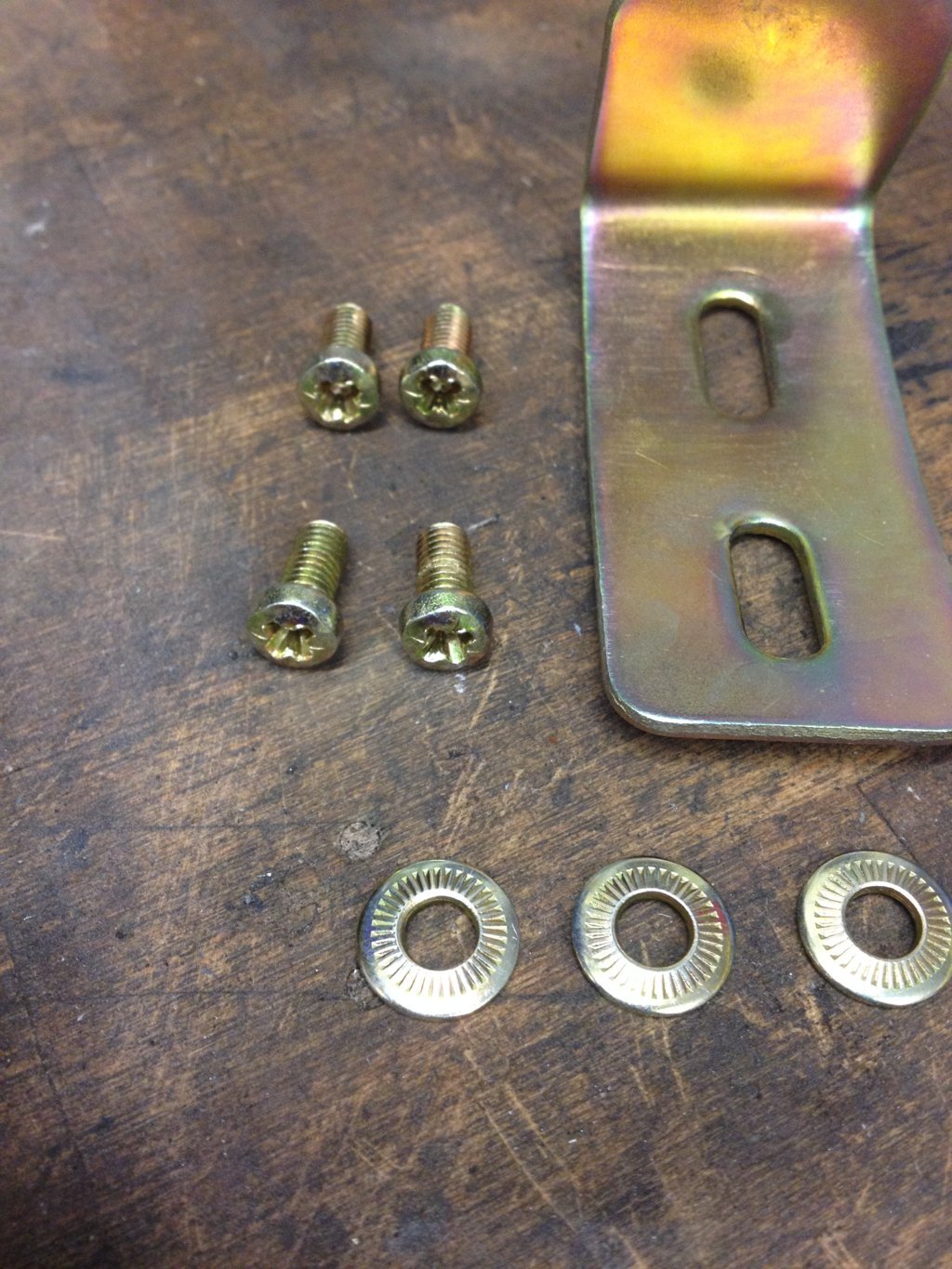

Einfach schön anzusehen…

Haken für Rückhaltewinkel DS 852-123 (3) (FILEminimizer)

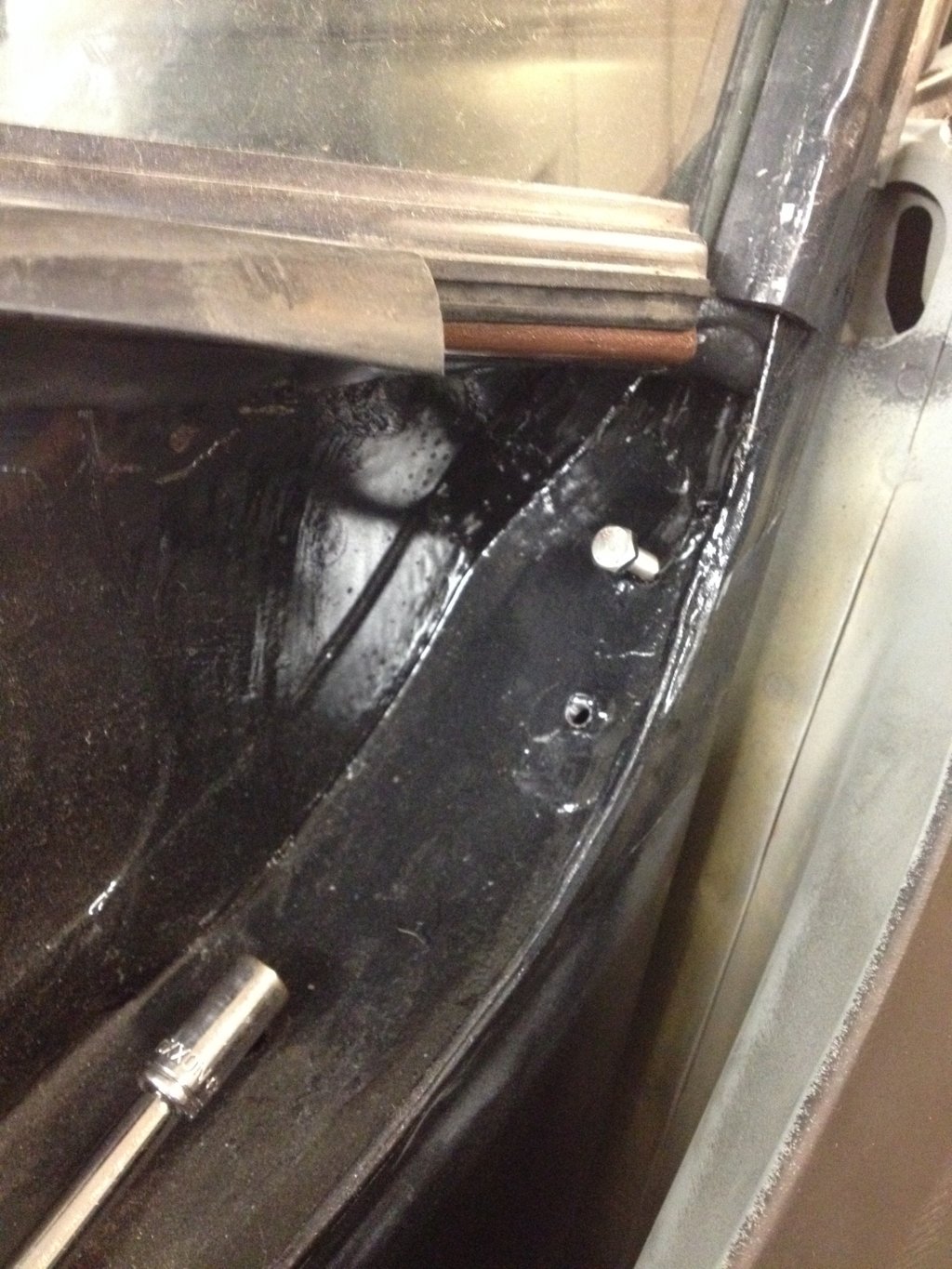

Mit dem Schneideisen ist kein herankommen an das Gewinde. So hilft eine Edelstahlschraube um das Gewinde zu säubern. Mit Öl und mehreren Gängen vorwärts und rückwärts wird das Gewinde frei.

Haken für Rückhaltewinkel DS 852-123 (4) (FILEminimizer)

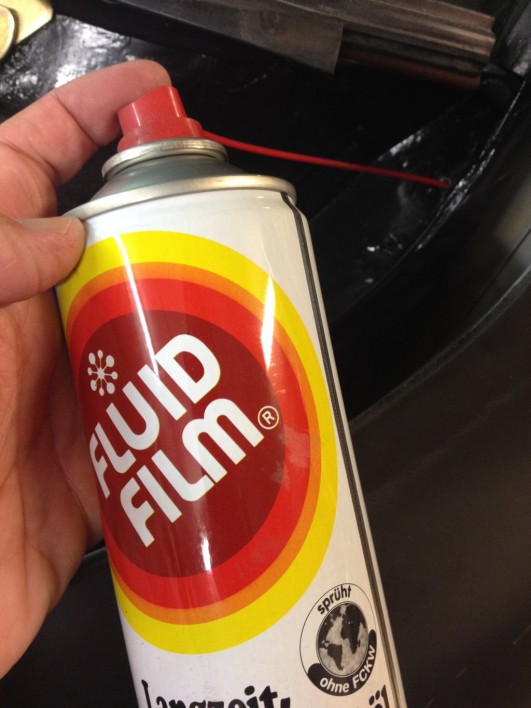

Die Hohlräume werden satt mit Fluid Film eingesprüht.

Haken für Rückhaltewinkel DS 852-123 (5) (FILEminimizer)

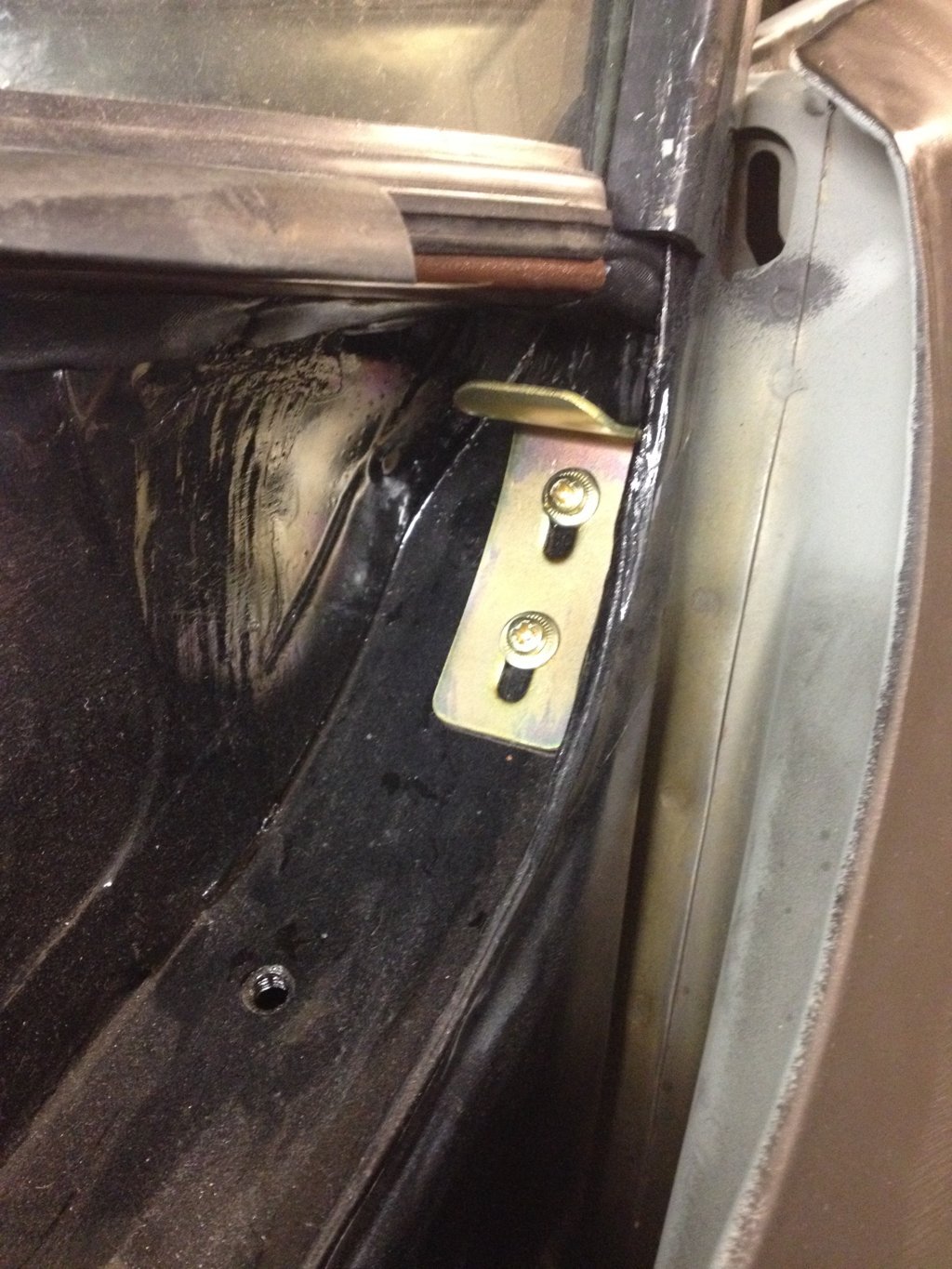

Fertig !

Haken für Rückhaltewinkel DS 852-123 (6) (FILEminimizer)

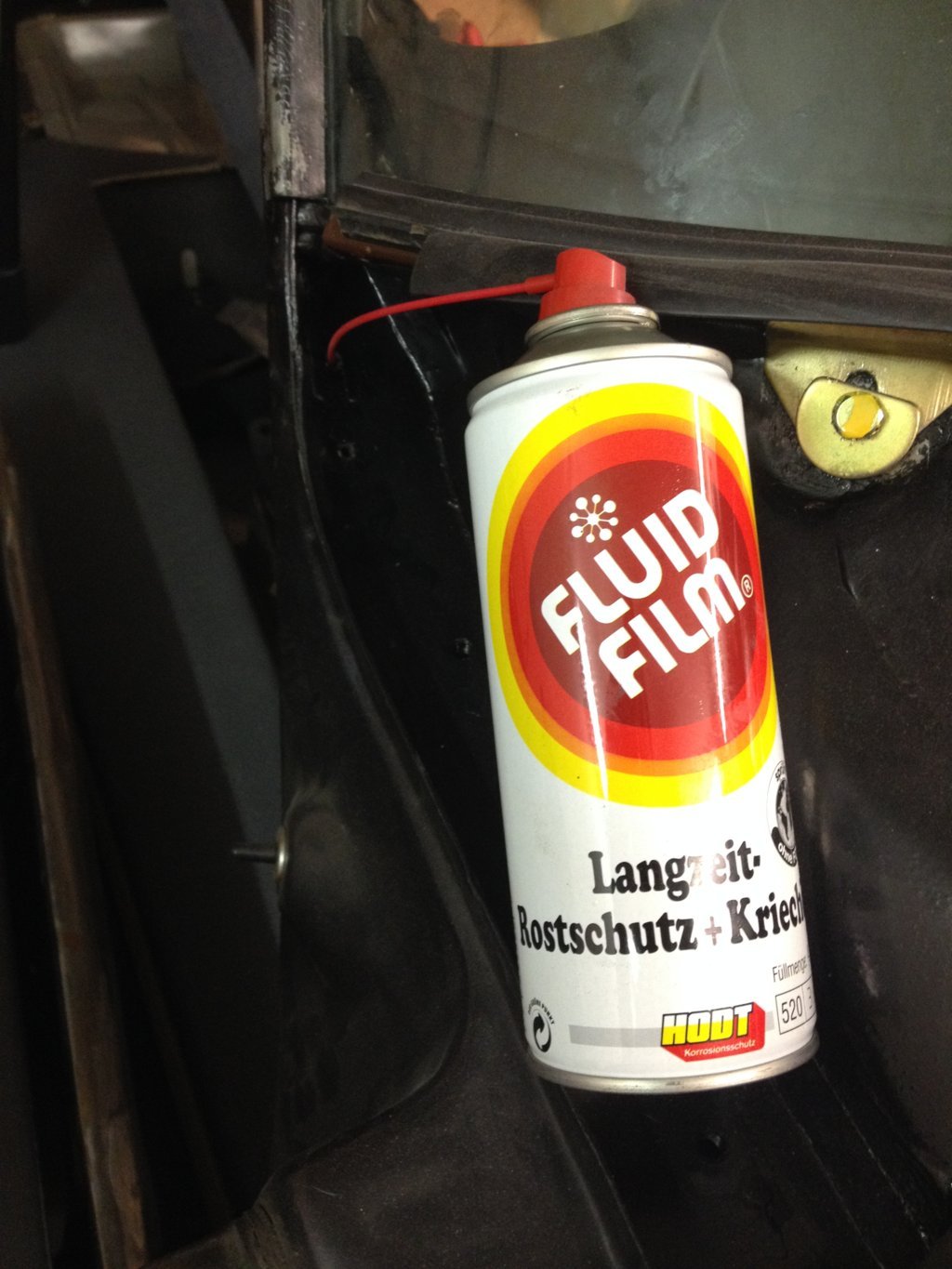

Gleiches Prozedere bei der rechten Seite.

Haken für Rückhaltewinkel DS 852-123 (9) (FILEminimizer)

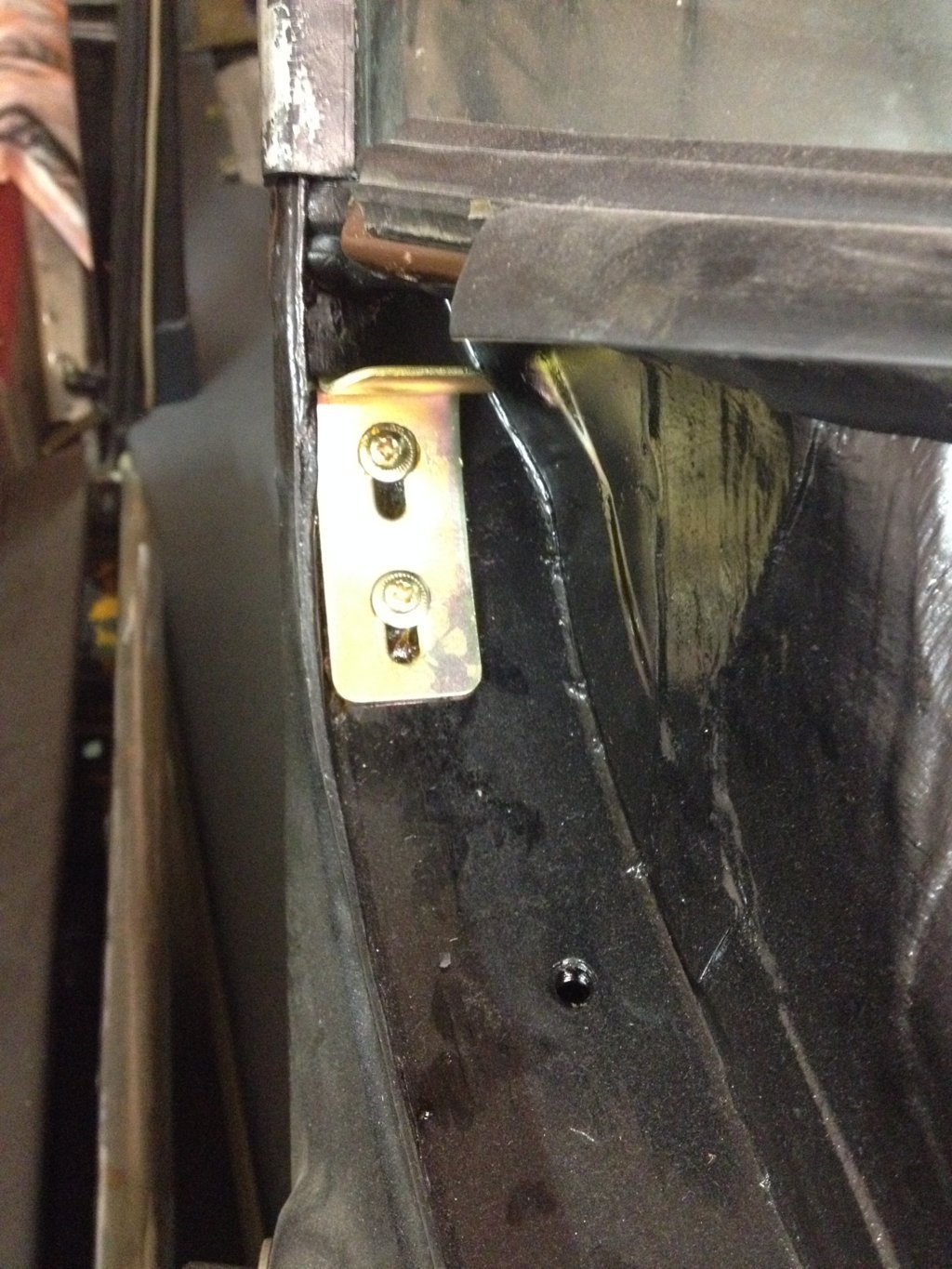

Die M5 Schrauben werden vor dem Einsetzen in Fett eingesetzt und dann verschraubt.

Haken für Rückhaltewinkel DS 852-123 (10) (FILEminimizer)

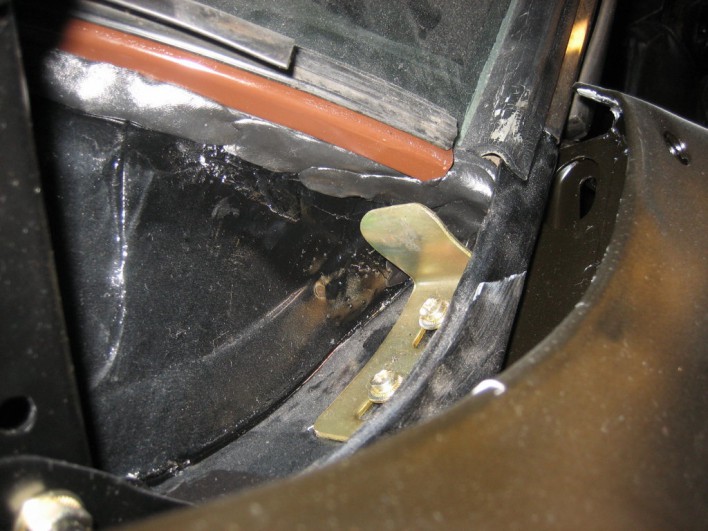

IMG_6662 (FILEminimizer)
