Einstellung der Karosserieteile

Einstellung der Motorhaube, der vorderen und hinteren Kotflügel, der vorderen und hinteren Türen

WHB 800-02

Hier trügt das WHB !

Es ließt sich wie ein Märchen, und dann kommt der böse Wolf!

Diese Aufgabe hätte ich nicht alleine lösen können.

Nach der 3 Runde haben wir es endgültig geschafft.

1 Runde:

Motorhaube 2 Stunden a 2 Personen

vordere linke Tür 1 Stunde

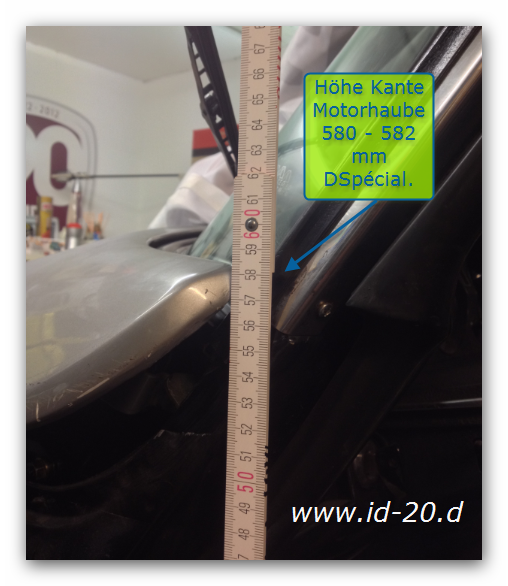

Karosserie einstellen Snap_2016.01.24_19h54m47s_031

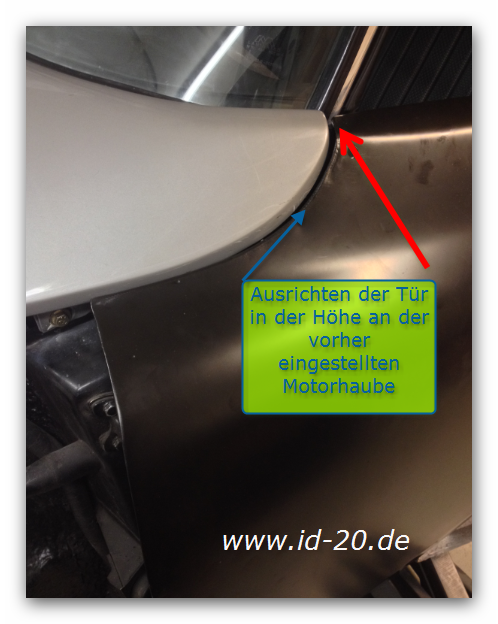

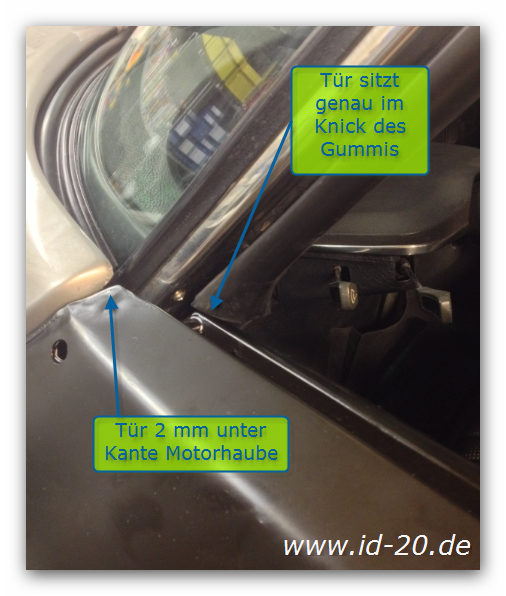

Wenn die Motorhaube ausgerichtet ist, folgt die vordere Tür, die ich an der Haube und den Gummidichtungen ausrichte.

Karosserie einstellen Snap_2016.01.24_22h07m09s_032

Karosserie einstellen Snap_2016.01.24_19h46m47s_028

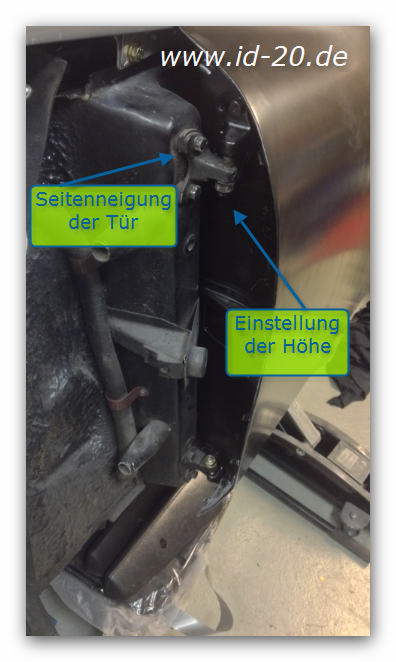

Die Türhalterungen können horizontal als auch vertikal verschoben werden.

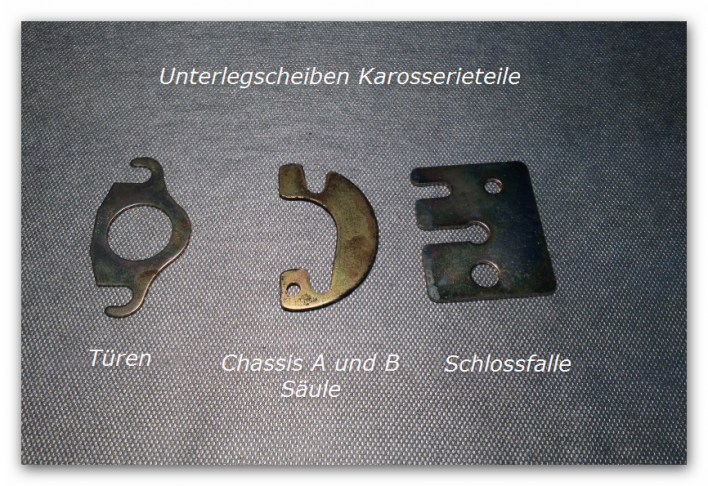

Unterlegscheiben Karosserieteile Snap_2016.02.15_22h33m46s_081

Karosserie einstellen Snap_2016.01.24_19h50m33s_029 Karosserie einstellen Snap_2016.01.24_19h53m06s_030

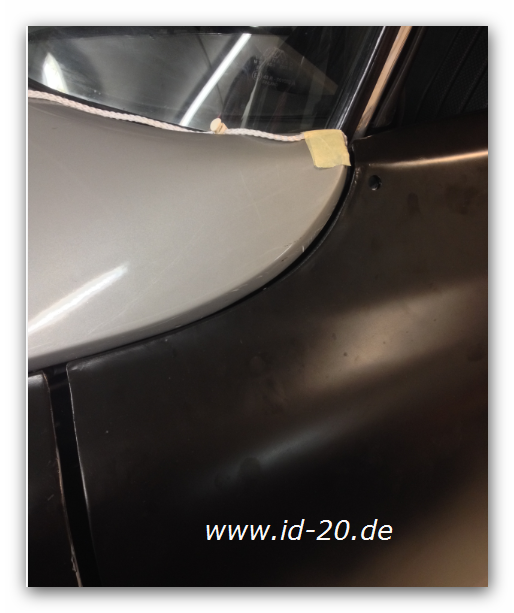

Karosserie Einstellarbeiten Snap_2016.01.27_20h17m55s_041 Karosserie EinstellarbeitenSnap_2016.01.27_20h18m49s_042 Karosserie EinstellarbeitenSnap_2016.01.27_20h19m28s_043 Karosserie EinstellarbeitenSnap_2016.01.27_20h20m04s_044

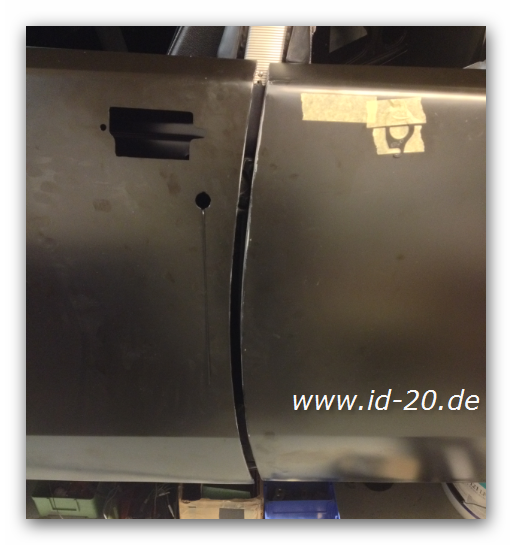

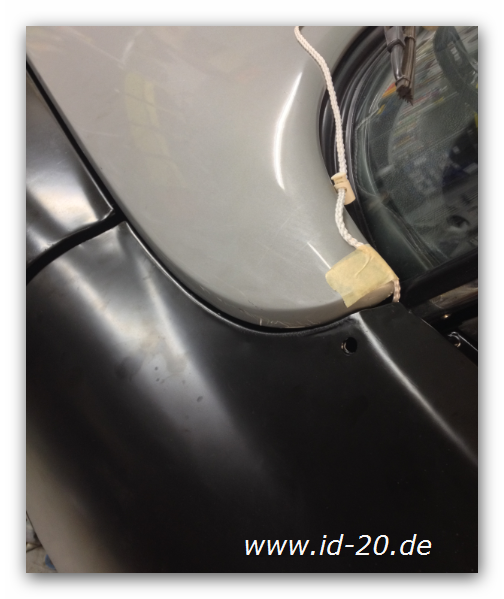

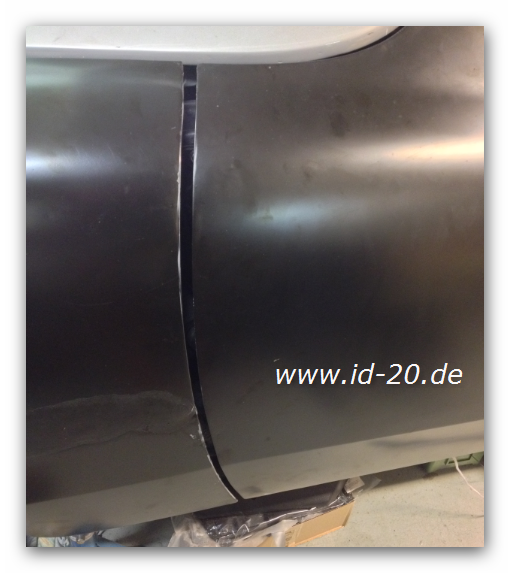

Der Abstand der Bauteile passt nicht zueinander…

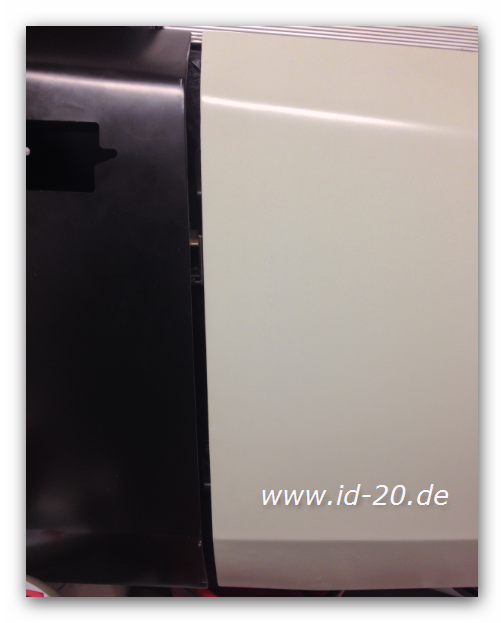

Karosserie EinstellarbeitenSnap_2016.01.27_20h20m34s_045 Karosserie EinstellarbeitenSnap_2016.01.27_20h21m27s_047 Karosserie EinstellarbeitenSnap_2016.01.27_20h22m04s_048

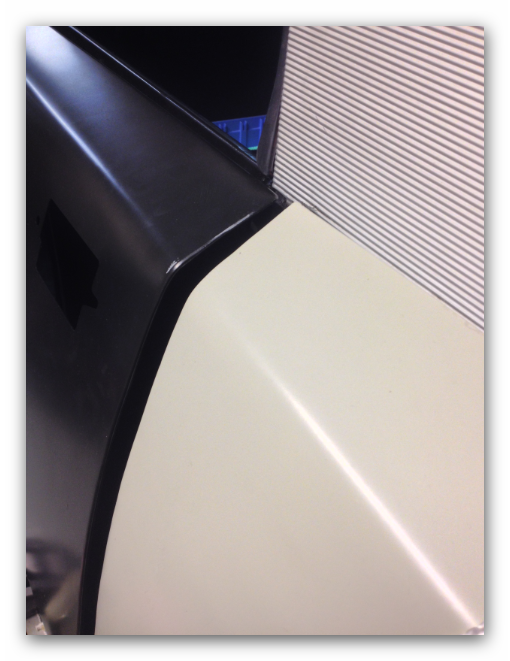

linksSnap_2016.01.27_20h16m38s_037

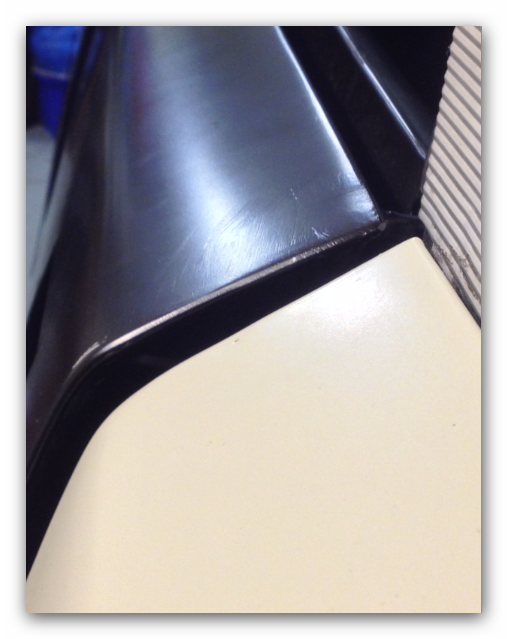

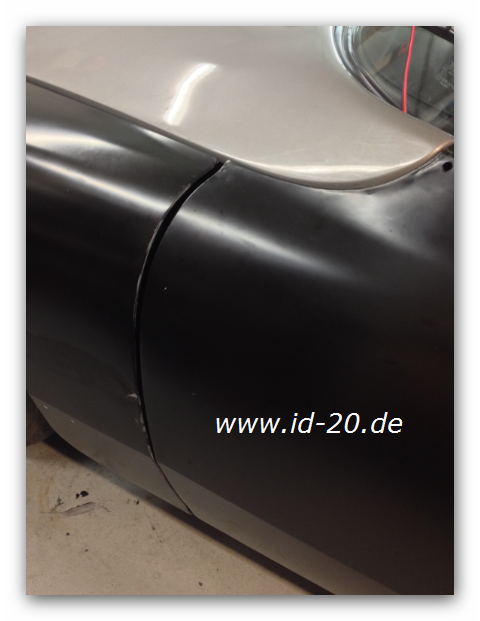

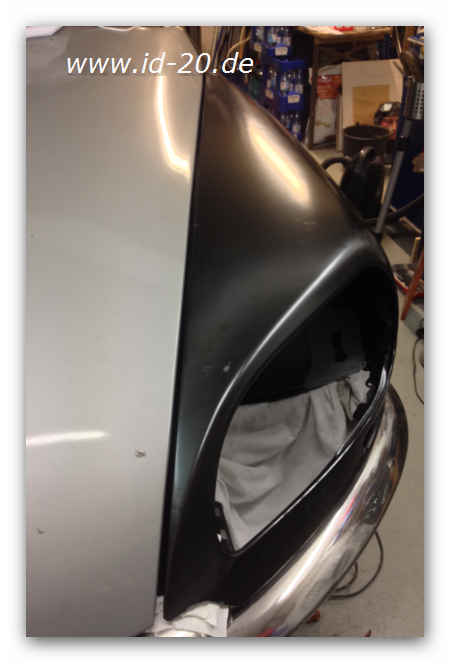

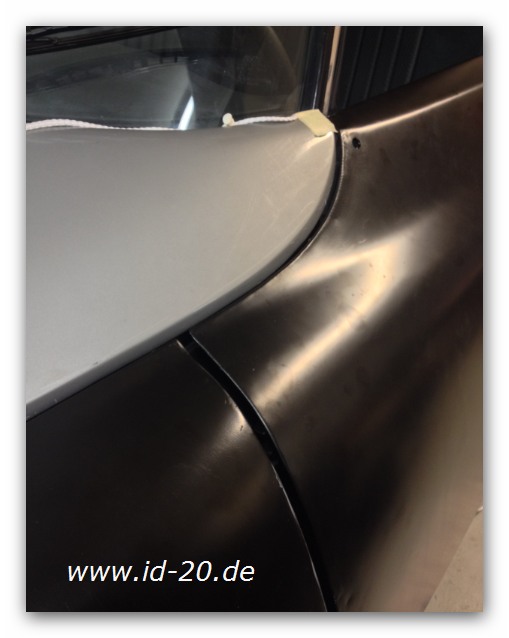

der hintere Kotflügel passt nicht an der oberen Kante….

linksSnap_2016.01.27_20h16m58s_038

So komme ich nicht richtig weiter 🙁

2 Runde!

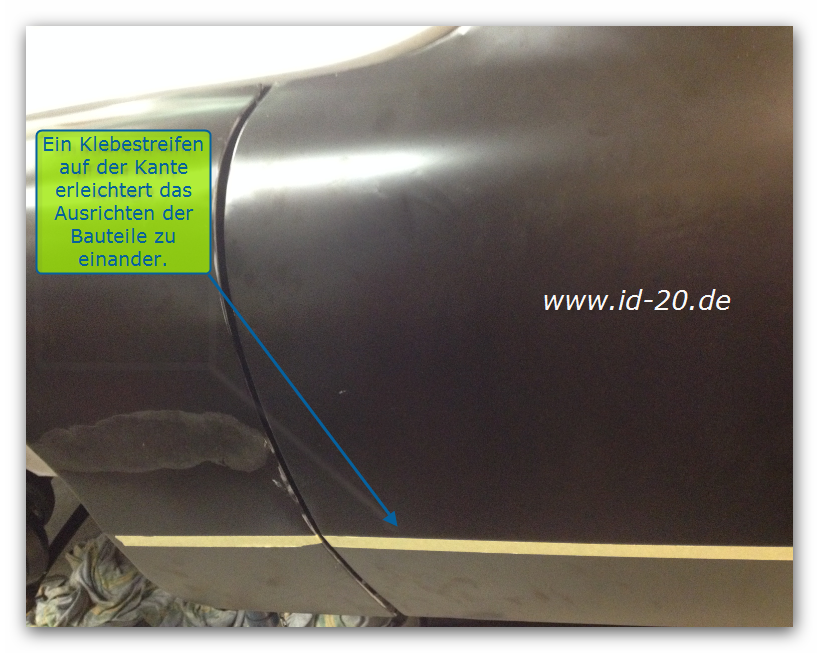

Die Kante  wird mit Klebestreifen abgeklebt.

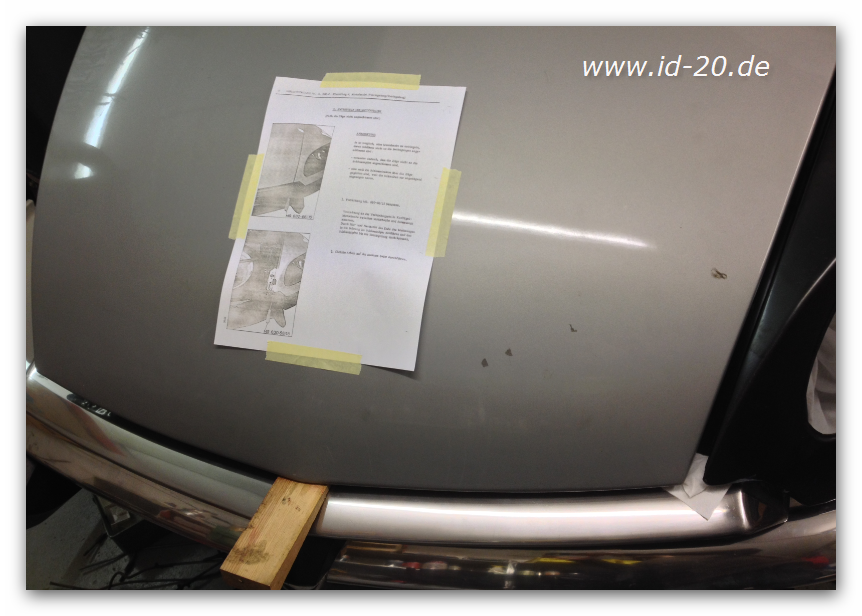

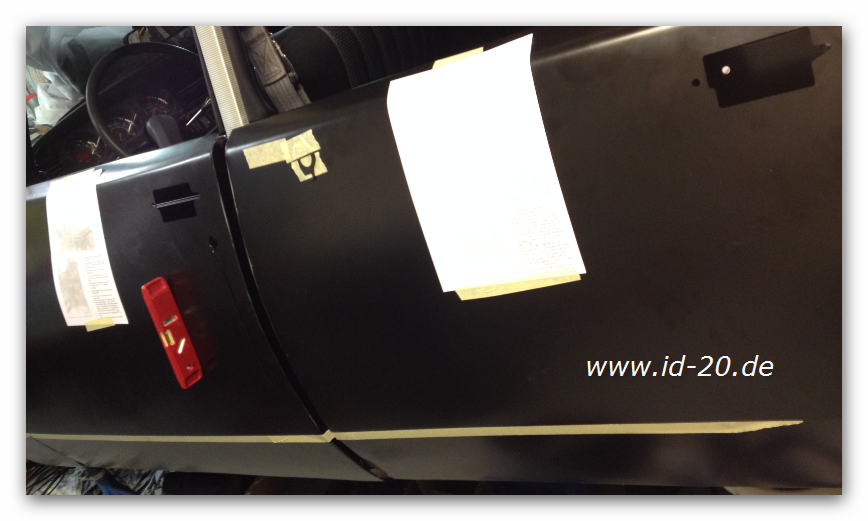

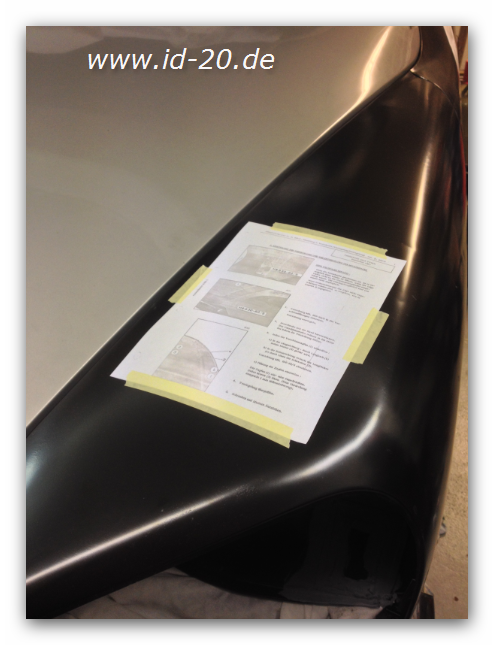

Auf die Bauteile klebe ich die jeweilen Arbeitsblätter. So sind die Einstellwerte und Arbeitsschritte schnell zu finden.

Zeitachse 2 Runde:

3 Stunden

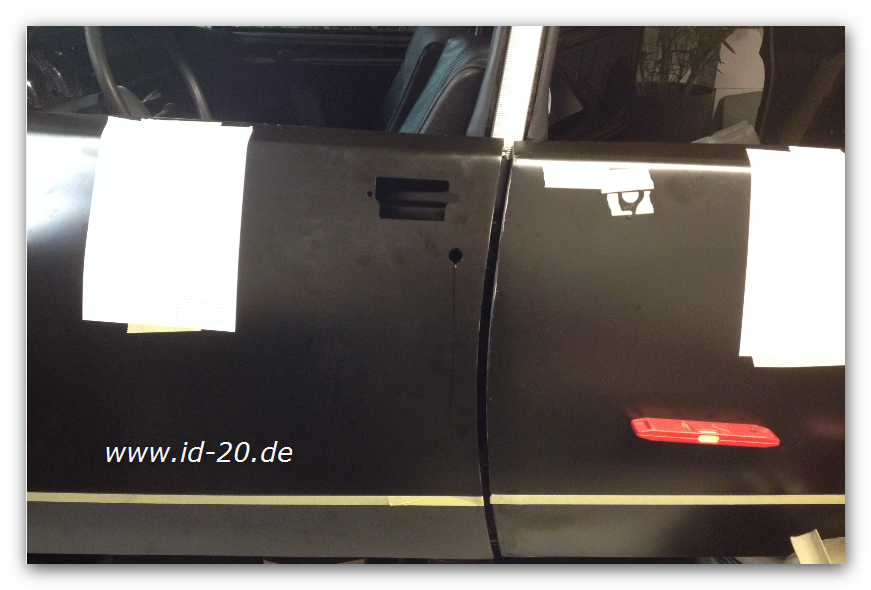

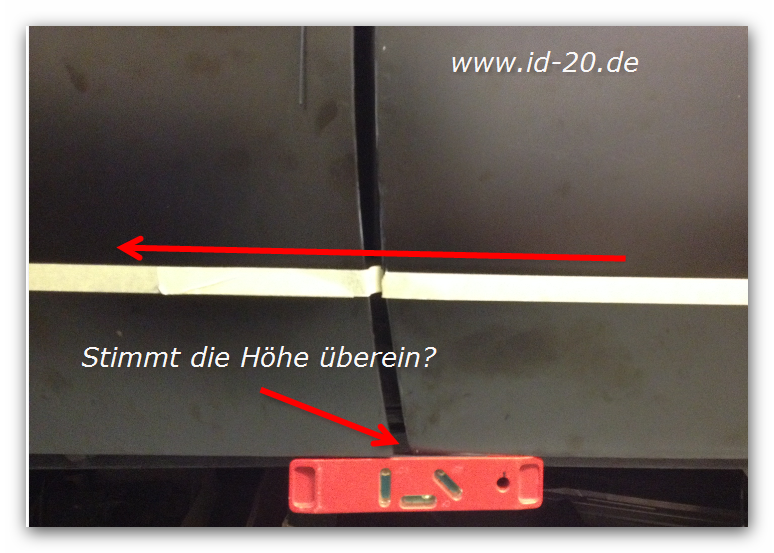

Karosserie einstellen Snap_2016.01.28_18h40m21s_051 Karosserie einstellen Snap_2016.01.28_18h41m19s_052 Karosserie einstellen Snap_2016.01.28_18h43m10s_053

… dann passen die Spaltmaße nicht mehr…

Karosserie einstellen Snap_2016.01.28_18h46m50s_054 Karosserie einstellen Snap_2016.01.28_18h49m02s_055 Karosserie einstellen Snap_2016.01.28_18h49m49s_056

Karosserie einstellen Snap_2016.01.28_18h50m43s_057

Alles Murks!!!! So geht es nicht weiter…

Mittlerweile ist Zeit ohne Ende verstrichen…

3. Runde

Georg kommt zu Hilfe.

Zu zweit wird es deutlich einfacher. Der Meister sagt an, ich reiche alles an.

So haben wir es jetzt geschafft!

Zeitachse 9 Stunden

Ablauf:

  1. Auto auf Räder abstellen! Mein erster Fehler war der Versuch dies bei aufgebockten Fahrzeug zu versuchen. Die Spaltmaße hätten sich wiederum beim Abstellen auf die Reifen verändert.

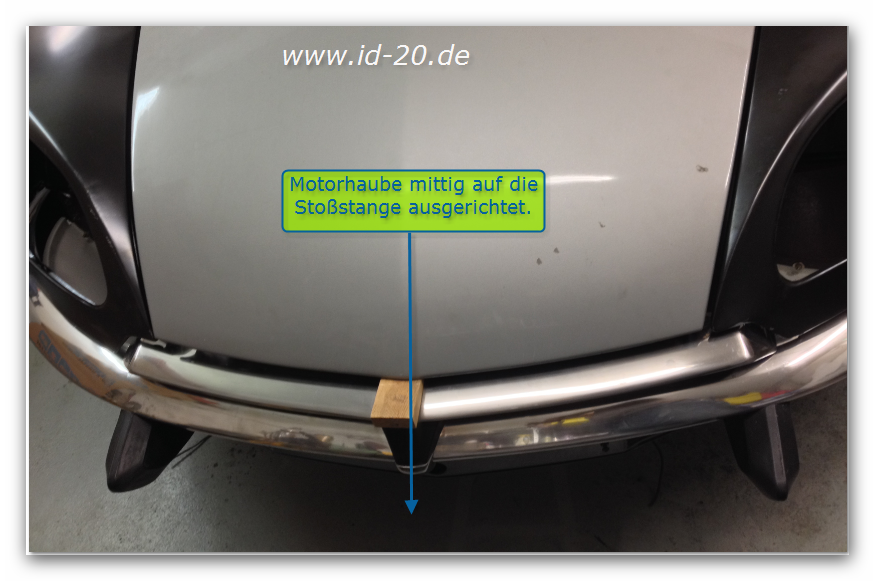

  2. Motorhaube in der Höhe einstellen und mittig auf die Stoßstange ausrichten
  3. Motorhaube am Windschutzscheibengummi ausrichten

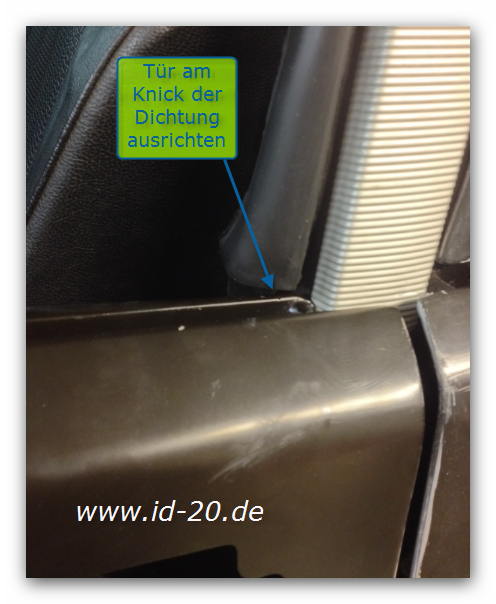

  4. vordere linke Tür am Knick der Türgummis grob ausrichten, dabei die Türhalterungen der A-Säule lösen! Die Stärke der Einstellscheiben an der Karosserie stimmt durch die neue Türhaut nicht mehr. Diese müssen neu angepasst werden!
  5. Dies trifft ebenso auf die Einstellscheiben an den Türen zu. Diese Entfernen wir erstmal komplett.

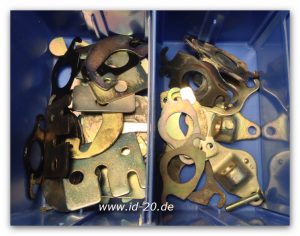

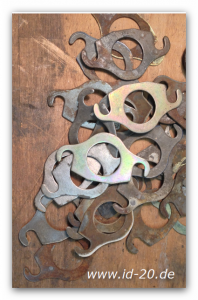

  6. Wir legen uns eine große Anzahl an diversen Unterlegscheiben in verschiedenen Dicken zurecht. Karosserie einstellen Snap_2016.02.01_22h26m29s_068

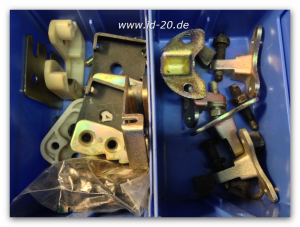

  7. Montage der Türschlösser Karosserie einstellen Snap_2016.02.01_22h28m22s_070Karosserie einstellen Snap_2016.02.01_22h27m29s_069
  8. Montage der Kotflügelhalterungen vorne und hinten
  9. Nachdem die vordere Tür ungefähr sitzt wird die Schlossfalle angepasst. Die Tür schließt satt!
  10. Ausrichten der hinteren Tür. Hier beginnt jetzt eines unserer Probleme. Stimmt die hintere Tür in der Höhe zur vorderen Tür und dem Knick in der Türdichtung, lässt sich die Tür nicht mehr im Schloss schließen, bzw. und stösst an die C-Säule an. Die hintere Tür sitzt zu hoch und zu weit hinten.
  11. Also vordere Tür runter, hintere Tür wiederum anpassen. Die hintere Tür schließt. Allerdings stimmt der Spaltmaß zur vorderen Tür nicht mehr 🙁
  12. An der A- und B-Säule befindlichen Türhalterungen lösen und Türen nach vorne drücken.
  13. Die Türhalterungen haben Spiel!

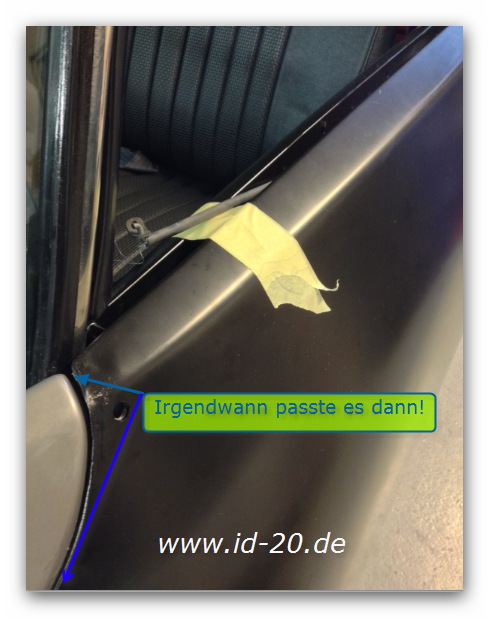

  14. Sitzen die Türen gut zueinander, kontrollieren ob diese am Längsträger anliegen! Kann mann zwischen Tür und Längsträger durchschauen, müssen die oder eine Einstellscheibe entfernt, gegebenenfalls durch eine dünnere Scheibe ersetzt werden. Bei uns war es nicht möglich, die vordere und hintere Türe gleichfalls im Knick des Gummis auszurichten! Wichtig war die Ausrichtung an der Motorhaube, dann zur hinteren Tür.
  15. Jetzt folgen die vorderen Kotflügel. Eine Sache von ein paar Minuten.

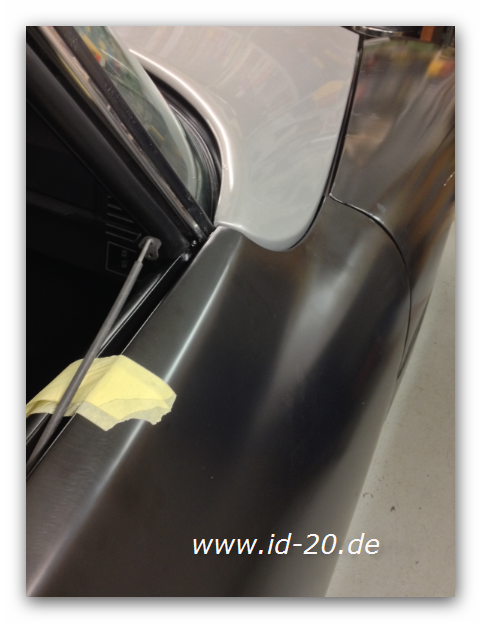

  16. Die hinteren Kotflügel folgen danach.
  17. Grob gerechnet ist für das Einstellen der Karosserieteile zu zweit eine gute Woche  vergangen. Wie haben die das bloß damals im Werk  gelöst ???

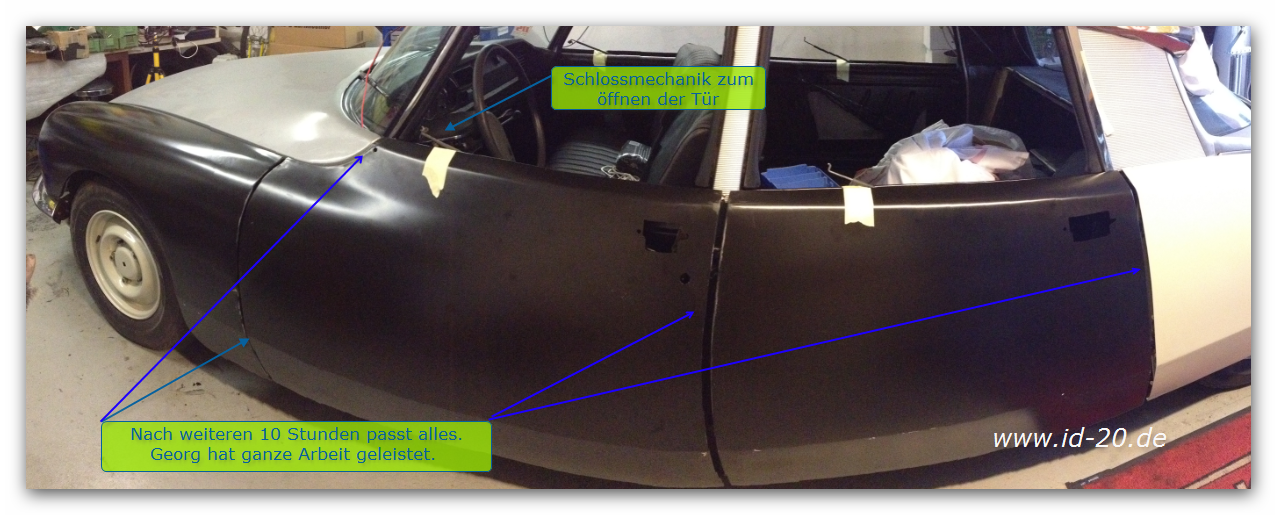

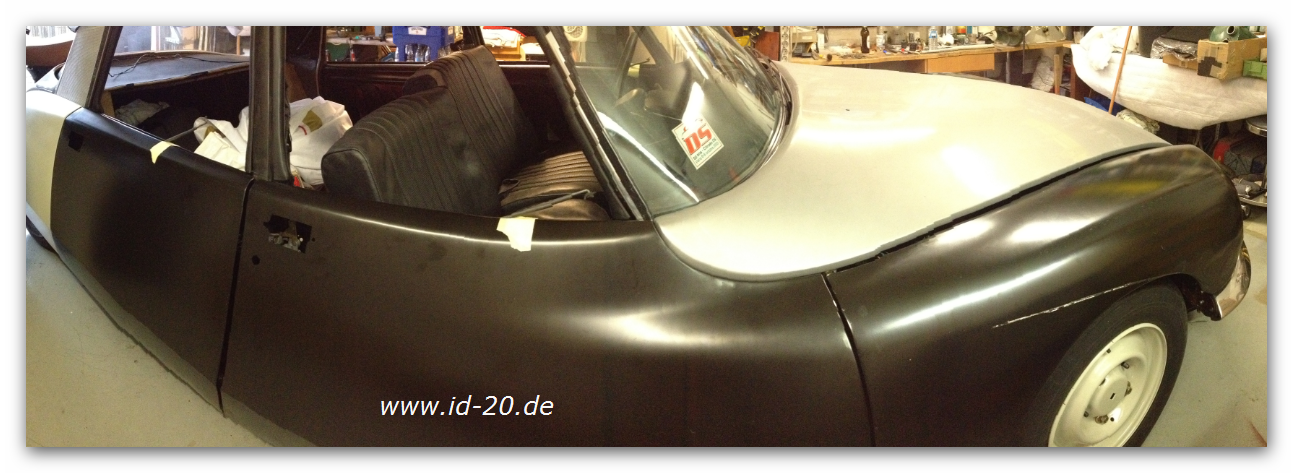

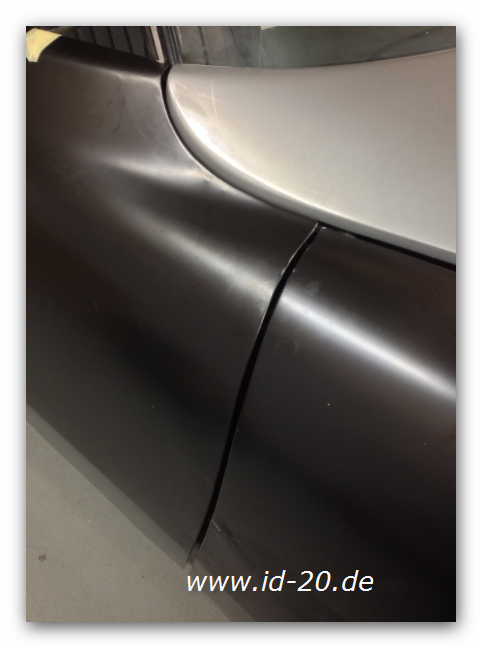

Karosserie einstellen Snap_2016.02.01_11h15m55s_058 Karosserie einstellen Snap_2016.02.01_11h23m39s_059 Karosserie einstellen Snap_2016.02.01_11h25m26s_060

Karosserie GeorgSnap_2016.02.16_19h33m58s_082

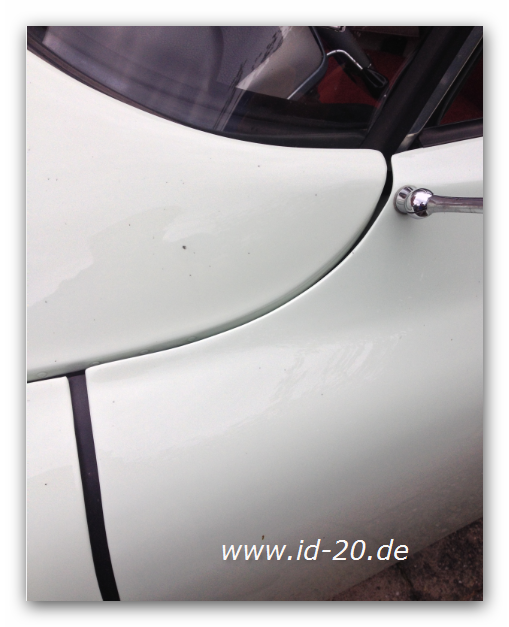

Im Vergleich Georgs Auto!

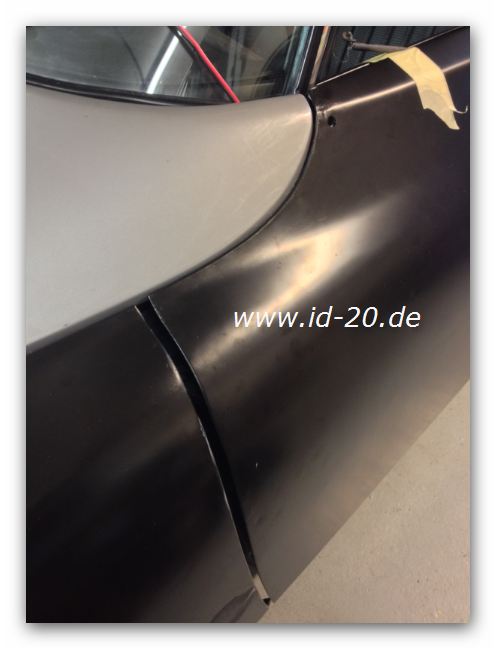

Karosserie einstellen Snap_2016.02.01_11h26m05s_061 Karosserie einstellen Snap_2016.02.01_11h27m37s_062 Karosserie einstellen Snap_2016.02.01_11h28m29s_063

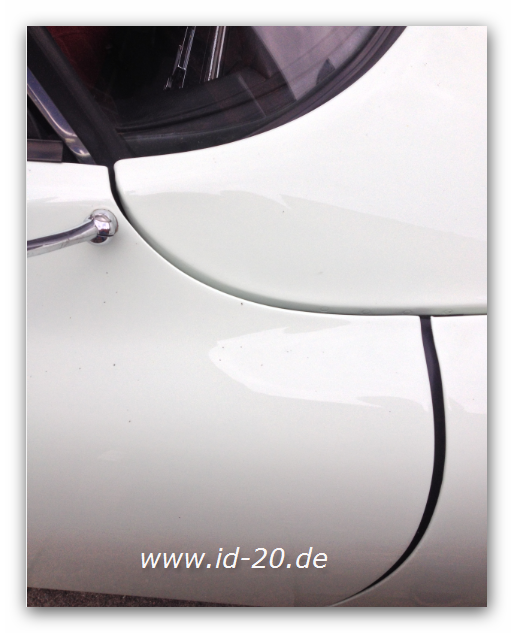

Karosserie GeorgSnap_2016.02.16_19h34m43s_083

Im Vergleich dazu Georgs Auto!

Karosserie einstellen Snap_2016.02.01_11h29m10s_064

Karosserie einstellen Snap_2016.02.01_11h31m50s_066 Karosserie einstellen Snap_2016.02.01_11h32m46s_067
